폼탱크 노후설비 진단
폼탱크 노후설비 진단은 외관·연결부·내부 부품·약제 상태·작동 성능을 나누어 점검하고, 항목별 상태를 등급으로 정리해 보수할지 교체할지를 판단하는 작업입니다. 2026년 기준으로 설치 후 몇 년이 지나면 교체해야 한다는 일률적 기준은 없으며, 설치 환경과 점검 이력에 따른 실제 상태 평가가 판단의 근거가 됩니다.
노후설비 진단 상담 신청
SECTION 1노후화 징후는 어디에서 나타나나요
폼탱크는 평소에 가동하지 않는 대기 설비여서 노후화가 겉으로 드러나기까지 시간이 걸립니다. 하지만 설치 환경(옥외, 해안, 습기가 많은 기계실 등)에 따라 외관과 연결부, 내부 부품에서 서서히 변화가 쌓입니다. 노후화 징후는 대체로 다음 다섯 영역에서 확인합니다.
외관과 구조
- 도장 박리, 들뜸, 녹 자국
- 지지대와 앵커 주변의 변형·부식
- 보온재나 외피의 파손, 이음부 벌어짐
연결부와 배관
- 플랜지, 밸브 패킹, 나사 연결부의 누설 흔적
- 볼트 풀림과 가스켓 상태
- 배관 지지와 진동 흔적
계측과 밸브
- 압력계 지시 불안정, 파손, 눈금 흐림
- 밸브 조작 시 뻑뻑함이나 개폐 불량
- 체크밸브 역류 의심 증상
내부 부품과 약제
- 블래더(고무 격막)의 경화, 균열, 이물 유입
- 약제의 변색, 침전, 농도 이상
- 내부 도장 상태와 부식 생성물
어느 징후든 하나만으로는 교체 사유가 되지 않습니다. 외관의 녹은 도장 보수로 해결될 수 있고, 반대로 외관은 깨끗해도 내부 블래더가 경화되어 있을 수 있습니다. 그래서 진단 보고서는 영역별로 상태를 기록하고, 이전 점검 기록과 비교해 변화 속도를 보는 방식으로 작성합니다.
SECTION 2상태평가와 위험도는 어떻게 정리하나요
상태평가는 점검 항목마다 상태를 같은 척도로 기록해 비교하기 위한 것입니다. 아래 도식은 진단 보고서에서 흔히 쓰는 4단계 구분을 개념적으로 나타낸 것이며, 실제 등급의 정의와 점수 기준은 시설 관리 규정과 제조사 자료에 맞춰 정합니다. 이 도식에는 어떤 설비의 측정값도 담겨 있지 않습니다.
- 1단계 양호 이상 징후가 없고 정기 점검만 유지합니다.
- 2단계 주의 경미한 변화가 있어 점검 주기를 줄이고 경과를 기록합니다.
- 3단계 정밀진단 원인 분석과 보수 범위 산정이 필요한 상태입니다.
- 4단계 교체검토 보수로 성능 유지가 어렵다고 판단되어 교체 계획을 세웁니다.
위험도는 이 등급에 "문제가 생겼을 때의 영향"을 곱해 생각합니다. 같은 3단계라도 방호 대상이 인화성 액체 저장시설이라면 약제가 제때 방출되지 않았을 때의 피해가 훨씬 크므로 우선순위를 높게 잡습니다. 반대로 상태는 같더라도 예비 설비가 있거나 다른 방호 수단이 병행된다면 일정 조정이 가능합니다. 이처럼 위험도는 상태 등급(발생 가능성)과 영향의 크기를 함께 보는 값이며, 구체적인 곱셈 기준은 시설별로 정합니다.
진단 항목 평가표(개념 양식)
아래 표는 진단 시 사용하는 평가표의 구성 예시입니다. 평가 칸은 현장에서 기입하며, 가중치와 판정 기준 값은 설비마다 다르므로 비워 둡니다.
| 진단 영역 | 확인 방법 | 양호 | 주의 | 정밀진단 | 교체검토 |
|---|---|---|---|---|---|
| 탱크 외관·도장 | 육안, 사진 비교 | □ | □ | □ | □ |
| 지지대·앵커 | 육안, 타격 확인 | □ | □ | □ | □ |
| 플랜지·연결부 | 누설 흔적, 볼트 상태 | □ | □ | □ | □ |
| 압력계·밸브 | 지시값, 개폐 작동 | □ | □ | □ | □ |
| 블래더·내부 | 맨홀 개방 후 내시 | □ | □ | □ | □ |
| 약제 상태 | 시료 채취, 간이시험 | □ | □ | □ | □ |
| 작동 성능 | 혼합비 시험, 성능 시험 | □ | □ | □ | □ |
SECTION 3보수할지 교체할지 어떻게 판단하나요
보수와 교체의 판단은 "고쳐서 앞으로 얼마나 안정적으로 쓸 수 있는가"에 달려 있습니다. 부품 단위의 문제라면 보수가 합리적이고, 탱크 본체의 구조적 문제라면 교체를 검토하게 됩니다. 판단에는 상태 등급 외에 부품 수급 가능성, 제조사 지원 여부, 설비 규격이 현재 기준과 맞는지, 방호 대상이 바뀌지 않았는지가 함께 고려됩니다.
| 상황 | 일반적 판단 | 검토할 자료 |
|---|---|---|
| 압력계, 가스켓, 볼트 등 소모성 부품 불량 | 부품 교체 중심의 보수 | 부품 규격, 제조사 자료 |
| 도장 박리와 표면 녹 | 도장 보수와 부식 방지 처리 | 부식 범위 사진, 도막 상태 |
| 블래더 경화·손상 | 블래더 교체, 탱크 내부 확인 | 내부 사진, 약제 오염 여부 |
| 탱크 본체 부식 진행 또는 구조 이상 | 정밀 검사 후 교체 검토 | 두께 측정, 압력용기 관련 기준 |
| 부품 단종·방호 대상 변경·설비 용량 부족 | 설계 재검토와 교체 검토 | 설계도서, 소요 약제량 재산정 |
탱크 본체의 두께나 강도 평가는 별도 측정과 관련 기준 검토가 필요합니다. 외관만 보고 보수 가능 여부를 단정하지 않고, 필요한 경우 전문 검사 절차를 거치도록 안내합니다.
점검 이력이 쌓여 있으면 판단이 훨씬 쉬워집니다. 같은 위치의 사진을 매년 비교하면 녹이 번지는 속도, 누설 흔적의 증가 여부를 확인할 수 있고, 이는 곧 "지금 보수하면 몇 년을 더 쓸 수 있는가"에 대한 근거가 됩니다. 이력이 없다면 첫 진단에서 기준 사진과 기록을 만들어 두는 것이 이후 진단의 출발점입니다.
SECTION 4진단은 어떤 순서로 진행되나요
현장 진단은 보통 자료 검토, 외관 확인, 연결부와 계측기 확인, 내부 확인, 약제 확인, 보고서 작성의 순서로 진행합니다. 먼저 설계도서와 이전 점검 기록, 약제 교체 이력을 받아 설비의 기준 상태를 파악합니다. 현장에서는 탱크 외관과 배관, 밸브, 압력계를 확인하고 사진을 남기며, 필요하면 맨홀을 열어 내부를 확인합니다. 내부 확인에는 작업 안전 절차(압력 해제, 약제 배출, 환기)가 따르기 때문에 사전 협의가 필요합니다.
보고서에는 항목별 상태 등급, 근거 사진, 권장 조치와 우선순위, 조치하지 않았을 때 예상되는 문제를 정리합니다. 시설 담당자가 예산을 세울 수 있도록 단기 조치와 중장기 계획을 구분하는 것도 중요합니다. 법정 자체점검(작동점검·종합점검)의 결과와는 별개의 자료이지만, 두 자료를 함께 보면 설비 상태를 더 입체적으로 이해할 수 있습니다.
현장 적용 사진

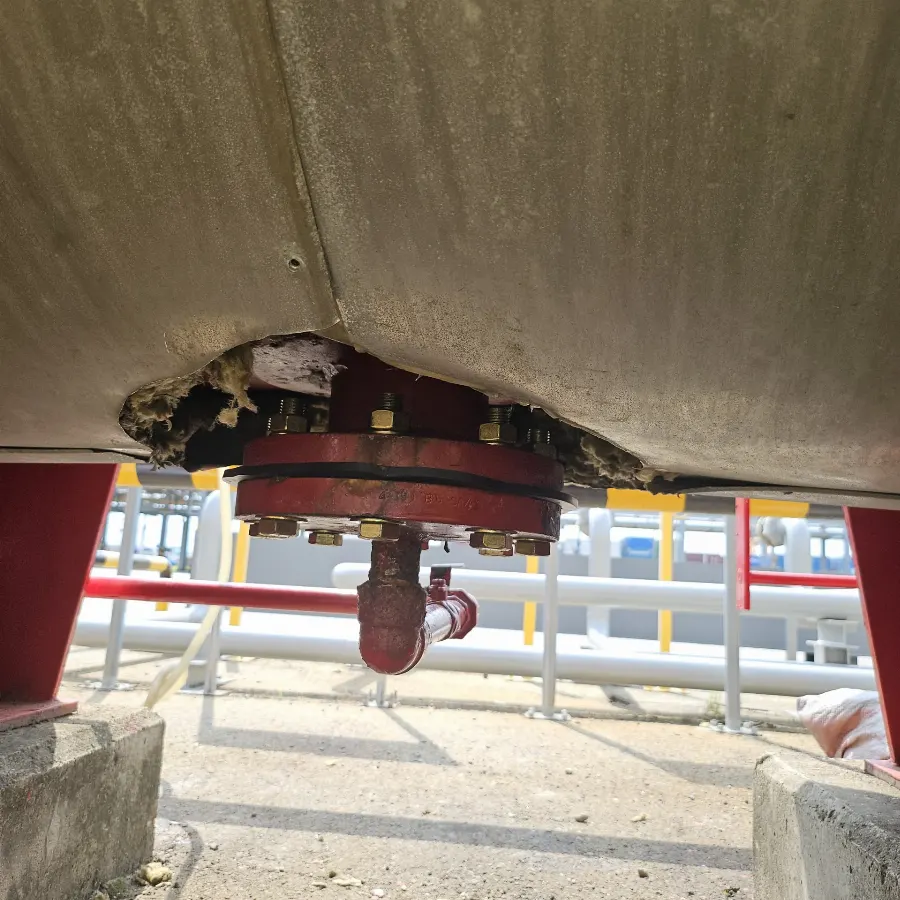

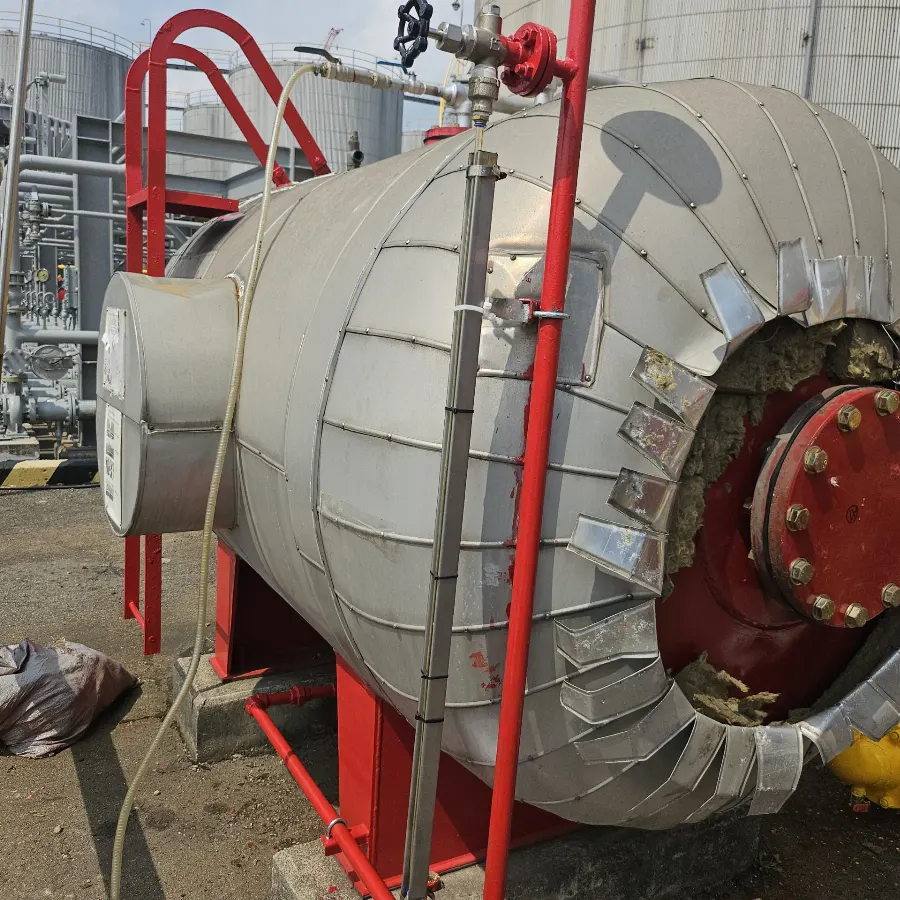

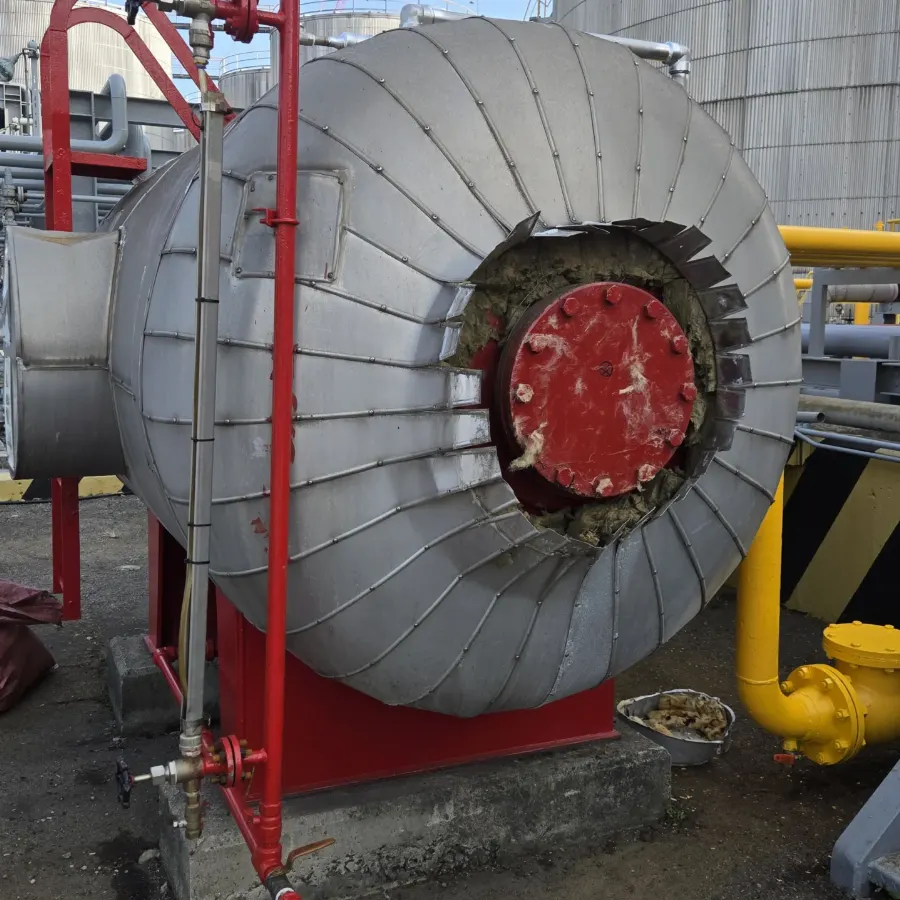

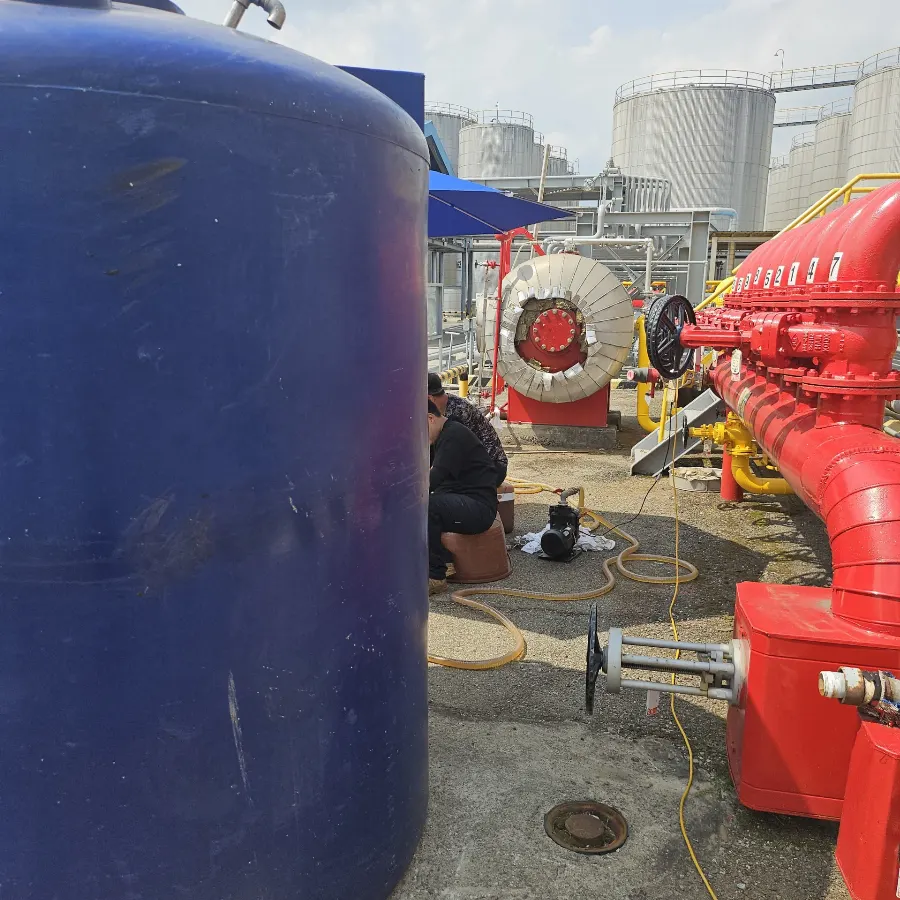

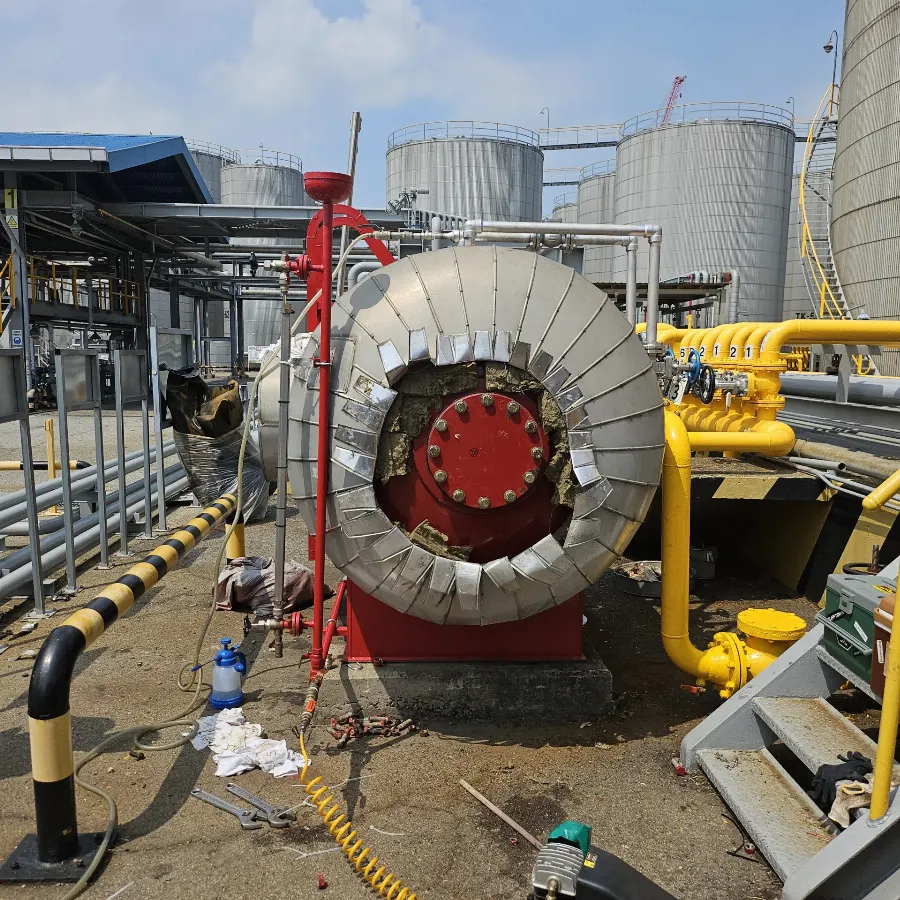

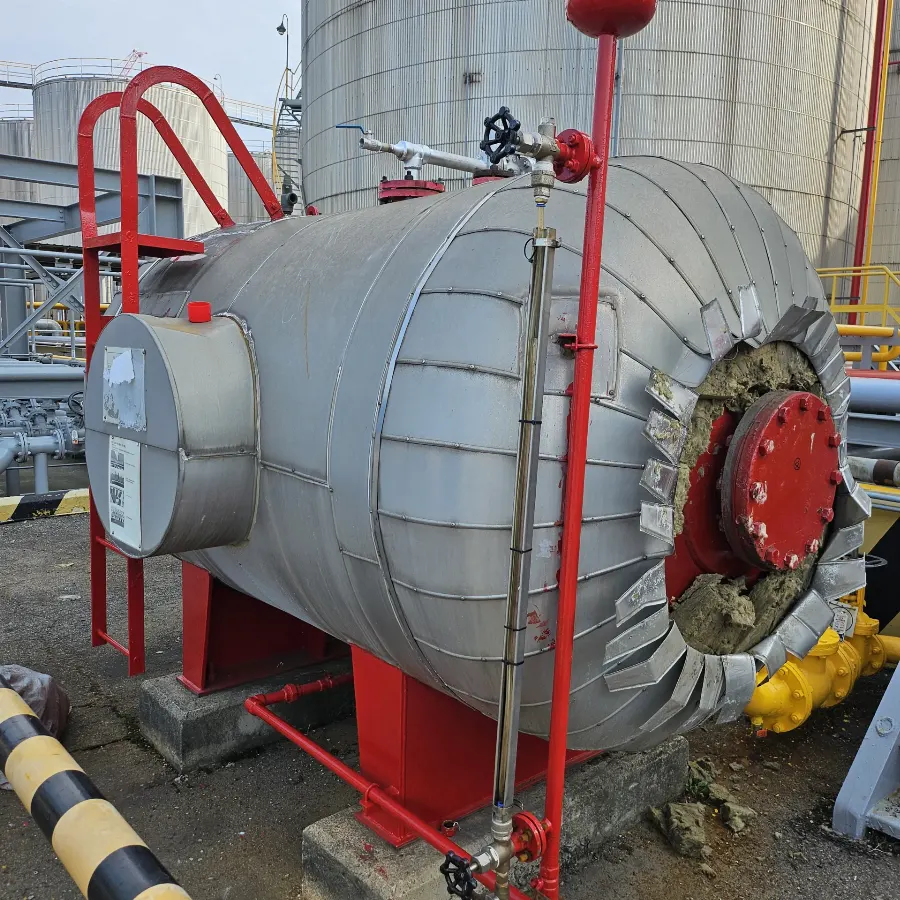

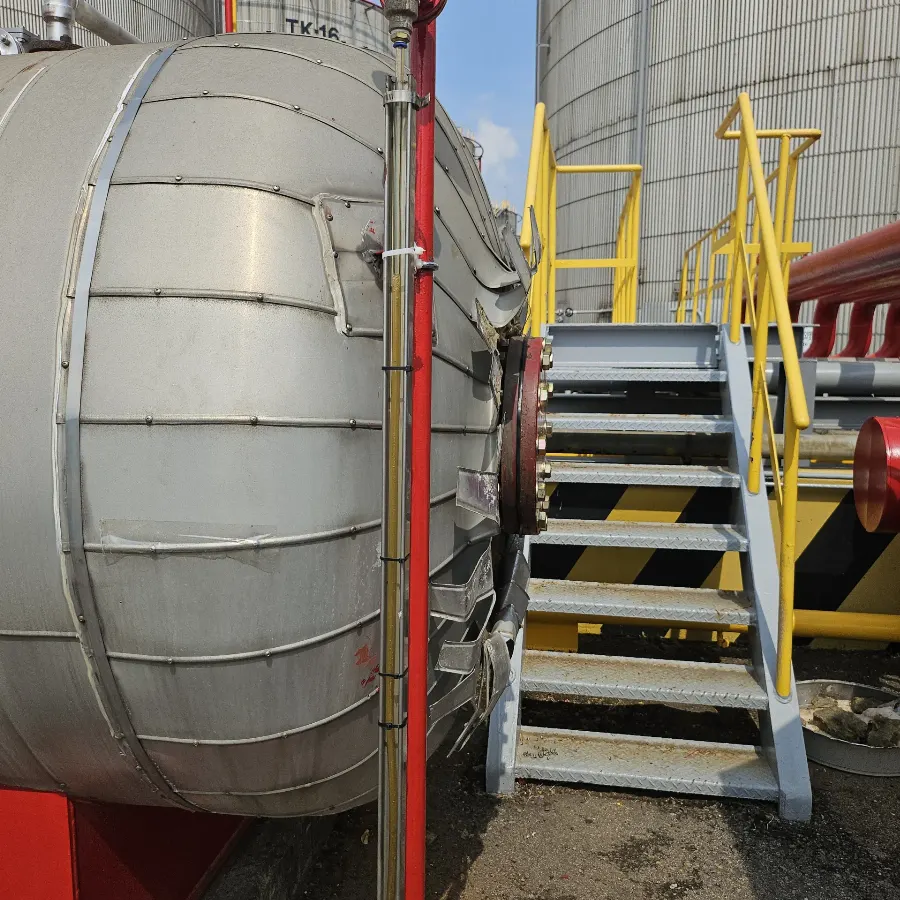

아래는 산업시설 옥외에 설치된 보온 처리된 횡형 탱크와 주변 배관의 현장 사진입니다. 사진은 현장 구성을 보여 주는 자료이며, 개별 설비의 진단 결과를 의미하지 않습니다.
폼탱크 노후설비 진단 자주 묻는 질문
Q. 폼탱크는 설치 후 몇 년이 지나면 교체해야 하나요?
A. 설치 후 몇 년이라는 일률적인 교체 기준은 없습니다. 설치 환경, 점검 이력, 약제와 부품의 상태에 따라 수명이 크게 달라지기 때문입니다. 그래서 연한보다 실제 상태 평가가 중요하며, 진단 결과 보수로 성능 유지가 어렵다고 판단될 때 교체를 검토합니다.
Q. 노후설비 진단은 무엇을 확인하나요?
A. 외관과 도장, 지지부, 플랜지와 밸브 연결부, 압력계, 블래더와 내부, 약제 상태, 작동 성능의 7개 영역을 기본으로 확인합니다. 영역별 상태를 4단계 등급으로 정리하고 사진과 함께 보고서로 남깁니다. 정확한 점검 범위는 설비 형식에 따라 현장에서 조정합니다.
Q. 겉에 녹이 있으면 바로 교체해야 하나요?
A. 아니요. 표면 녹은 도장 보수로 해결되는 경우가 많습니다. 다만 녹이 깊게 진행되어 두께 감소가 의심되거나 플랜지·지지부에 집중되어 있다면 정밀 검사가 필요합니다. 외관만으로 판단하지 않고 부식 범위와 깊이를 확인한 뒤 보수와 교체를 구분하는 것이 안전합니다.
Q. 진단 결과는 어떤 형태로 받을 수 있나요?
A. 항목별 상태 등급, 근거 사진, 권장 조치와 우선순위를 정리한 보고서 형태로 전달하는 것을 기본으로 합니다. 조치가 시급한 사항과 중장기 계획으로 나눠 정리하면 예산 계획에도 도움이 됩니다. 구체적인 보고서 구성은 상담 시 협의할 수 있습니다.
Q. 진단하면 설비를 멈춰야 하나요?
A. 외관과 계측기 확인은 설비를 정지하지 않고 진행하는 경우가 많습니다. 반면 맨홀을 열어 내부를 확인하려면 압력 해제와 약제 배출이 필요해 일시적으로 설비가 대기 상태에서 벗어납니다. 이 경우 작업 시간과 소방 관련 통보 여부를 관리자와 사전에 협의합니다.
Q. 정기 자체점검과 노후설비 진단은 어떻게 다른가요?
A. 자체점검은 법령에 따라 정해진 항목의 작동과 기능을 확인하는 절차이고, 노후설비 진단은 설비의 상태 변화와 수명 관점에서 보수·교체를 판단하는 평가입니다. 두 자료를 함께 활용하면 현재 작동 여부와 앞으로의 위험을 모두 파악할 수 있습니다.
