1. 시험의 목적과 의미
포소화설비는 약제가 물에 정해진 비율로 섞여야 소화에 필요한 포의 성질을 얻을 수 있습니다. 농도가 낮으면 포의 안정성이나 피막 형성이 부족할 수 있고, 농도가 높으면 약제가 불필요하게 소모되며 저장량이 설계 시간만큼 버티지 못할 수 있습니다. 혼합비율시험은 이 두 가지 위험을 사전에 확인하는 성능 시험입니다.
비례혼합장치의 구조와 종류를 소개하는 내용은 폼탱크 비례혼합장치 페이지에 있습니다. 이 페이지는 장치가 실제로 제 비율을 내는지를 어떻게 시험하고 결과를 어떻게 해석하는지에 초점을 맞춥니다.
시험 전에 알아야 할 용어

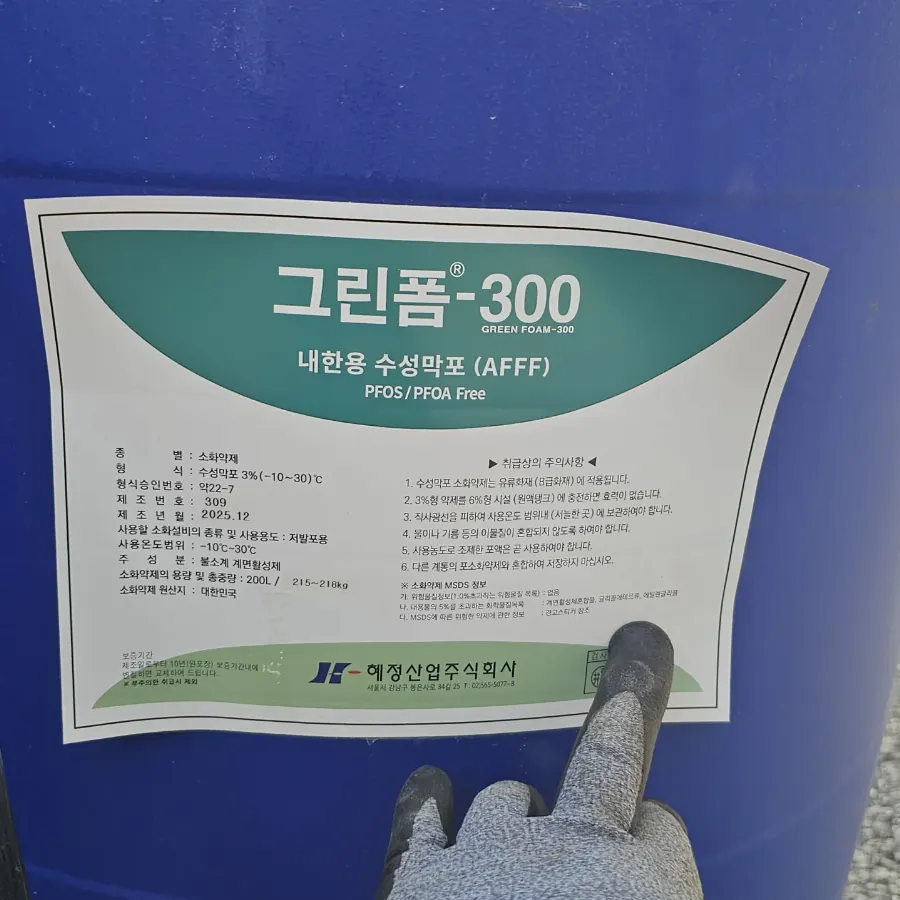

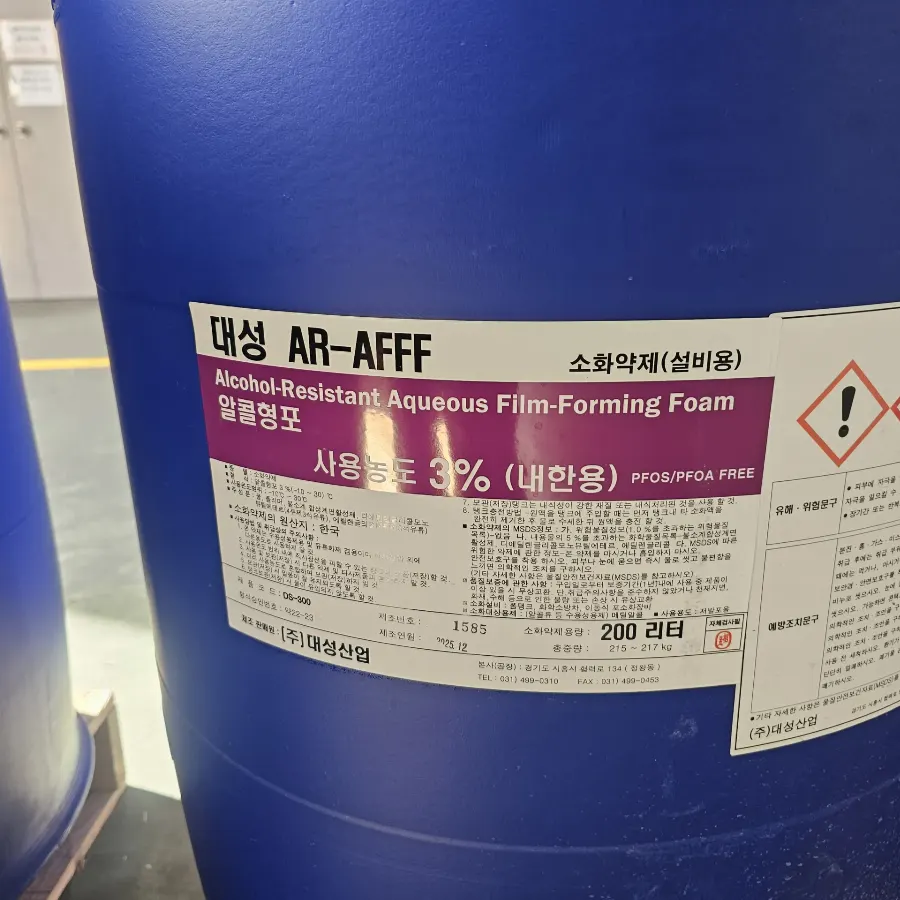

- 사용농도: 물에 섞어 사용하는 약제의 비율. 제품 라벨에 3%, 6% 등으로 표기됩니다.
- 포 수용액: 약제와 물이 섞인, 공기를 넣어 거품으로 만들기 전의 혼합액입니다.
- 허용 범위: 설정 농도에서 벗어나도 되는 한계로, 제조사 자료와 적용 기준에서 확인합니다.
- 비례혼합: 물의 유량이 변해도 약제를 일정 비율로 섞는 방식입니다.
2. 시험 방법과 절차
혼합비율 측정 방법은 약제의 종류, 설비의 방식, 설치된 시험 접속구의 유무에 따라 달라집니다. 일반적으로 쓰이는 방법은 아래와 같으며, 어떤 방법을 쓸지는 약제 제조사의 시험 지침과 설계도서, 적용 기준에서 정해진 방식을 우선합니다.
| 측정 방법 | 원리 | 장점 | 주의 사항 |
|---|---|---|---|
| 굴절계법 | 포 수용액의 굴절률을 기준 곡선과 대조 | 현장에서 빠르게 측정 | 약제별 기준 곡선 필요, 시료 온도와 기포 영향 |
| 간이시험키트 | 키트 구성품으로 농도 확인 | 휴대성이 좋고 준비가 간단 | 제조사 지정 제품과 절차 준수 |
| 전도도 측정 | 수용액의 전기 전도도를 약제별 보정곡선과 비교 | 수치 기록이 쉬움 | 수질과 온도 보정 필요 |
| 실험실 분석 | 채취한 시료를 시험기관에서 분석 | 정밀 판단 가능 | 시간과 비용, 시료 보관 방법 확인 |
일반적인 시험 순서

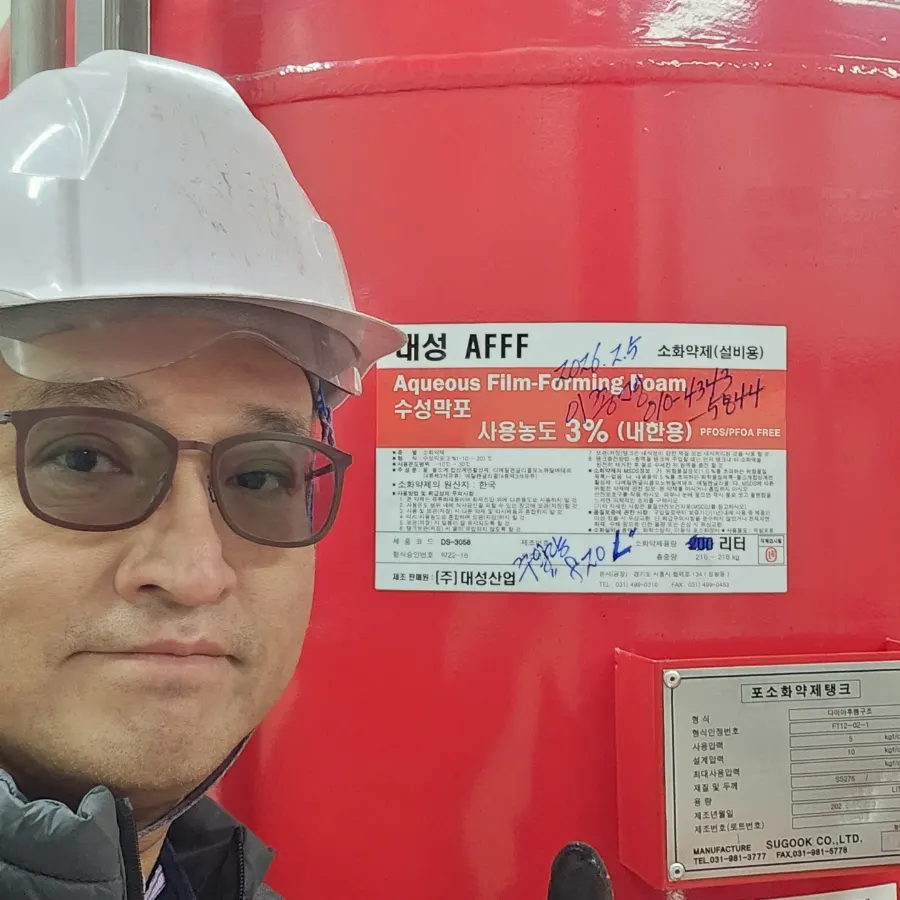

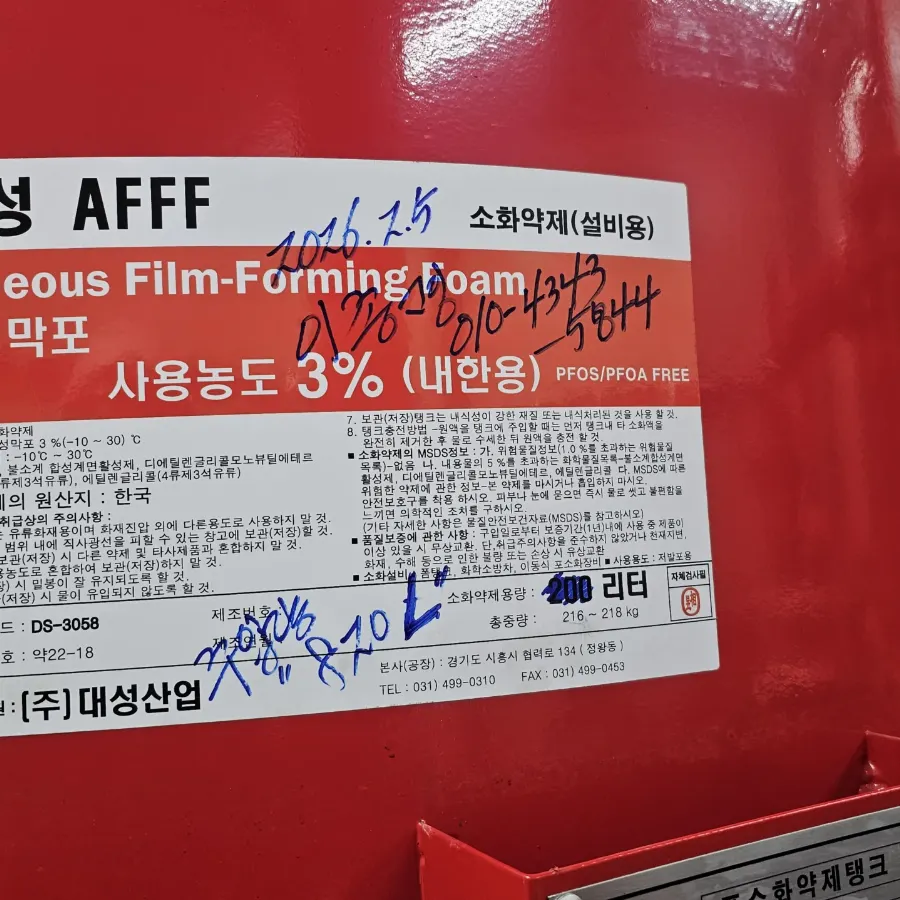

- 약제 라벨, 탱크 명판, 설계도서에서 설정 농도와 허용 범위의 근거를 확인합니다.
- 시험에 필요한 급수와 방출, 배수 경로를 확보하고 방호구역과 주변 환경에 영향이 없는지 점검합니다.
- 시험 접속구 또는 방출 중인 혼합액 지점에서 정해진 위치의 시료를 채취합니다.
- 측정 장비의 보정 상태를 확인하고 약제 제조사 방법에 따라 농도를 측정합니다.
- 측정값을 기록하고 허용 범위와 비교해 판정한 뒤 이상이 있으면 원인 분석 단계로 넘깁니다.
시험 방법과 준비 자료가 궁금하시면 약제 종류와 설비 형식을 알려 주세요.
시험 상담 신청하기3. 결과 분석과 판정
측정값은 설정 농도와 허용 범위에 대한 위치로 판단합니다. 아래 막대는 개념을 설명하는 도식이며 실제 하한과 상한은 약제 제조사 자료와 적용 기준에서 확인한 값을 사용해야 합니다.
(부적합 검토)설정 농도 기준
(범위는 제조사·기준 확인)설정 농도보다 높음
(부적합 검토)
결과별 원인 분석 표
| 결과 | 의심 원인 | 점검 방향 |
|---|---|---|
| 농도 낮음 | 약제 공급 부족, 약제 배관 막힘, 약제 상태 변화, 혼합장치 설정 이상 | 약제 밸브 개폐, 배관 막힘, 약제 상태, 장치 설정 확인 |
| 농도 높음 | 혼합장치 조정 불량, 물 유량 부족, 역류 또는 압력 조건 이상 | 유량 조건, 장치 조정, 체크밸브 상태 확인 |
| 측정값 불안정 | 시료 채취 위치 부적절, 기포 혼입, 측정 장비 보정 문제 | 채취 위치 재선정, 시료 안정화 후 재측정 |
| 반복 측정 차이 | 유량 변화, 압력 변동, 약제 불균일 | 시험 조건을 일정하게 유지하고 재시험 |
부적합 결과가 나오면 곧바로 부품을 교체하기보다 시료 채취와 측정 조건에 문제가 없었는지를 먼저 확인하고 재시험합니다. 이후에도 반복되면 혼합장치와 약제 경로, 압력 조건을 순서대로 점검합니다. 압력 변화와 관련된 확인은 폼탱크 압력점검 페이지의 방법을 참고할 수 있습니다.
4. 시험 기록 양식 (예시)
시험 기록에는 측정값뿐 아니라 측정 조건이 함께 남아야 이후 결과와 비교할 수 있습니다. 아래는 기록 항목을 보여 주기 위한 빈 양식이며 실제 시험에서는 현장에서 측정한 값을 직접 기재합니다.
| 항목 | 기록 내용 | 항목 | 기록 내용 |
|---|---|---|---|
| 시험 일시 | 시험 장소 | ||
| 약제 종류·제품명 | 설정 농도 | ||
| 혼합 방식 | 측정 방법·장비 | ||
| 시료 채취 위치 | 측정값 | ||
| 허용 범위 근거 | 판정 | ||
| 특이 사항 | 시험자 확인 |
인수검사나 성능시험의 일부로 혼합비율시험이 포함되는 경우에는 설비 전체의 시험 기록과 함께 보관합니다. 성능시험 전체 항목은 폼탱크 성능시험 페이지에서 확인할 수 있습니다.
