폼탱크 압력점검
폼탱크 압력점검은 압력계가 정상으로 읽히는지, 지시값이 명판과 설계도서의 설계압력 범위 안에 있는지, 시간이 지나도 지시값이 안정적인지 세 가지를 순서대로 확인하는 작업입니다. 2026년 기준 점검 절차와 이상 진단 기준을 표로 정리했으며, 구체적인 압력 수치는 설비 형식과 제조사 사양에 따라 다르므로 반드시 설계도서로 확인합니다.
압력점검 상담 신청
압력점검이 필요한 이유
폼탱크는 소화수 계통과 약제를 압력으로 연결하는 설비입니다. 약제를 밀어내는 힘이 압력에서 나오기 때문에 압력이 평소와 달라졌다는 것은 밸브 상태, 배관 누설, 막 손상, 계측기 고장 같은 문제가 숨어 있다는 신호일 수 있습니다. 압력점검은 눈에 보이지 않는 이런 변화를 숫자와 기록으로 붙잡는 가장 값싼 방법입니다.
다만 어떤 압력이 정상인지는 설비마다 다릅니다. 방식(프레셔 프로포셔너, 라인 프로포셔너 등), 수원과 펌프 구성, 탱크 제작 사양에 따라 평상시 지시값과 가동 시 지시값이 모두 달라집니다. 이 페이지는 임의의 기준 수치를 제시하지 않고, 어떤 항목을 어떤 순서로 비교해야 하는지를 정리합니다. 근거 자료는 포소화설비의 화재안전기술기준(NFTC 105), 설계도서, 탱크 명판, 제조사 기술자료입니다.
1단계 압력계 확인 방법
지시값을 읽기 전에 계측기 자체가 믿을 만한지부터 봅니다. 압력계가 틀렸는데 설비 문제로 오판하면 불필요한 작업이 생기고, 반대로 고장 난 압력계를 믿으면 실제 이상을 놓칩니다.
| 확인 항목 | 보는 방법 |
|---|---|

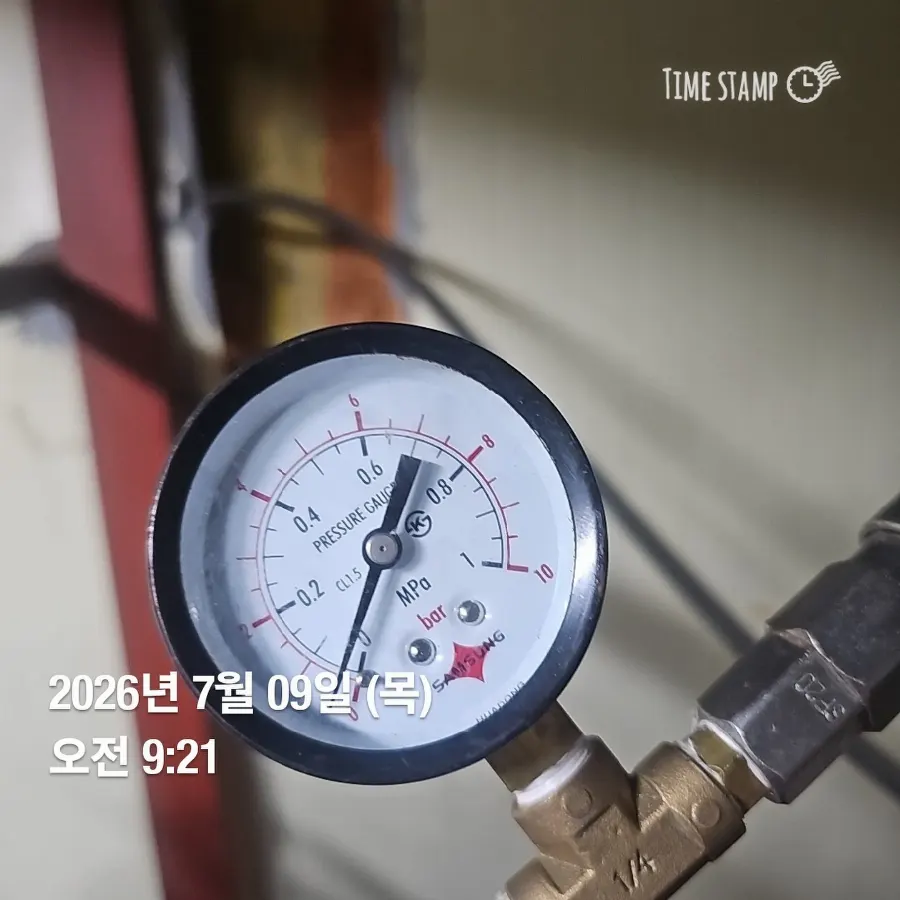

| 단위 | MPa, bar, kgf/cm² 중 무엇인지 눈금판에서 확인하고 도면 기준과 맞춥니다. |
| 눈금 범위 | 사용 압력이 눈금 범위의 중간 부근에 오는지 확인합니다. |
| 영점 | 압력이 빠진 상태에서 바늘이 영점에 있는지 봅니다. |
| 유리·케이스 | 파손, 김서림, 내부 이물질 유무를 확인합니다. |
| 연결부 | 니플과 콕 밸브의 누설, 부식, 풀림을 확인합니다. |
| 지시 안정성 | 바늘이 불규칙하게 떨리는지, 눌러도 움직이지 않는지 봅니다. |
압력 지시값이 평소와 다르다면 원인 확인이 먼저입니다.
압력 이상 상담하기2단계 설계압력과 지시값 비교
압력계가 정상이라면 다음은 읽은 값을 기준과 대조하는 일입니다. 기준은 세 곳에서 찾습니다. 첫째는 탱크 명판에 기재된 설계압력과 사용 조건, 둘째는 시공 때 작성된 설계도서와 계통도, 셋째는 제조사 기술자료입니다. 현장에서 구두로 전해지는 값이나 이전 점검 때의 감각적 기억은 기준으로 삼지 않습니다.
비교할 때는 평상시 대기 상태와 가동 시험 상태를 구분합니다. 같은 압력계라도 대기 중과 방출 시험 중의 지시값이 다르며, 압력계가 탱크 입구측인지 출구측인지에 따라서도 읽는 의미가 달라집니다. 점검 기록에는 계측 위치, 설비 상태, 지시값, 단위를 한 줄에 같이 적어야 다음 점검과 비교할 수 있습니다.
압력 기록 양식 예시
아래 표는 빈 양식입니다. 실제 값은 현장에서 기입합니다.
| 점검일 | 계측 위치 | 설비 상태 | 지시값(단위) | 기준값 출처 | 판정·비고 |
|---|---|---|---|---|---|
3단계 압력 변화 해석과 이상 진단
한 번의 지시값보다 변화의 모양이 더 많은 정보를 줍니다. 아래 표는 흔한 변화 유형과 의심 원인을 연결한 것입니다. 해당 원인을 확정하는 것이 아니라 어디를 먼저 볼지 정하는 우선순위 표로 활용하시기 바랍니다.
| 변화 유형 | 가능한 원인 | 우선 확인 |
|---|---|---|
| 지시가 0 또는 한 값에 고정 | 계측기 고장, 콕 밸브 닫힘, 연결부 막힘 | 콕 밸브 개폐, 교정된 압력계로 교차 확인 |
| 서서히 하락 | 배관·밸브 누설, 급수 계통 압력 저하 | 연결부 습윤 흔적, 수원 계통 상태 |
| 서서히 상승 | 밸브 개도 변화, 계통 간 압력 유입 | 밸브 위치, 체크밸브 상태 |
| 바늘이 심하게 떨림 | 펌프 맥동, 공기 혼입, 진동 | 배관 고정 상태, 에어 빼기 |
| 기동·정지 때 급변 | 수격, 급격한 밸브 조작 | 밸브 조작 속도, 압력 완충 구성 |
| 평소와 다른 값이 유지 | 설정 변경, 계통 구성 변경 | 최근 공사·조작 이력, 설계도서 대조 |
이상이 확인되면 이력을 남기고 필요한 시험으로 넘어갑니다. 누설이 의심되면 폼탱크 기밀시험, 계측기 자체가 문제라면 압력계 교체, 약제 혼합 성능이 걱정되면 혼합비율시험이 후속 단계가 됩니다.
압력계는 소모성 계측기여서 눈금이 맞는지 정기적으로 확인해야 합니다. 교정 주기와 방법은 제조사 권고와 점검 규정에 따르며, 점검 때 교정된 기준 압력계와 지시값을 비교하는 방식이 널리 쓰입니다. 소방시설 자체점검(작동점검·종합점검)에서도 압력계 지시 상태는 기본 확인 항목에 속합니다. 구체적인 점검 항목과 시기는 건축물 규모와 용도에 따라 달라지므로 관계 법령과 관할 소방서 안내를 확인하십시오.
현장 적용 사진

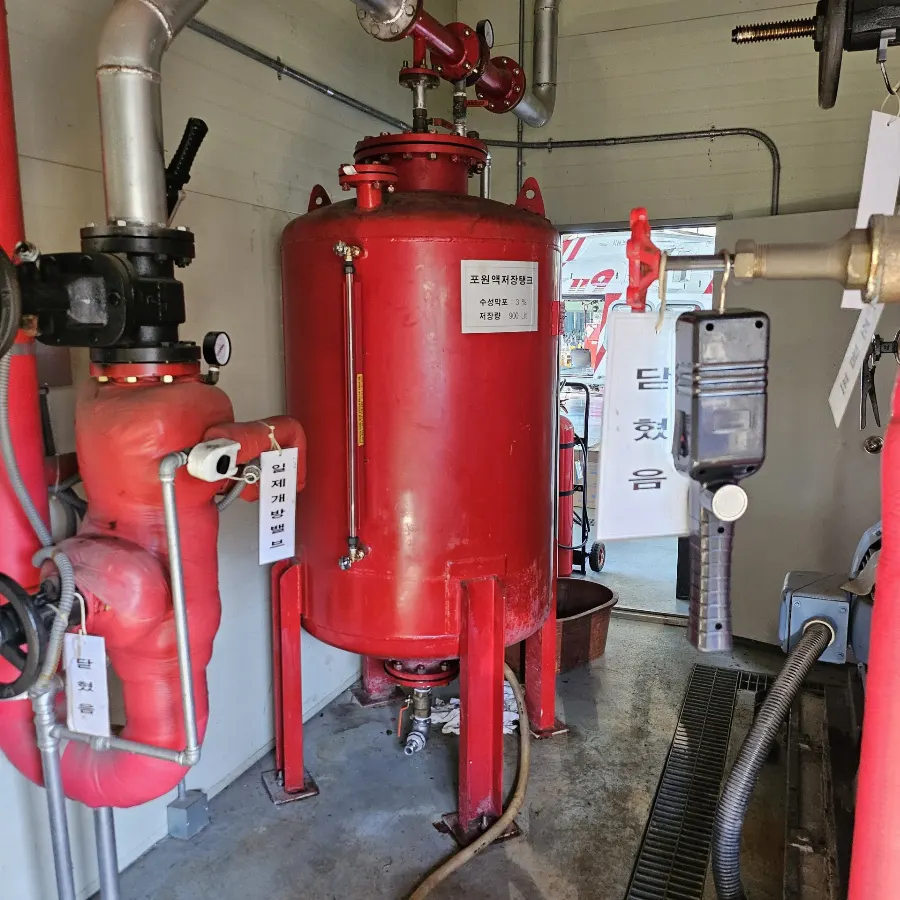

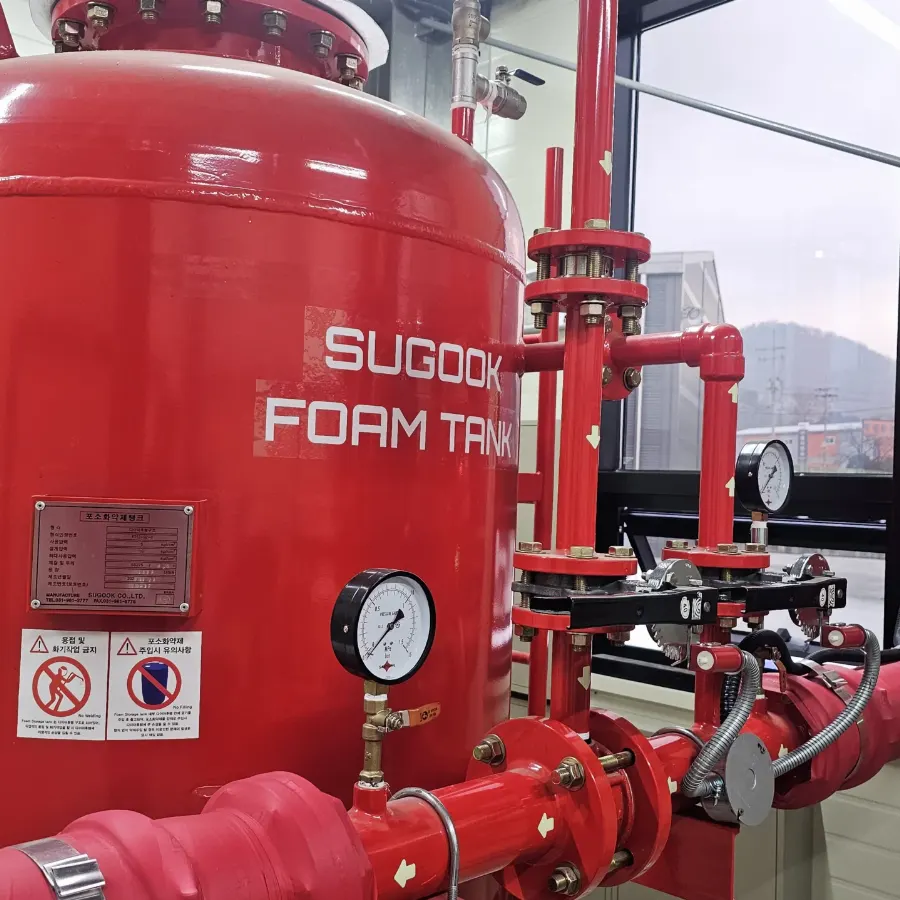

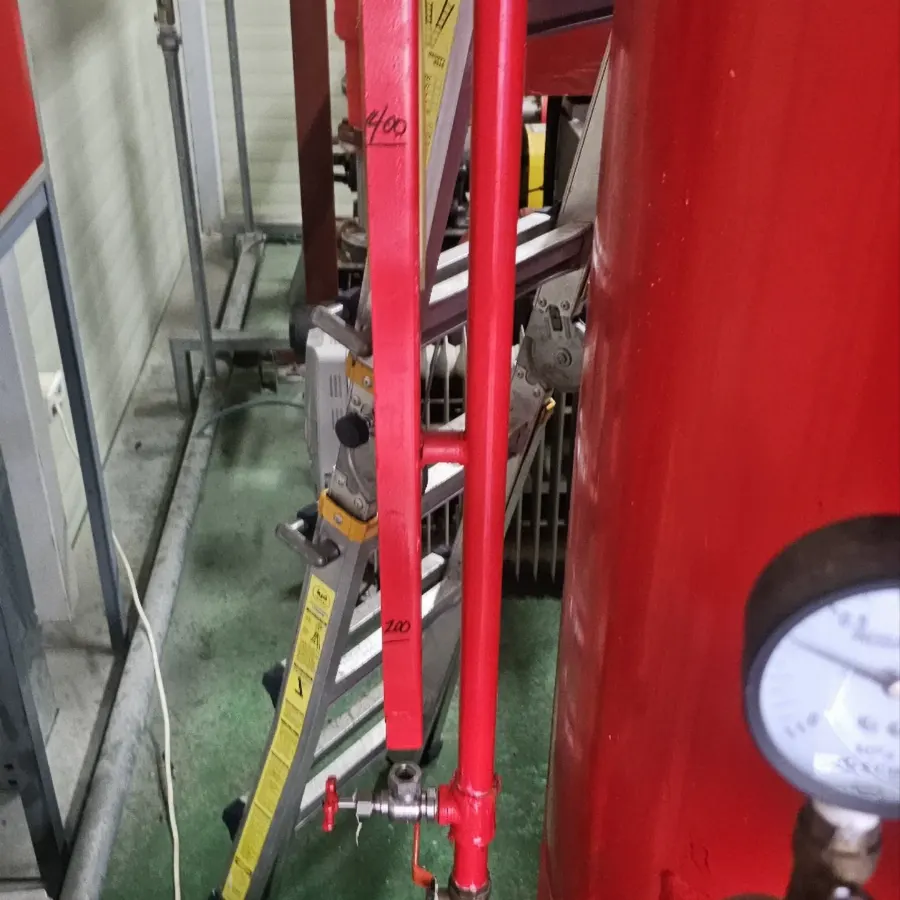

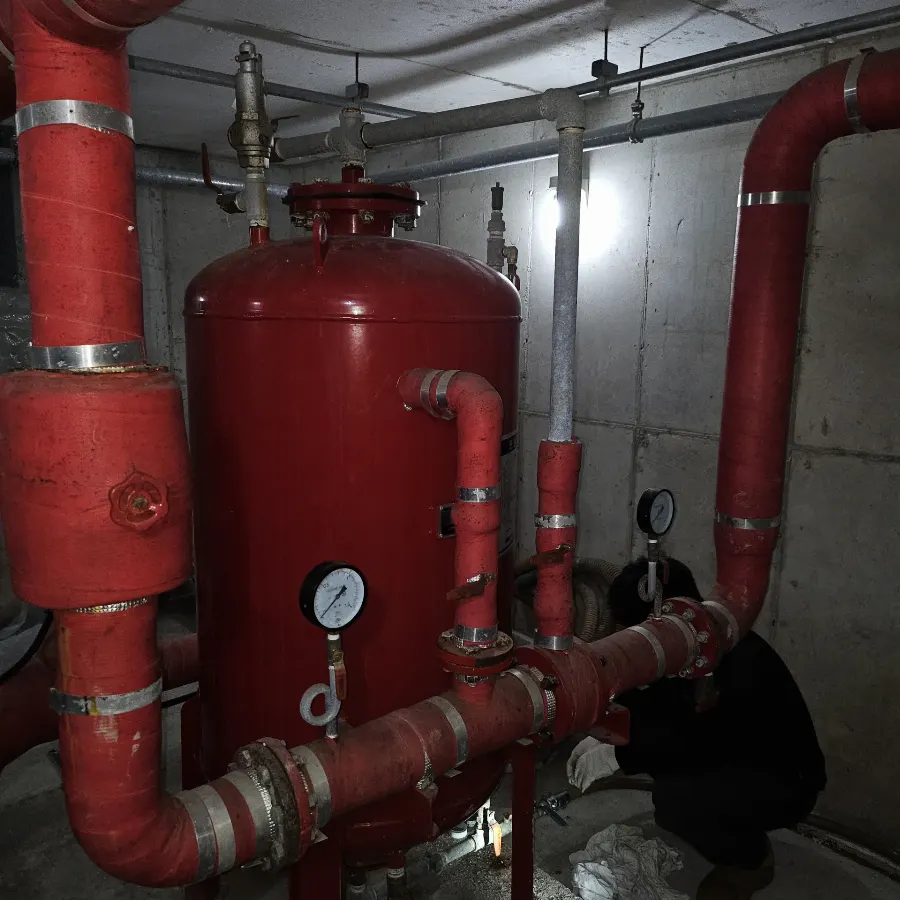

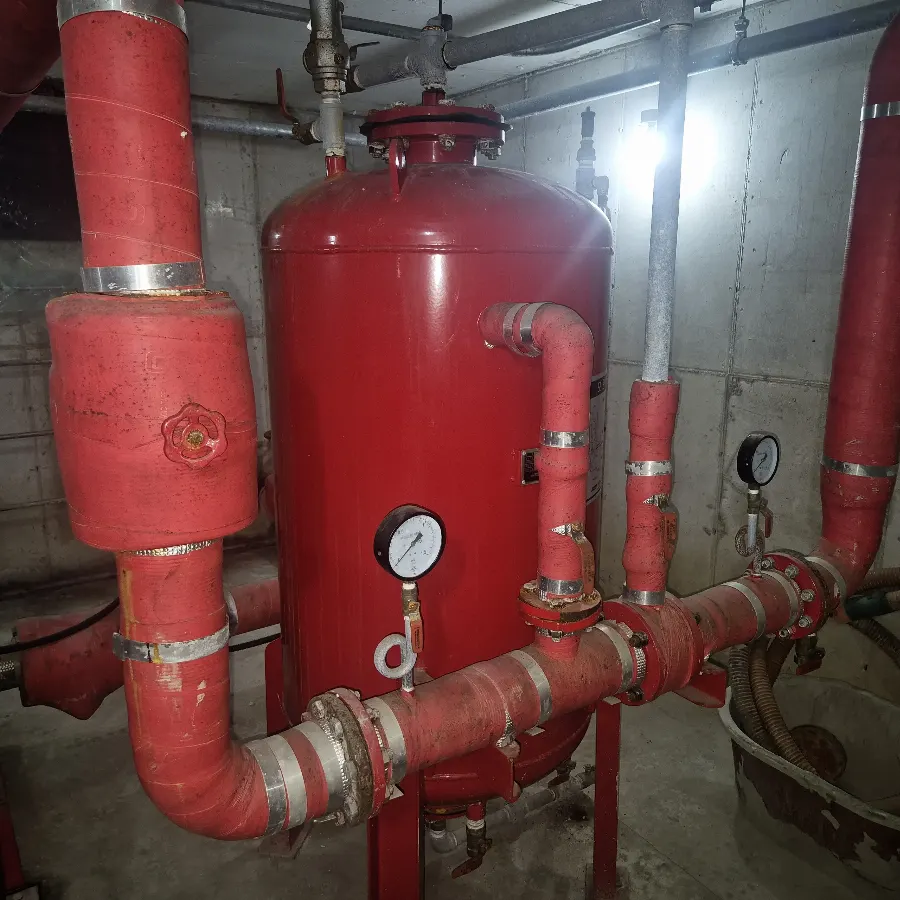

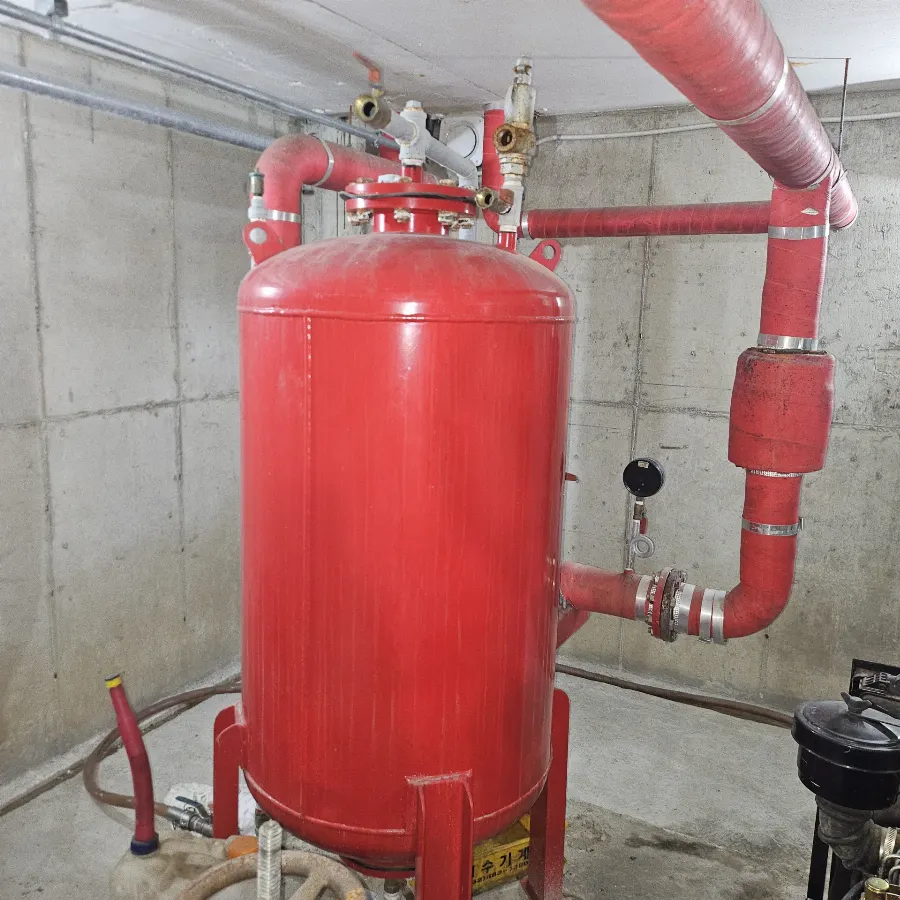

압력계가 설치된 폼탱크 기계실 현장 사진입니다. 설비마다 압력계 위치와 배관 구성이 다릅니다.
폼탱크 압력점검 자주 묻는 질문
Q. 폼탱크 압력점검은 무엇을 확인하나요?
A. 압력계의 상태, 지시값과 설계압력의 일치 여부, 시간에 따른 압력 변화를 확인합니다. 먼저 단위와 영점, 케이스 파손을 보고, 다음에 명판과 설계도서의 기준과 지시값을 비교하며, 마지막으로 일정 시간 동안 값이 안정적인지 기록합니다.
Q. 정상 압력은 몇 MPa인가요?
A. 설비마다 달라서 하나의 숫자로 정할 수 없습니다. 방식과 수원, 펌프 구성, 탱크 사양에 따라 평상시와 가동 시 압력이 다르므로 탱크 명판과 설계도서, 제조사 기술자료로 확인해야 합니다. 임의의 값으로 판단하면 정상 설비를 이상으로 오인할 수 있습니다.
Q. 압력계 바늘이 0에 멈춰 있으면 고장인가요?
A. 반드시 고장은 아니고 콕 밸브가 닫혀 있거나 연결부가 막힌 경우도 있습니다. 먼저 콕 밸브 개폐 상태를 확인하고, 교정된 다른 압력계를 연결해 지시값을 비교하면 계측기 문제인지 설비 문제인지 구분할 수 있습니다.
Q. 압력이 서서히 떨어지면 어디를 먼저 보나요?
A. 배관과 밸브 연결부의 누설 흔적과 급수 계통의 압력 상태를 먼저 봅니다. 서서히 떨어지는 변화는 작은 누설이나 계통 압력 저하일 가능성이 높아서, 젖은 흔적과 부식 자국을 확인한 뒤 필요하면 기밀시험으로 넘어갑니다.
Q. 압력점검은 얼마나 자주 해야 하나요?
A. 법령상 자체점검 시기와 설비 관리 규정에 맞춰 정하며, 현장 순회 때 압력계를 눈으로 확인해 기록하는 방식도 함께 쓰입니다. 정확한 점검 시기는 건축물 용도와 규모에 따라 달라지므로 관계 법령과 관할 소방서 기준을 확인해야 합니다.
Q. 압력계 교체는 점검할 때 같이 할 수 있나요?
A. 네, 이상이 확인되면 점검 일정 중에 교체까지 진행할 수 있습니다. 교체 전에 규격과 눈금 범위, 연결부 나사 규격을 확인하고, 교체 후에는 지시값과 누설 여부를 다시 검증합니다. 일정과 비용은 상담에서 안내합니다.
