압력계를 바꿔야 하는 이상 징후
압력계는 폼탱크와 배관의 상태를 눈으로 확인할 수 있는 거의 유일한 계측 수단입니다. 지시가 틀리면 설비가 정상이어도 이상으로, 이상이어도 정상으로 판단하게 되므로 계측기 자체의 신뢰도가 먼저 확보되어야 합니다. 다음과 같은 징후가 보이면 교체나 교정 여부를 검토합니다.
같은 배관에 설치된 압력계끼리 지시가 크게 다르다면 어느 쪽이 맞는지 기준 압력계로 비교해야 합니다. 압력 점검의 판단 기준과 해석은 폼탱크 압력점검에서, 이 페이지는 부품 교체 절차에 집중합니다.
규격 확인 체크리스트
교체용 압력계는 눈에 보이는 모양이 비슷하다고 같은 제품이 아닙니다. 아래 항목을 기존 압력계의 명판·각인, 설계도서, 제조사 사양서와 대조한 뒤 발주합니다. 구체 수치는 설비마다 다르므로 이 페이지에서는 값을 정하지 않고 확인 항목만 제시합니다.
- 눈금 범위 — 설계압력과 사용 압력이 지침의 적정 구간에 들어오는지 확인합니다.
- 단위 — MPa, kgf/cm², bar 등 기존 표기와 일치시킵니다.
- 접속 나사 — 나사 종류와 호칭 크기, 하단·후면 접속 방식이 맞아야 합니다.
- 케이스 직경 — 설치 위치에서 읽기 쉬운 크기인지 확인합니다.
- 재질·내식성 — 약제와 접촉하는 부분의 재질이 사용 환경에 적합한지 확인합니다.
- 설치 방향 — 정면 지시 방향과 진동·결로 환경에서의 배치를 고려합니다.
- 부속품 — 압력계 콕(격리 밸브), 사이펀, 가스켓의 유무와 사양을 확인합니다.
- 교정 정보 — 필요 시 교정 성적 또는 제조사 검사 자료를 확인합니다.
교체 전 점검: 작업 전에 확인할 6가지
| 확인 항목 | 내용 | 기록 |
|---|---|---|
| 설비 상태 | 현재 방호 상태와 작업 시간대 협의, 관리자 승인 여부 | 승인자·시간 |
| 격리 방법 | 압력계 콕 또는 상류 밸브로 해당 구간을 분리할 수 있는지 | 밸브 위치 |
| 잔압 해소 | 교체 구간의 압력이 안전하게 해소되었는지 확인 | 해소 방법 |
| 기존 지시값 | 교체 전 지시값과 사진을 남겨 비교 기준 확보 | 지시값·사진 |
| 나사 상태 | 접속 나사의 마모·부식, 실링 재료 필요 여부 | 상태 소견 |
| 준비물 | 교체용 압력계, 실링 재료, 공구, 흡수 천, 작업 기록지 | 준비 여부 |
압력계 사양 확인부터 교체 후 검증까지 한 번에 상담하세요.
전화·문자 상담 신청교체 절차: 5단계
1. 현황 기록과 사전 협의
교체 대상 압력계의 위치와 지시값을 사진으로 남기고, 관리자와 작업 시간 및 방호 대책을 협의합니다.
준비물: 기록지·카메라 주의: 방호 공백 여부 확인2. 구간 격리와 압력 해소
압력계 콕이나 상류 밸브를 닫아 구간을 분리하고, 잔압이 남지 않았는지 확인합니다. 콕이 없는 구성이라면 격리 방법을 설계도서와 제조사 지침에 따라 정합니다.
준비물: 흡수 천·보호구 주의: 잔압 상태에서 풀지 않기3. 기존 압력계 분리
스패너로 접속부(소켓)를 잡고 압력계를 돌려 분리합니다. 케이스를 돌리지 않고 소켓 쪽을 잡아야 내부 기구 손상을 막을 수 있습니다.
준비물: 스패너 주의: 케이스를 잡고 돌리지 않기4. 신규 압력계 체결
접속 나사를 청소하고 실링 재료를 사양에 맞게 적용해 체결합니다. 정면이 읽기 쉬운 방향으로 정렬하되, 과도하게 조여 소켓이 변형되지 않도록 합니다.
준비물: 실링 재료·가스켓 주의: 과체결 금지5. 복귀와 누설 확인
격리했던 밸브를 천천히 열어 압력을 서서히 가하고 접속부 누설을 확인합니다. 지시값이 안정되는지 보고, 작업 내용을 기록합니다.
준비물: 누설 확인용 천·기록지 주의: 급개방으로 충격 주지 않기교체 후 검증
교체가 끝났다고 작업이 완료된 것은 아닙니다. 새 압력계가 바르게 지시하는지, 기존 설비 상태와 어긋나지 않는지를 확인해야 합니다. 검증은 숫자를 맞추는 일이 아니라 비교 기준을 확보하는 일입니다.
- 누설 여부: 접속부와 콕 주변을 일정 시간 관찰하여 젖은 흔적이 없는지 봅니다.
- 지시 안정성: 바늘이 떨리거나 서서히 내려가지 않는지 확인합니다.
- 교차 비교: 같은 배관의 다른 압력계나 기준 압력계와 지시를 비교합니다.
- 영점 확인: 압력이 없는 상태에서 영점을 가리키는지 확인합니다.
- 기록 보관: 교체 전후 지시값, 사용 제품 정보, 작업자와 일시를 남깁니다.
| 검증 항목 | 교체 전 | 교체 후 | 판정 |
|---|---|---|---|
| 접속부 누설 | (기록) | (기록) | 양호 / 재조임 / 재작업 |
| 무압 영점 | (기록) | (기록) | 양호 / 불량 |
| 가압 후 지시값 | (기록) | (기록) | 기준 압력계와 비교 |
| 지시 안정성 | (기록) | (기록) | 양호 / 떨림 있음 |
교체 후에는 이어서 폼탱크 시운전이나 폼탱크 성능시험에서 압력 지시가 설비 가동 조건과 맞는지 함께 확인할 수 있습니다. 소방시설 자체점검(작동점검·종합점검)에서도 압력 관련 항목이 확인되므로, 교체 기록은 점검 자료와 함께 보관하시기를 권합니다.
현장 적용 사진

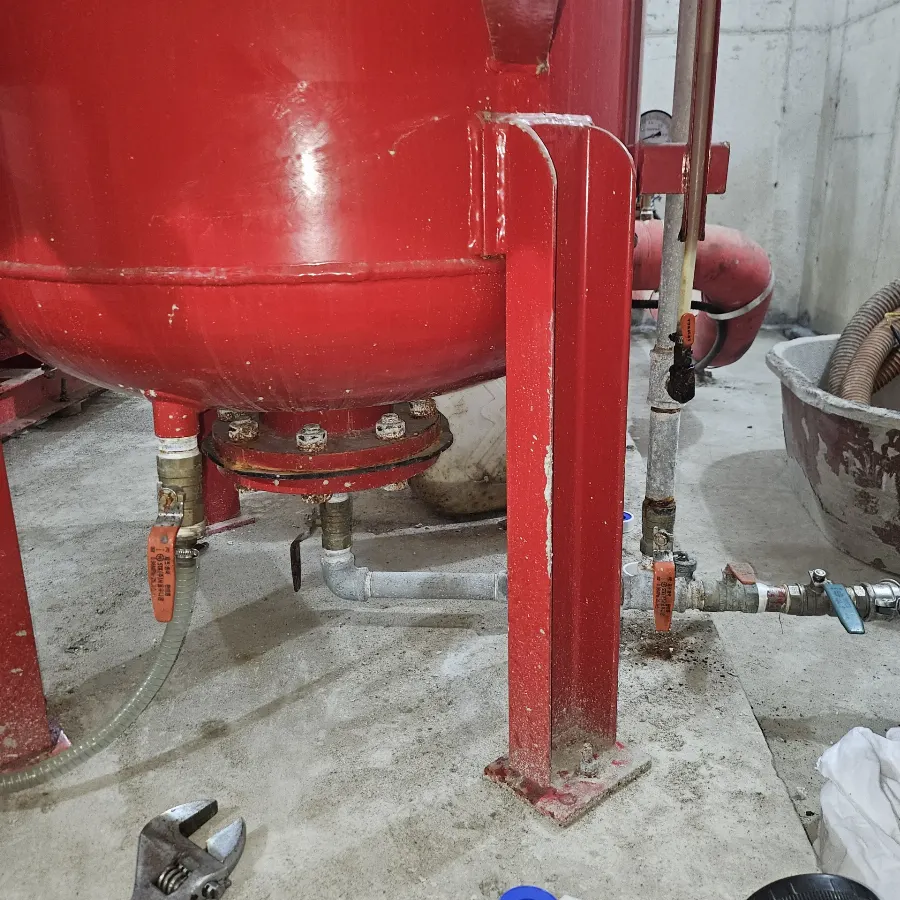

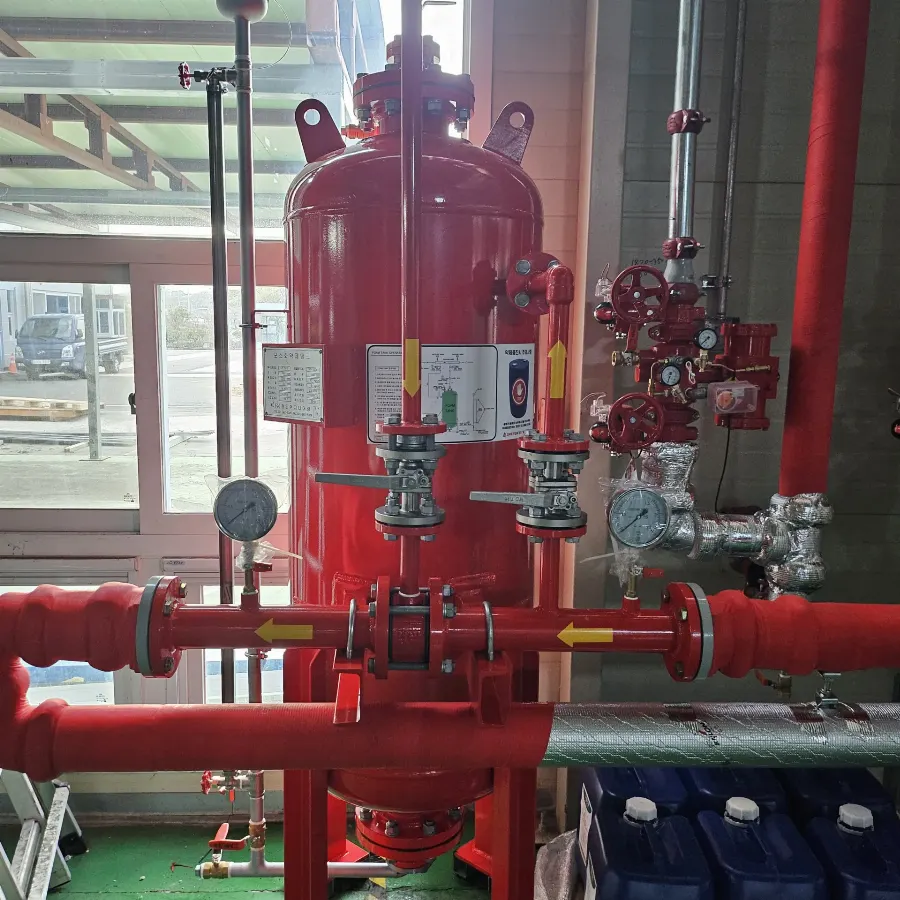

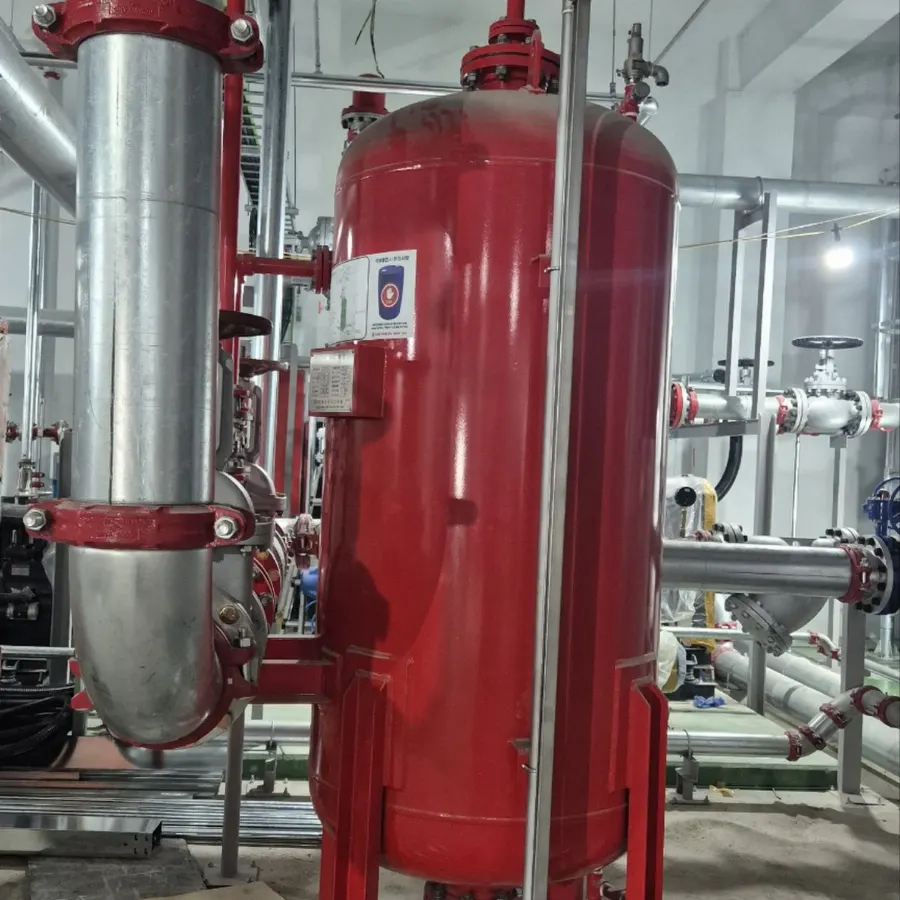

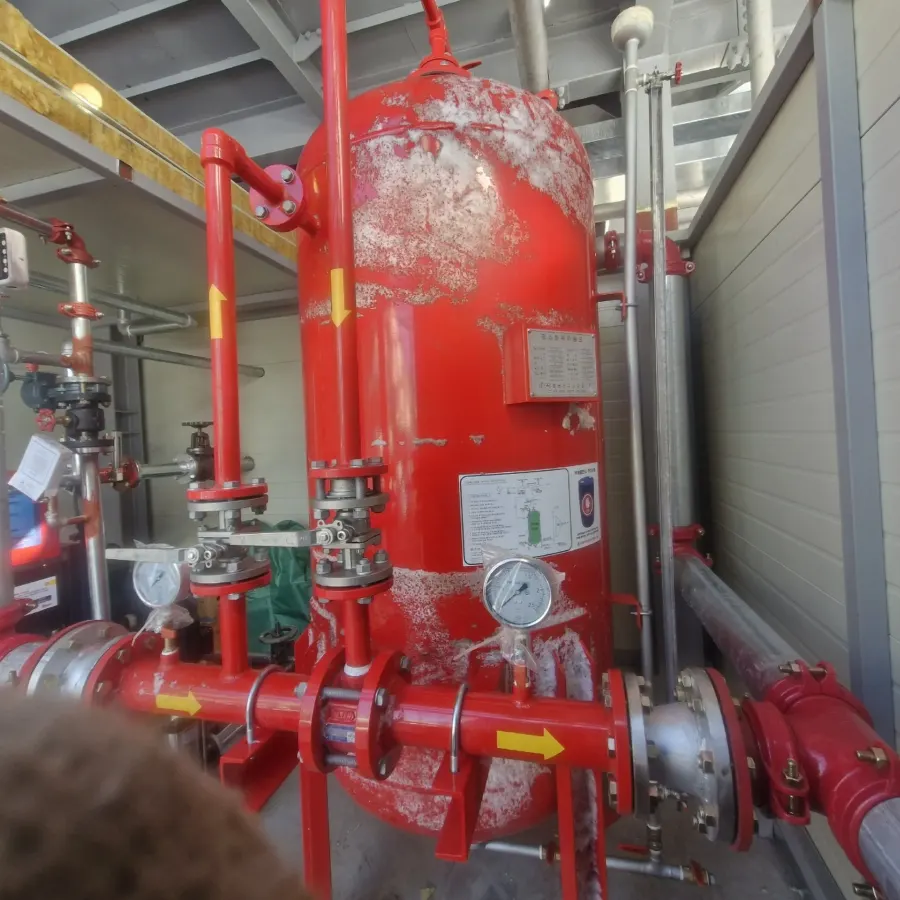

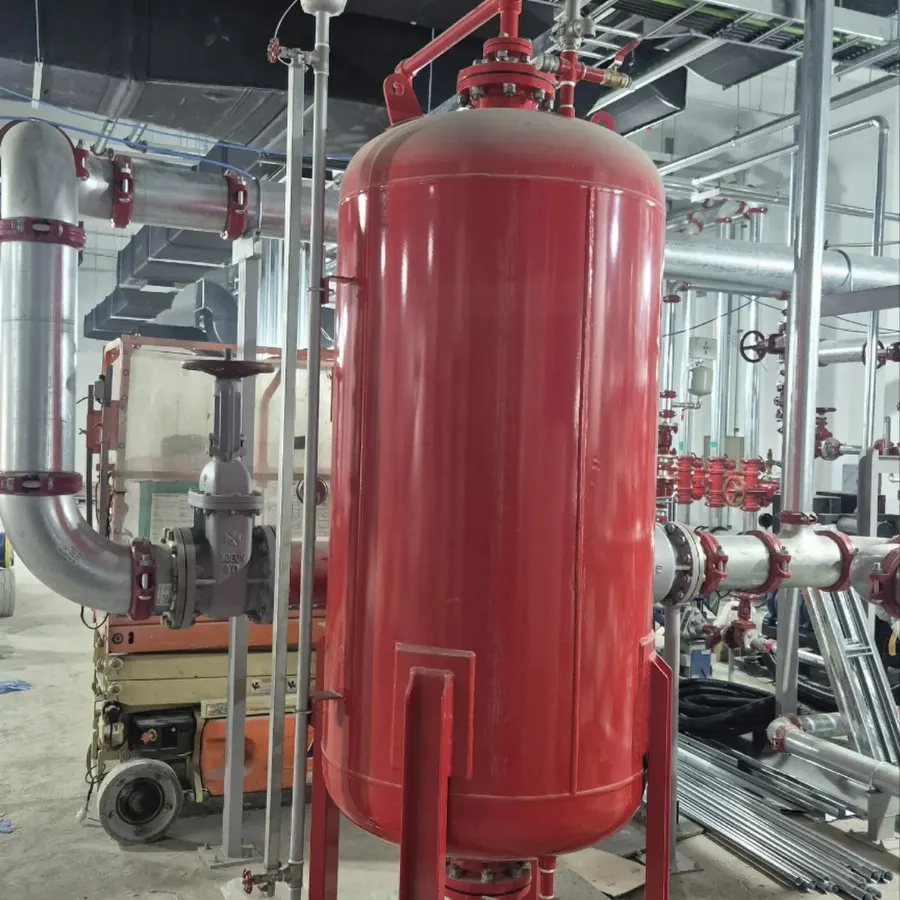

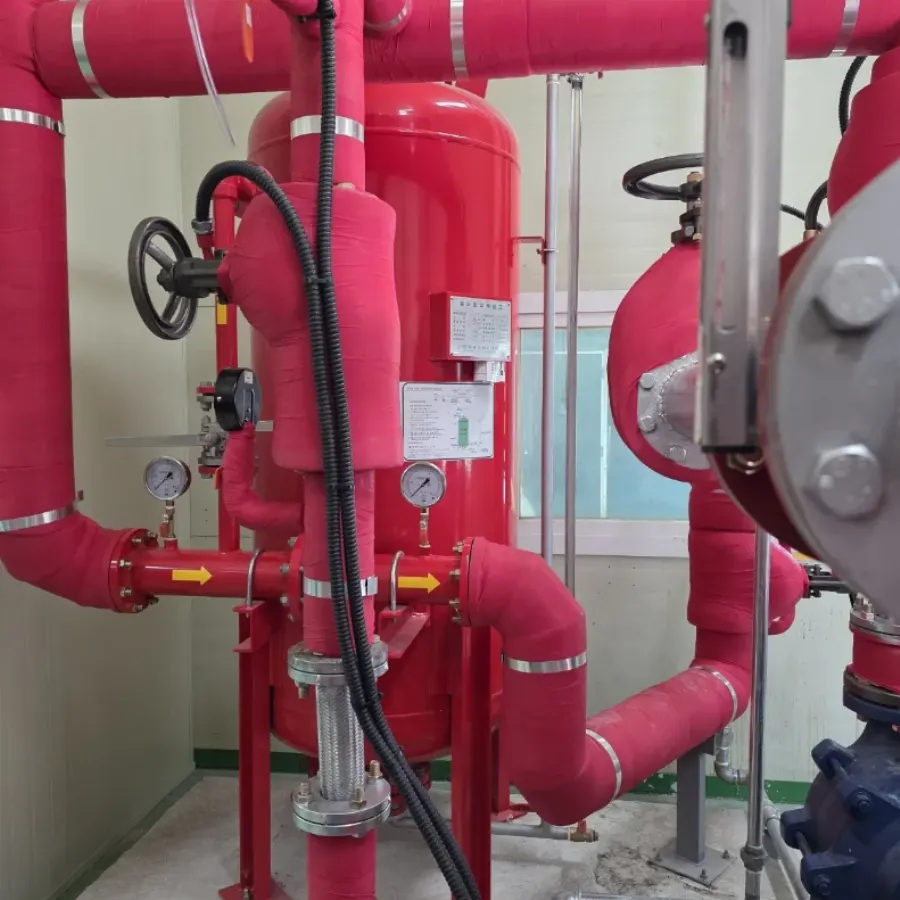

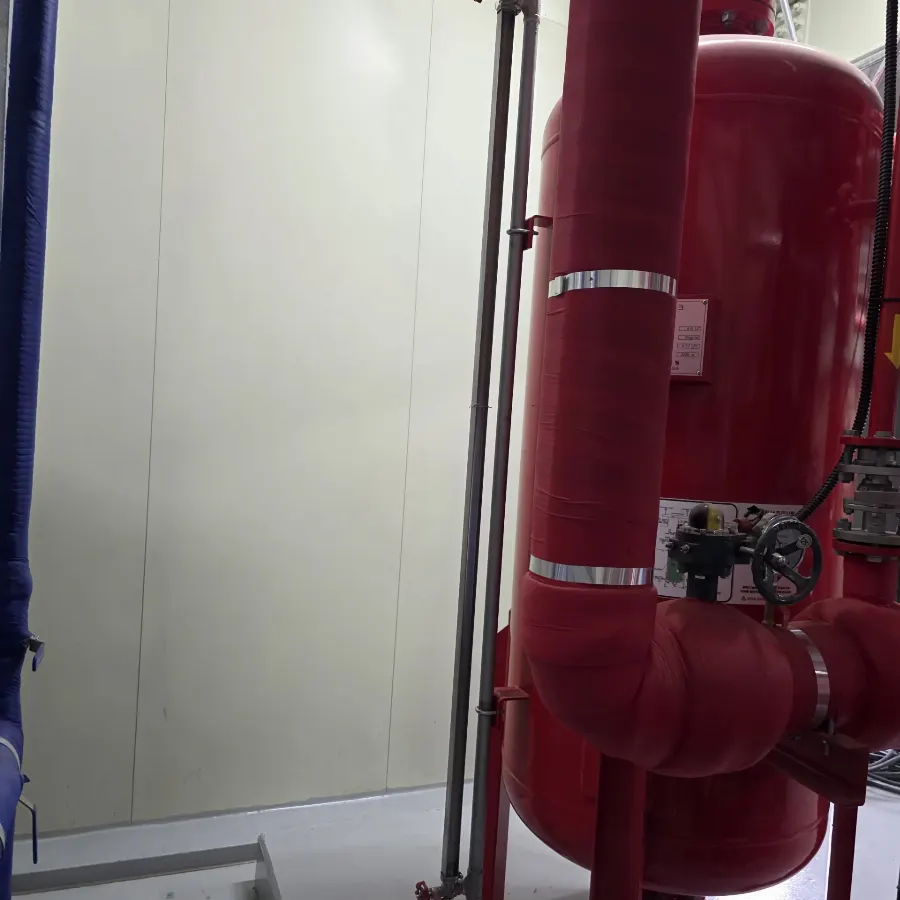

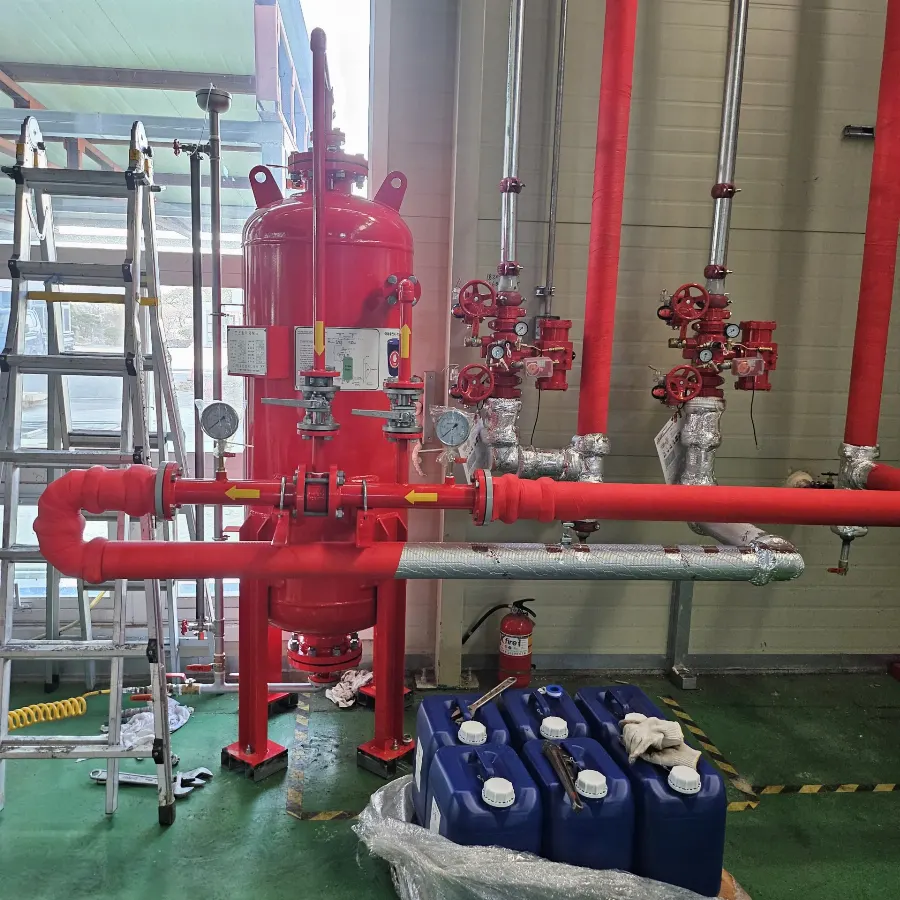

폼탱크 압력계와 배관이 설치된 현장 사진입니다. 구성 이해를 위한 참고 자료이며 특정 설비의 성능을 보증하는 자료가 아닙니다.
폼탱크 압력계 교체 자주 묻는 질문
Q. 폼탱크 압력계는 언제 교체해야 하나요?
A. 지시 고착, 영점 이탈, 유리 파손, 접속부 누설 중 하나라도 확인되면 교체나 교정을 검토합니다. 정해진 교체 연한은 제품과 사용 환경에 따라 다르므로, 제조사 자료와 점검 이력을 근거로 판단하는 것이 정확합니다.
Q. 압력계 교체 시 설비를 멈춰야 하나요?
A. 압력계 콕이 있으면 구간만 분리해 교체하는 경우가 많지만, 구성에 따라 일부 정지가 필요할 수 있습니다. 어떤 경우든 방호에 공백이 생기지 않도록 관리자와 일정을 협의해야 하며, 현장 구성 확인 후 방법을 안내해 드립니다.
Q. 눈금 범위는 어떻게 고르나요?
A. 설계압력과 사용 압력이 지침 범위의 적정 구간에 들어오는 제품을 고릅니다. 구체 값은 설계도서와 제조사 사양서가 기준이므로, 기존 압력계의 각인과 대조하고 단위(MPa·bar 등)가 같은지 반드시 확인해야 합니다.
Q. 교체 직후 지시값이 이전과 다르면 문제인가요?
A. 반드시 문제는 아니며, 기존 압력계가 틀렸을 가능성도 있습니다. 같은 배관의 다른 압력계나 기준 압력계와 비교하고 영점, 설치 방향, 접속 상태를 확인해 원인을 구분해야 합니다. 차이가 설명되지 않으면 추가 점검이 필요합니다.
Q. 압력계 교체 후 어떤 기록을 남기나요?
A. 교체 전후 지시값과 사진, 사용 제품의 제조사·모델·규격, 작업 일시와 작업자, 누설 확인 결과를 남깁니다. 이 기록은 다음 점검 때 비교 기준이 되고, 소방시설 자체점검 자료와 함께 보관하면 이력 관리에 유용합니다.
