시운전 전 확인사항
시운전은 설비를 움직이는 단계이므로 시작 전에 확인하지 않으면 작은 실수가 약제 손실이나 배관 손상으로 이어질 수 있습니다. 먼저 서류와 현장을 대조하고, 시운전에 필요한 조건이 모두 갖추어졌는지 점검합니다. 아래 항목은 대부분의 현장에서 공통으로 확인하는 사항입니다.
시운전 순서: 단계별 타임라인
- PHASE1
사전 확인과 합의
시운전 범위와 순서를 발주처·감리·관리자와 합의하고, 방호 대상 구역에 미치는 영향을 사전에 공유합니다. 합의 내용은 기록부 첫 장에 남깁니다.
- PHASE2
단독 점검(무압 상태)
가압 전에 밸브를 수동으로 개폐해 보고, 조작 방향과 걸림 여부를 확인합니다. 압력계 영점과 지시 상태도 이 단계에서 함께 봅니다.
- 밸브 핸들 조작 및 방향 확인
- 체결부와 지지대 상태
- 계측기 영점
- PHASE3
가압·통수
펌프 등 가압원을 단계적으로 가동하여 압력을 올리며 누설, 진동, 소음을 살핍니다. 압력은 급하게 올리지 않고, 이상 징후가 있으면 즉시 정지할 수 있도록 대기합니다.
- PHASE4
약제 혼합 확인
비례혼합 방식에 따라 약제가 정상적으로 흡입·혼합되는지 확인합니다. 혼합 비율의 확인 방법과 판정은 폼탱크 혼합비율시험에서 자세히 다룹니다.
- PHASE5
복구
시운전 후 밸브를 상시 위치로 되돌리고, 배관 내 물과 약제 잔류를 처리하며, 방출된 약제를 회수합니다. 복구 후 위치 확인은 서명과 함께 남기는 것이 바람직합니다.
- PHASE6
결과 기록과 인수인계
모든 확인 결과와 시정 사항을 정리하여 관리자에게 설명하고 서류를 넘깁니다. 인수인계 이후 확인은 폼탱크 인수검사와 이어집니다.
시운전 순서와 준비 사항이 막막하다면 현장 조건을 알려 주세요.
전화·문자 상담 신청결과 기록 양식
시운전의 가치는 기록에서 나옵니다. 어떤 조건에서 무엇을 어떻게 확인했는지 남겨 두면, 이후 점검에서 기준 자료가 되고 문제가 생겼을 때 원인 추적도 쉬워집니다. 아래는 현장에서 흔히 쓰는 기록 항목의 예시이며, 판정 기준은 설계도서와 제조사 자료를 따릅니다.
| 단계 | 확인 항목 | 결과 기록 | 판정 | 확인자 |
|---|---|---|---|---|
| 1 사전 확인 | 도서 대조, 밸브 위치, 약제 종류 | (기록) | 적합 / 보완 | (서명) |
| 2 단독 점검 | 밸브 조작, 계측기 영점 | (기록) | 적합 / 보완 | (서명) |
| 3 가압·통수 | 누설, 진동, 소음, 지시 압력 | (기록) | 적합 / 보완 | (서명) |
| 4 혼합 확인 | 약제 흡입 및 혼합 상태 | (기록) | 적합 / 보완 | (서명) |
| 5 복구 | 밸브 상시 위치, 잔류물 처리 | (기록) | 적합 / 보완 | (서명) |
| 6 인수인계 | 서류, 설명, 교육 여부 | (기록) | 완료 | (서명) |
참여자별 역할 분담
시운전은 여러 주체가 함께 움직이므로 누가 무엇을 책임지는지 미리 정해 두면 현장에서 혼선이 줄어듭니다. 역할 구분은 계약과 현장 조건에 따라 달라질 수 있습니다.
| 참여자 | 주요 역할 | 확인할 서류 |
|---|---|---|
| 시공 담당 | 작동 조작, 이상 시 정지, 시정 조치 | 시운전 계획서, 작업 기록 |
| 감리·검사 담당 | 도서 대조, 시험 입회, 판정 확인 | 설계도서, 시험 기록 |
| 관리자(발주처) | 방호 영향 협의, 출입 통제, 인수 | 인수인계 서류 |
| 제조사(필요 시) | 장비 사양 확인, 조정 지원 | 시방서, 매뉴얼 |
시운전에서 자주 놓치는 부분
- 밸브 원위치: 시운전을 위해 열거나 닫았던 밸브를 평상시 위치로 돌려놓지 않으면 비상 시 정상 작동하지 않을 수 있어, 복구 확인표로 위치를 점검합니다.
- 이물질 유입: 신설 배관에는 용접 찌꺼기나 먼지가 남을 수 있어, 통수 초기에 스트레이너 점검이 필요한지 판단합니다.
- 계측기 불일치: 압력계 지시가 서로 다르면 어느 것이 맞는지 먼저 가려야 합니다. 교체가 필요하면 폼탱크 압력계 교체를 참고하세요.
- 약제 회수: 시운전 중 방출되는 약제와 세정수는 임의 배수하지 않고 관련 법령에 맞춰 처리 계획을 세웁니다.
- 교육 누락: 담당자가 작동 방법과 비상 정지 방법을 알지 못하면 시운전의 효과가 반감됩니다.
시운전은 성능시험과 구별됩니다. 시운전은 설비가 전반적으로 작동하는지 확인하는 단계이고, 성능시험은 항목별로 요구 성능을 만족하는지 검증하는 단계입니다. 후속 성능 검증은 폼탱크 성능시험에서 확인하실 수 있습니다. 설비의 형식과 규모에 따라 두 단계를 묶어 진행하기도 하므로, 일정 협의 때 범위를 분명히 해 두는 것이 좋습니다.
현장 적용 사진

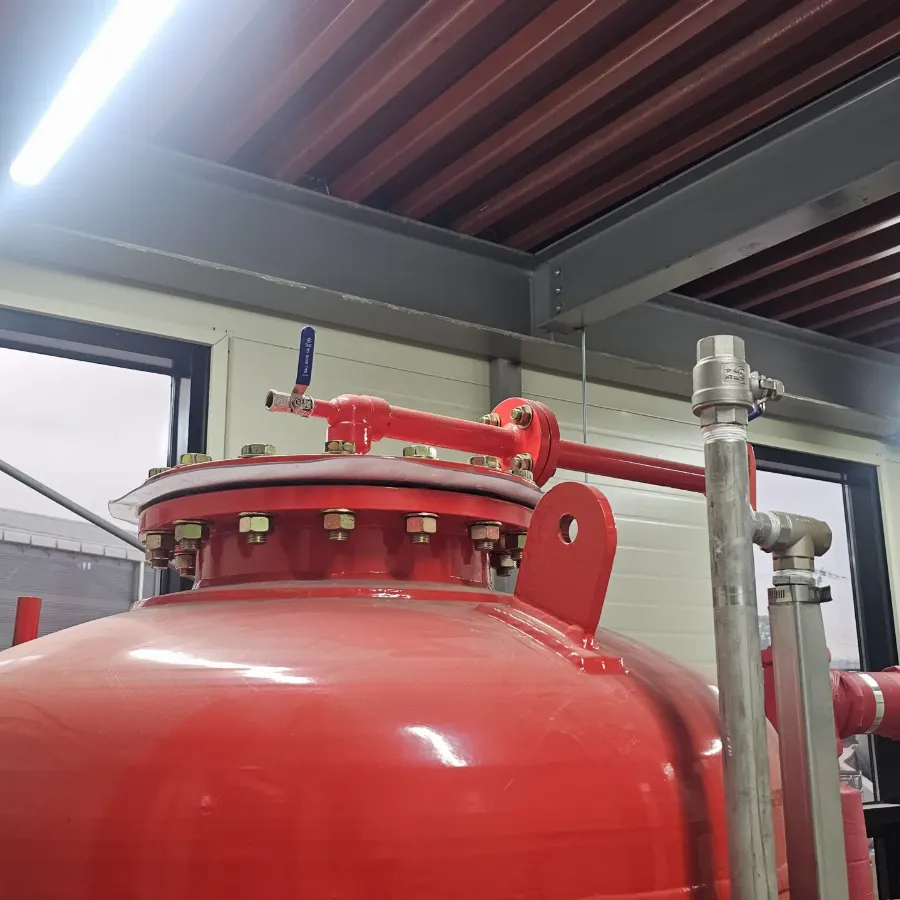

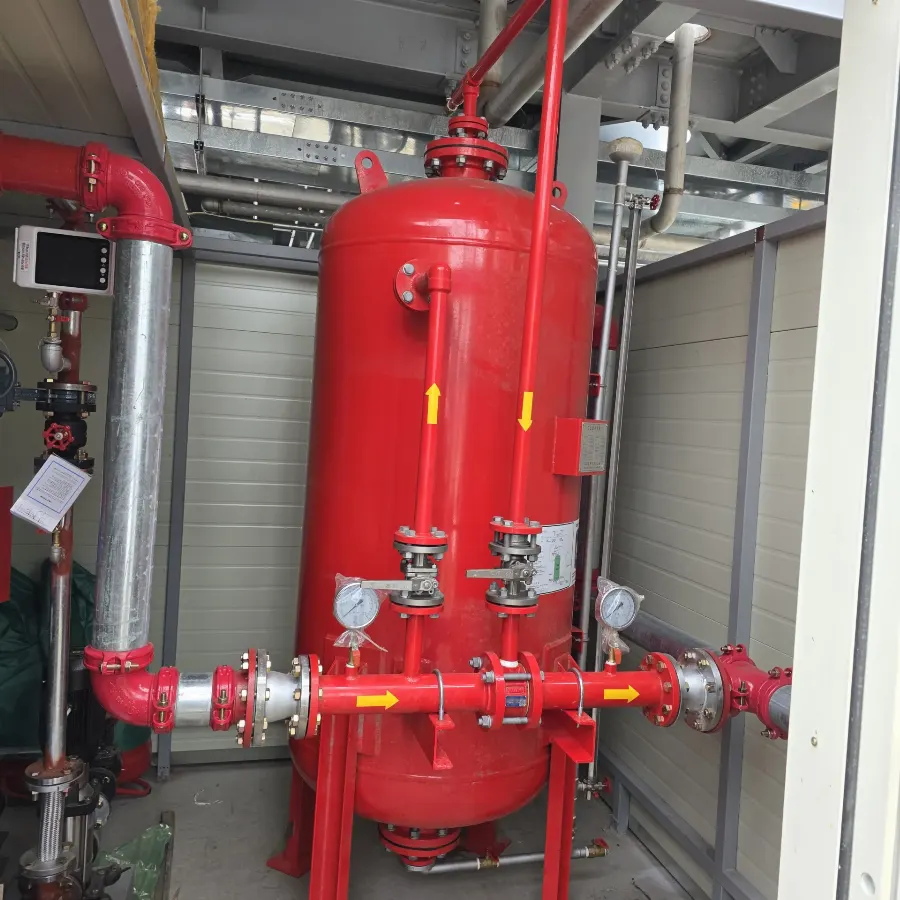

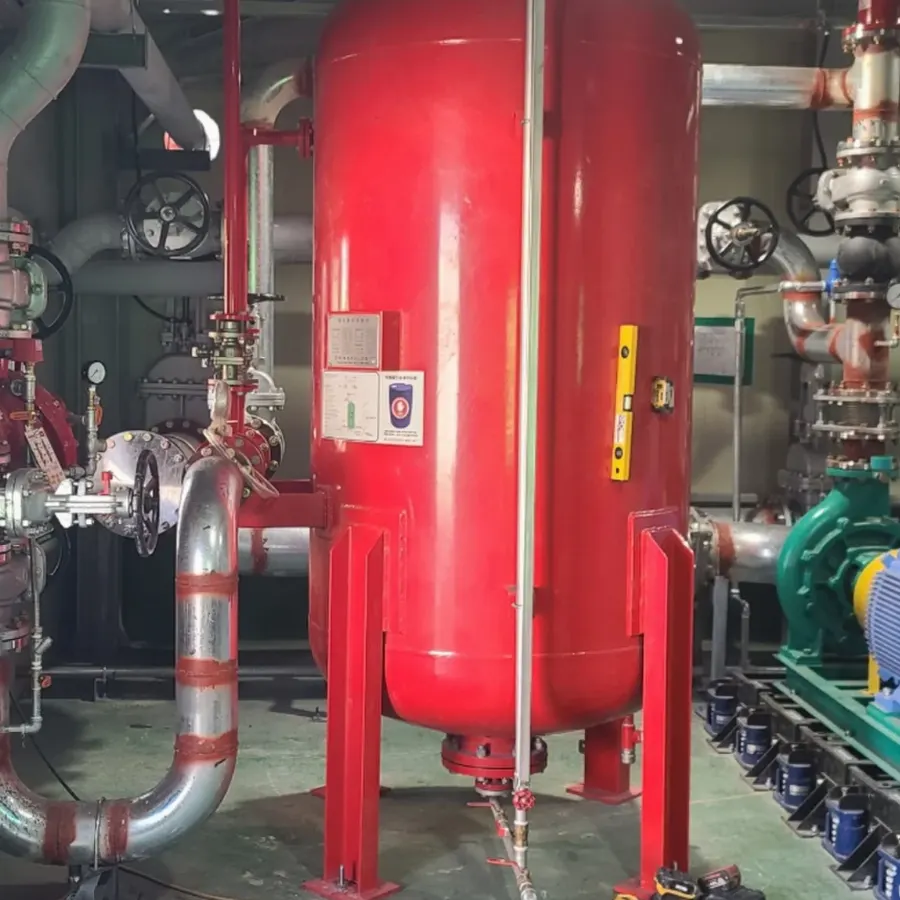

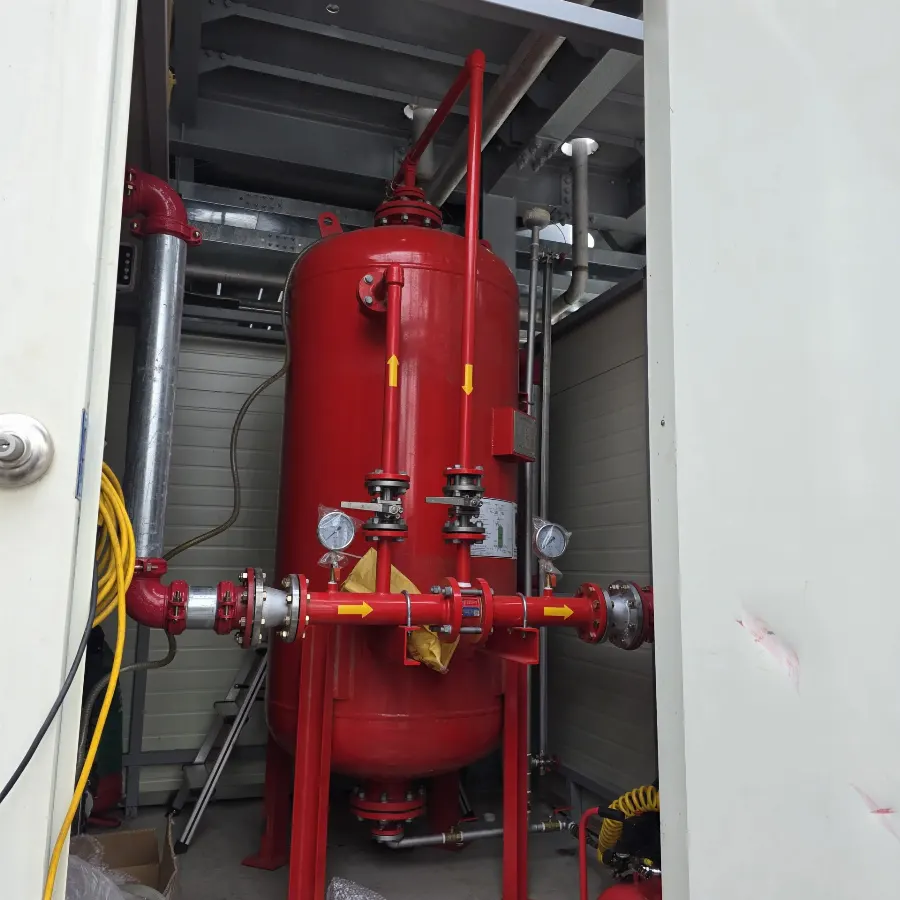

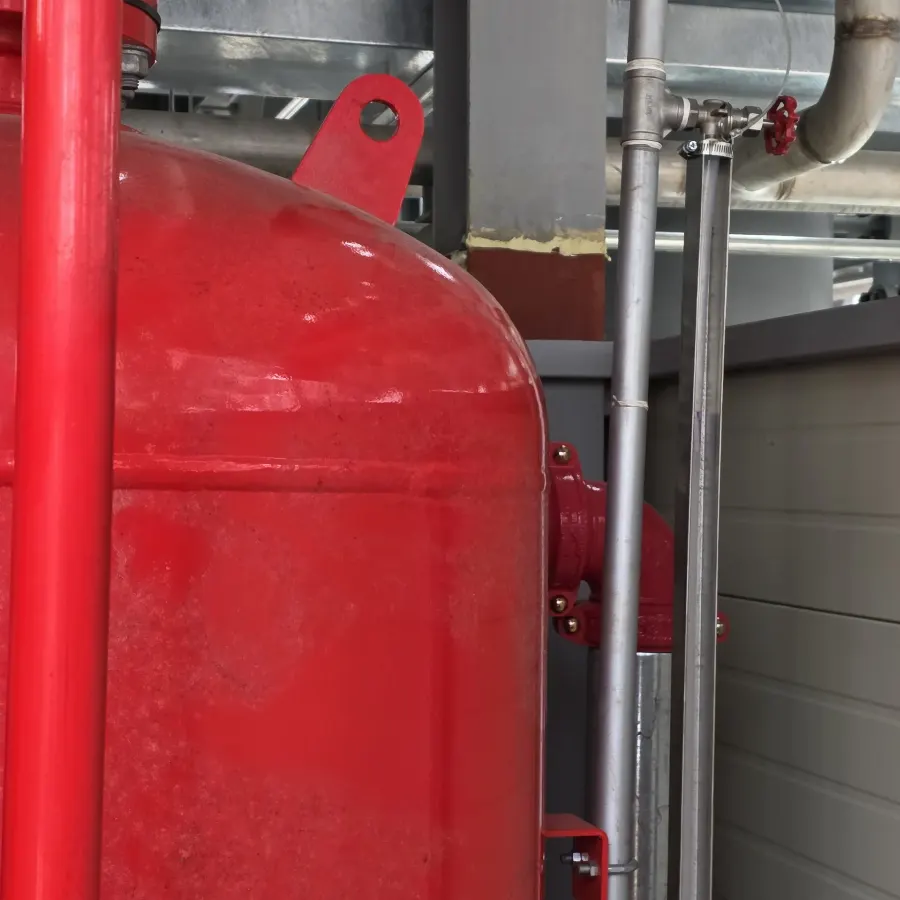

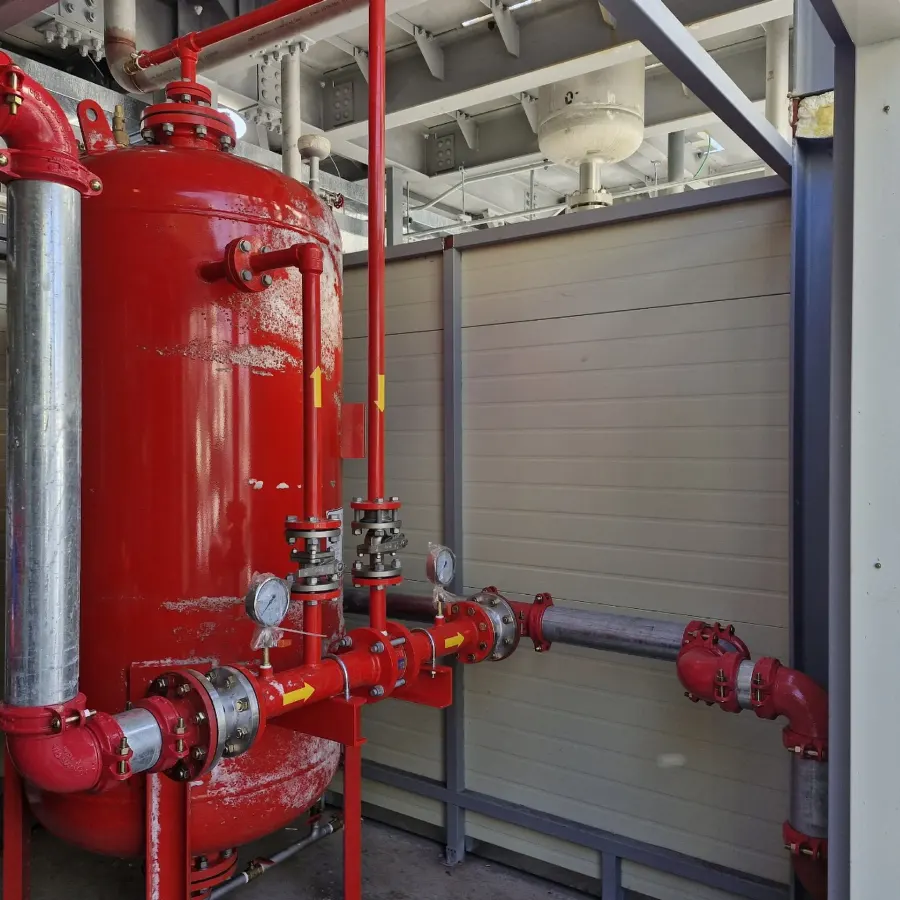

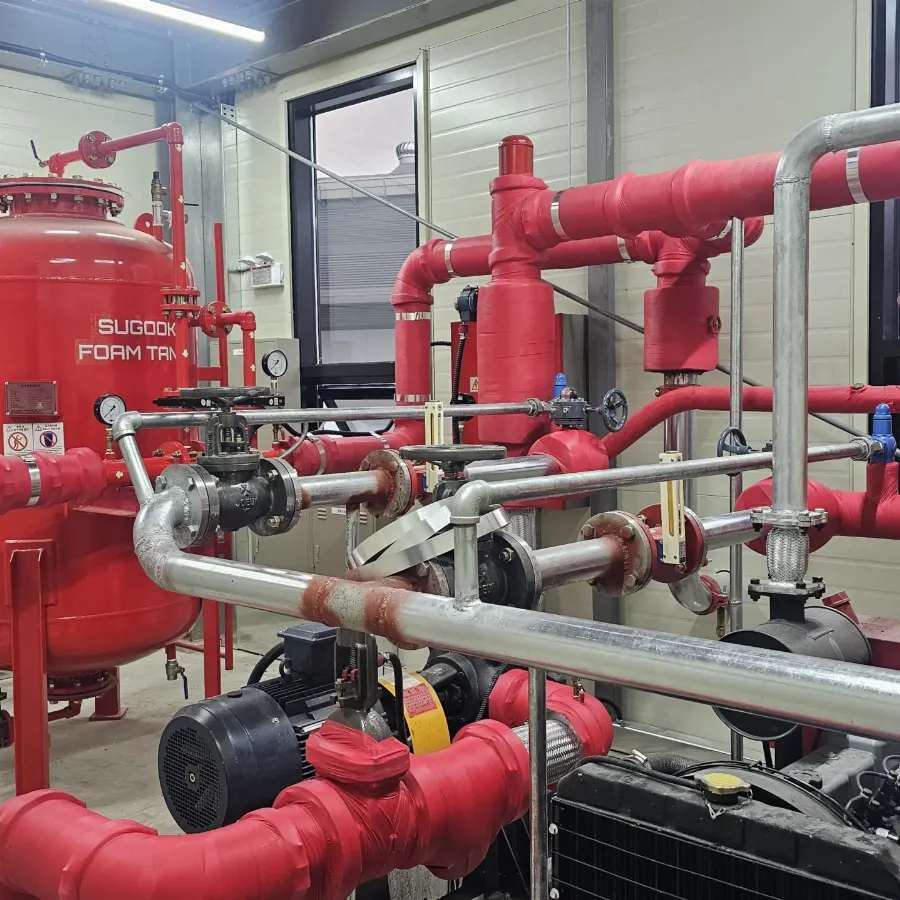

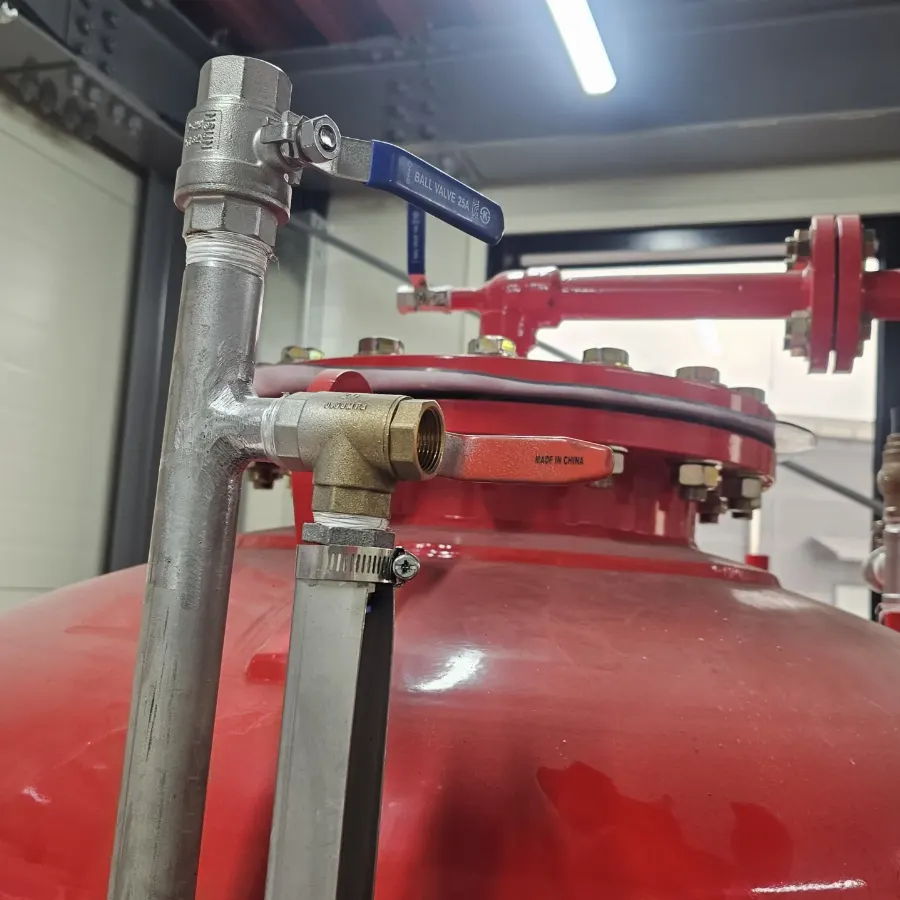

폼탱크와 배관, 밸브, 계측기가 설치된 현장 사진입니다. 구성 이해를 돕는 참고 자료입니다.
폼탱크 시운전 자주 묻는 질문
Q. 폼탱크 시운전은 무엇을 확인하는 단계인가요?
A. 설치된 설비가 도면대로 작동하는지 확인하는 단계입니다. 밸브 조작, 가압 시 누설과 진동, 약제 혼합, 복구 상태를 순서대로 보며 결과를 기록합니다. 판정 기준값은 설계도서와 제조사 지침에 따라 달라지므로 사전 확인이 중요합니다.
Q. 시운전과 성능시험은 어떻게 다른가요?
A. 시운전은 전반적 작동 여부를, 성능시험은 항목별 요구 성능 충족 여부를 확인합니다. 두 단계가 한 번에 진행되기도 하지만 목적이 다르므로, 일정을 잡을 때 어디까지를 시운전으로 볼지 범위를 먼저 합의해야 합니다.
Q. 시운전 전에 준비해야 할 서류는 무엇인가요?
A. 설계도서와 계통도, 제조사 시방서, 자재 승인 자료, 약제 규격 자료가 기본입니다. 여기에 시운전 계획서와 기록 양식을 준비하면 진행이 수월합니다. 필요한 서류의 범위는 발주처와 감리 요구에 따라 다르므로 사전에 확인하세요.
Q. 시운전 중 이상이 발견되면 어떻게 하나요?
A. 즉시 가동을 멈추고 원인을 확인한 뒤 시정하고 해당 단계를 다시 진행합니다. 누설, 이상 진동, 지시 불일치는 임의로 넘기지 않고 기록해야 하며, 시정 결과도 함께 남겨 이후 인수인계 자료에 포함합니다.
Q. 시운전 후 인수인계에는 무엇이 포함되나요?
A. 시운전 기록, 시정 내역, 최종 밸브 위치, 설비 도면과 사양서, 담당자 설명과 교육이 포함됩니다. 이후 인수검사에서 서류와 현장을 대조하므로, 누락 없이 정리해서 넘기는 것이 중요합니다.
Q. 시운전에 걸리는 시간은 얼마나 되나요?
A. 설비 규모와 범위에 따라 달라 일률적으로 말하기 어렵습니다. 단일 탱크와 짧은 배관이라면 하루 안에 마무리되는 경우도 있지만 여러 구역이 연동되면 더 길어질 수 있으니, 현장 정보를 알려 주시면 확인 후 일정을 안내해 드립니다.
