체크밸브의 구조: 부품 6개를 한 장으로
- 연결부(플랜지·나사) — 배관과 만나는 단면입니다. 규격과 접속 방식이 배관 계통과 맞아야 합니다.
- 몸체(바디) — 압력을 견디는 외피로, 유체가 지나는 통로를 만듭니다.
- 시트(밸브 자리) — 디스크가 닫힐 때 맞닿는 면으로, 기밀의 핵심입니다.
- 디스크(밸브판) — 흐름이 있으면 열리고 멈추거나 역류하면 시트로 돌아와 막습니다.
- 커버와 힌지 핀 — 디스크의 회전축을 잡고 점검 시 내부에 접근하는 경로가 됩니다.
- 흐름 방향 표시 — 몸체에 주조·각인된 화살표로, 설치 방향을 확인하는 기준입니다.
부품별 기능과 이상이 생겼을 때의 영향
체크밸브는 구동부가 거의 없는 수동형 부품입니다. 모터나 신호선이 없고 유체의 흐름 자체가 디스크를 밀어 올리기 때문에 구조가 단순하지만, 그만큼 마모·이물질·부식이 곧바로 기능 저하로 이어집니다. 아래 표는 부품 단위로 기능과 이상 시 나타나는 영향을 정리한 것으로, 실제 부품 명칭과 구성은 제조사 도면을 따릅니다.
| 부품 | 기능 | 이상 시 영향 | 확인 방법 |
|---|---|---|---|
| 몸체 | 압력 경계 형성, 유로 확보 | 외부 누설, 균열, 도장 박리 후 부식 | 육안 점검, 접합부 누설 여부 확인 |
| 시트 | 디스크와 접촉해 역류 차단 | 미세 누설, 닫힘 불량 | 분해 점검 시 접촉면의 긁힘·변형 확인 |
| 디스크 | 흐름에 따라 열림·닫힘 | 고착으로 열리지 않거나 닫히지 않음 | 작동 시 소음, 흐름 불량, 분해 점검 |
| 힌지 핀 / 스프링 | 디스크의 회전·복귀 보조 | 복귀 지연, 채터링(떨림), 소음 | 유량 변동 시 진동·소음 청취, 분해 점검 |
| 커버·가스켓 | 내부 접근, 밀봉 | 커버부 누설, 약제 흔적 | 가스켓 주변 흔적과 체결 상태 확인 |
| 방향 표시 | 설치 방향 식별 | 반대로 설치되면 기능 상실 | 설치·교체 후 화살표와 흐름 방향 대조 |
역류 방지 원리: 열림에서 닫힘까지
체크밸브의 동작은 압력 차이로 설명됩니다. 입구 쪽 압력이 출구 쪽보다 충분히 높으면 디스크가 시트에서 떨어져 열리고, 압력 차이가 사라지거나 뒤집히면 디스크가 시트로 되돌아와 유로를 닫습니다. 열리기 시작하는 압력 차이(개방 압력)는 형식과 스프링 유무에 따라 다르므로 수치는 제조사 사양서에서 확인해야 합니다.
포소화설비에서 역류가 문제 되는 이유는 두 가지입니다. 첫째, 약제가 급수 쪽 배관으로 흘러가면 다른 설비의 물에 약제가 섞이거나 약제 손실이 생깁니다. 둘째, 물이 약제 라인으로 들어오면 약제가 희석되어 혼합 비율이 달라질 수 있습니다. 어느 지점에 체크밸브를 둘지는 비례혼합 방식(프레셔 프로포셔너, 라인 프로포셔너, 펌프 프로포셔너 등)과 설계에 따라 달라지며, 화재안전기술기준(NFTC 105)의 취지에 맞게 설계도서에 반영되어 있어야 합니다.
체크밸브 형식 비교
같은 체크밸브라도 형식에 따라 디스크가 움직이는 방식과 설치 자세, 압력 손실이 다릅니다. 교체 시 같은 형식·같은 규격을 선택하는 것이 원칙이며, 형식을 바꿔야 한다면 배관 설계 변경 검토가 먼저 필요합니다.
| 구분 | 스윙형 | 리프트형 | 웨이퍼(듀얼 플레이트)형 |
|---|---|---|---|
| 디스크 움직임 | 힌지를 축으로 회전 | 시트 위로 수직 상승 | 스프링이 있는 두 개의 판이 접힘 |
| 설치 자세 | 수평·수직 모두 가능 (제조사 확인) | 수평 배관에 주로 사용 | 플랜지 사이에 끼워 설치 |
| 특징 | 흐름 저항이 작은 편 | 밀폐성이 좋은 편이나 저항이 큼 | 길이가 짧고 가벼움 |
| 점검 포인트 | 힌지 핀 마모, 디스크 고착 | 디스크 가이드 이물질 | 스프링 피로, 플레이트 변형 |
이상 증상: 이런 신호가 보이면 확인합니다
역류 흔적
정지 상태에서 약제 라인에 물이 보이거나, 급수 쪽에서 약제 색이 확인됩니다. 디스크가 시트에 닿지 못하는 닫힘 불량을 의심합니다.
작동 소음·진동
가동 중 쿵쿵거리는 소리나 배관 떨림은 디스크가 열렸다 닫히기를 반복하는 채터링일 수 있습니다. 유량 조건과 부품 마모를 함께 확인합니다.
흐름 불량
압력계 지시가 평소와 다르거나 약제 공급이 지연되면 디스크가 열린 채 걸리거나 이물질로 막혔을 가능성이 있습니다.
외부 누설
커버나 플랜지 주변의 젖은 자국, 결정화된 약제, 녹물이 보이면 가스켓 열화나 체결 불량을 확인합니다.
부식·도장 박리
몸체 표면의 녹과 도장 들뜸은 내부 부식의 전조일 수 있습니다. 습도가 높은 기계실에서는 특히 주의합니다.
증상이 하나만 나타나는 경우는 드물고, 소음과 압력 변화가 함께 나타나는 경우가 많습니다. 증상을 기록해 두면 현장 점검 시 원인을 좁히는 데 큰 도움이 됩니다. 밸브 개폐 상태와 누설 중심의 일반 점검은 폼탱크 밸브 점검 페이지에서, 이 페이지는 체크밸브라는 부품의 구조와 기능에 집중합니다.
폼탱크 배관에서 체크밸브가 놓이는 위치
폼탱크 계통에서 체크밸브는 흐름이 한 방향으로 고정되어야 하는 지점에 배치됩니다. 대표적으로 급수 배관과 약제 배관이 만나는 합류부 전후, 비례혼합장치의 약제 유입측, 펌프 토출측 등이 있습니다. 어디에 어떤 형식을 쓰는지는 방식마다 다르므로 일률적으로 말할 수 없고, 반드시 설계도서의 계통도를 기준으로 합니다.
- 합류부 전후: 물과 약제가 만나는 지점에서 서로의 라인으로 넘어가지 않도록 방향을 고정합니다.
- 비례혼합장치 인근: 약제 흡입 라인의 방향이 흔들리면 혼합 비율에 영향을 줄 수 있어 방향 유지가 중요합니다.
- 펌프 토출측: 펌프가 멈췄을 때 배관 내 유체가 펌프 쪽으로 되돌아가는 것을 막습니다.
- 점검·분해 공간: 커버를 열 수 있는 여유 공간이 있어야 점검과 교체가 가능합니다.
계통 전체 흐름은 폼탱크 배관계통도에서, 설치 후 검증은 폼탱크 시운전과 폼탱크 성능시험에서 이어서 확인하실 수 있습니다.
체크밸브 방향 확인이나 교체가 필요한 현장이라면 상태를 알려 주세요.
전화·문자 상담 신청교체·점검 시 기록해 두면 좋은 항목
체크밸브를 교체하거나 분해 점검할 때는 다음 정보를 남겨 두는 것이 좋습니다. 같은 부품을 다시 구하거나 이력을 비교할 때 기준이 되기 때문입니다.
| 기록 항목 | 내용 |
|---|---|
| 식별 정보 | 제조사, 모델명, 호칭 구경, 접속 방식(플랜지·나사), 설치 위치 |
| 설치 방향 | 몸체 화살표와 실제 흐름 방향, 수평·수직 자세 |
| 상태 소견 | 시트 접촉면, 디스크, 힌지·스프링, 가스켓의 육안 상태 |
| 조치 내용 | 청소, 부품 교환, 전체 교체 여부와 사용 부품 규격 |
| 확인 결과 | 교체 후 흐름 방향, 누설 여부, 소음·진동 여부 |
이 기록은 이후 점검 일정을 정하거나 노후 상태를 판단할 때 귀중한 자료가 됩니다. 점검 간격은 설비 형식과 관련 법령에 따라 달라지므로, 소방시설 자체점검(작동점검·종합점검) 일정과 함께 관리하시기를 권합니다.
현장 적용 사진

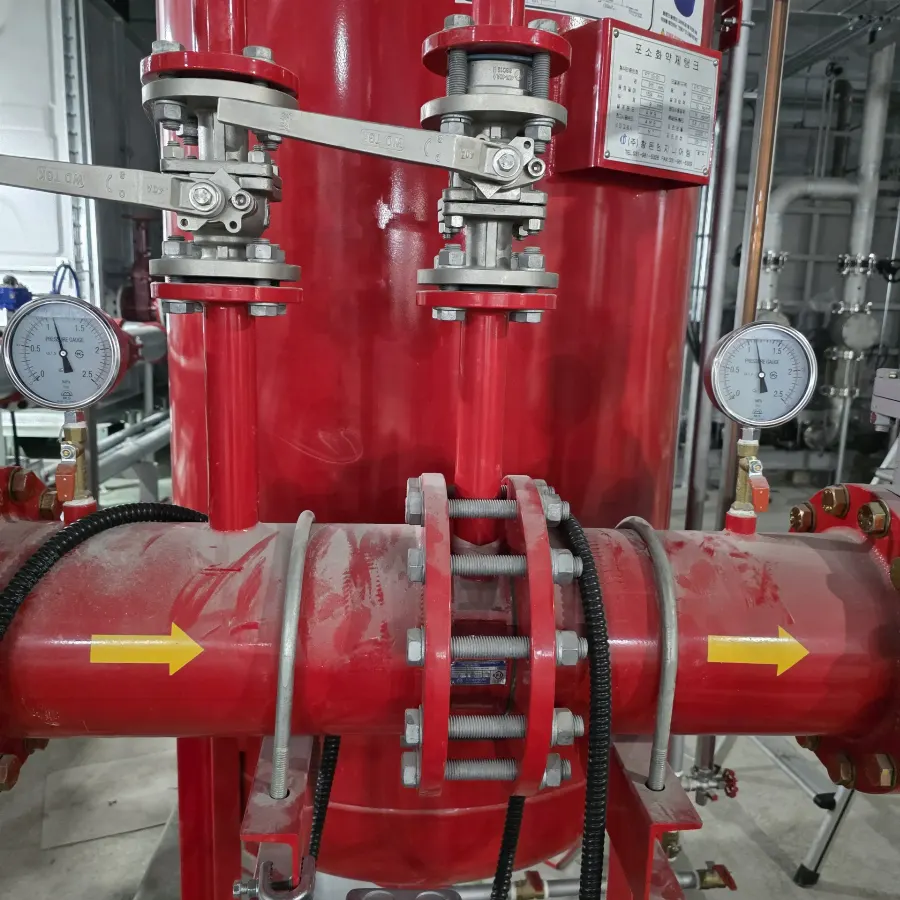

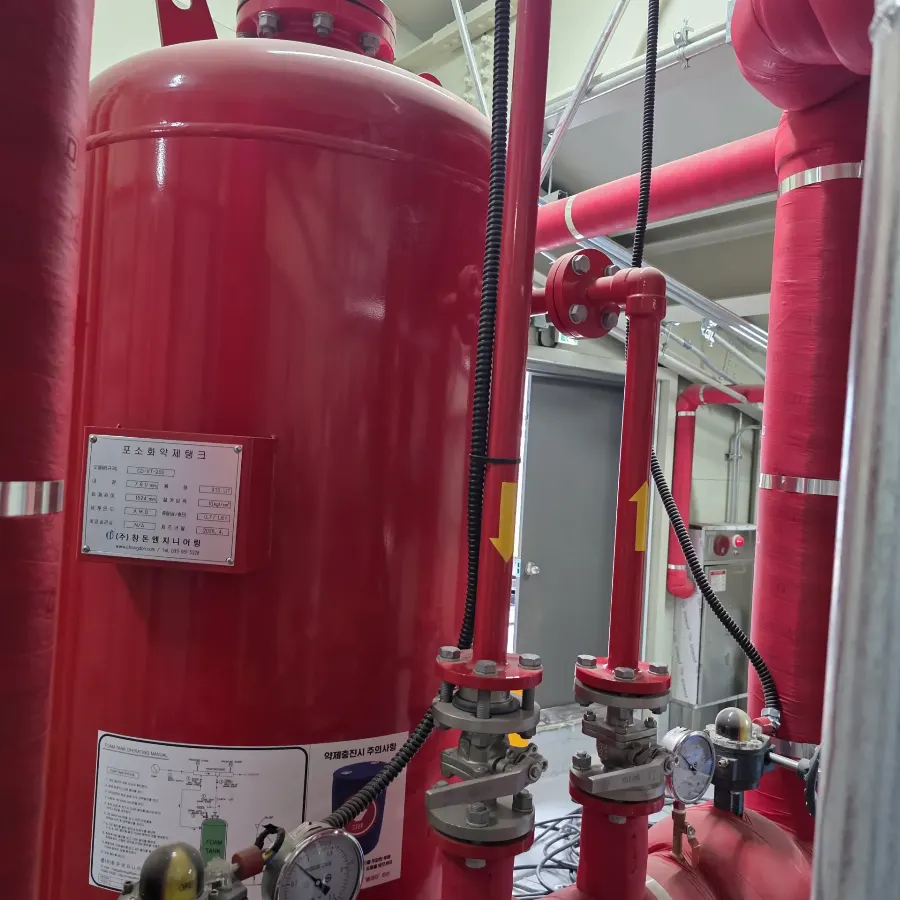

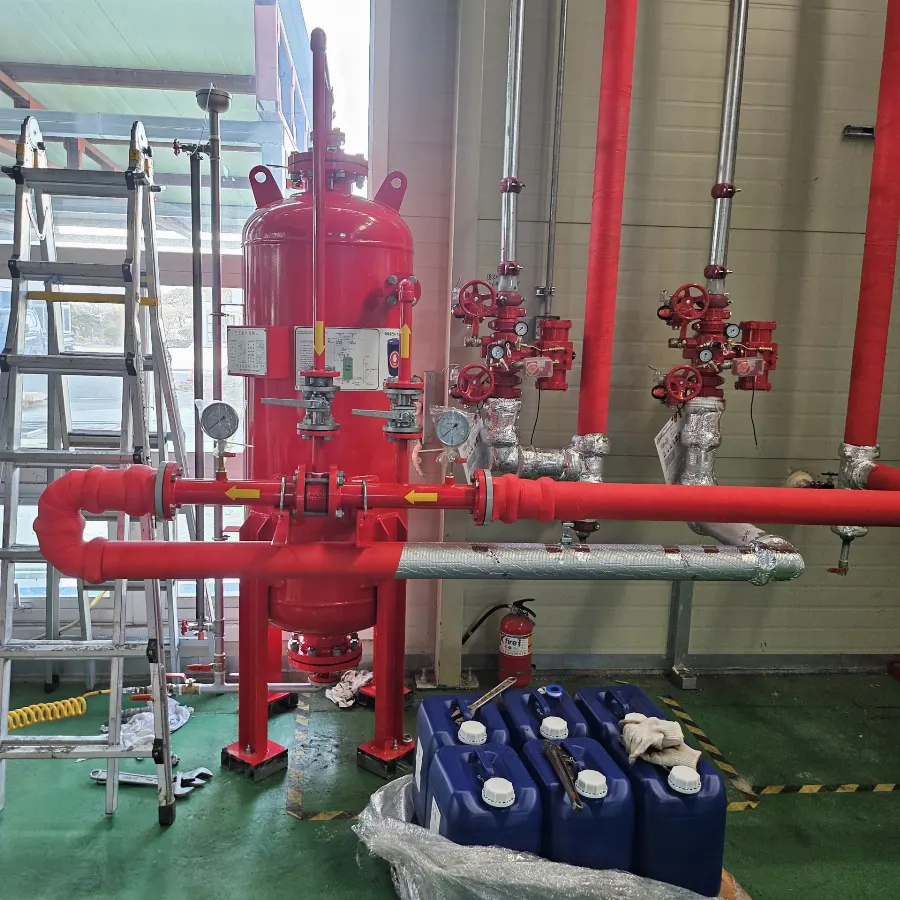

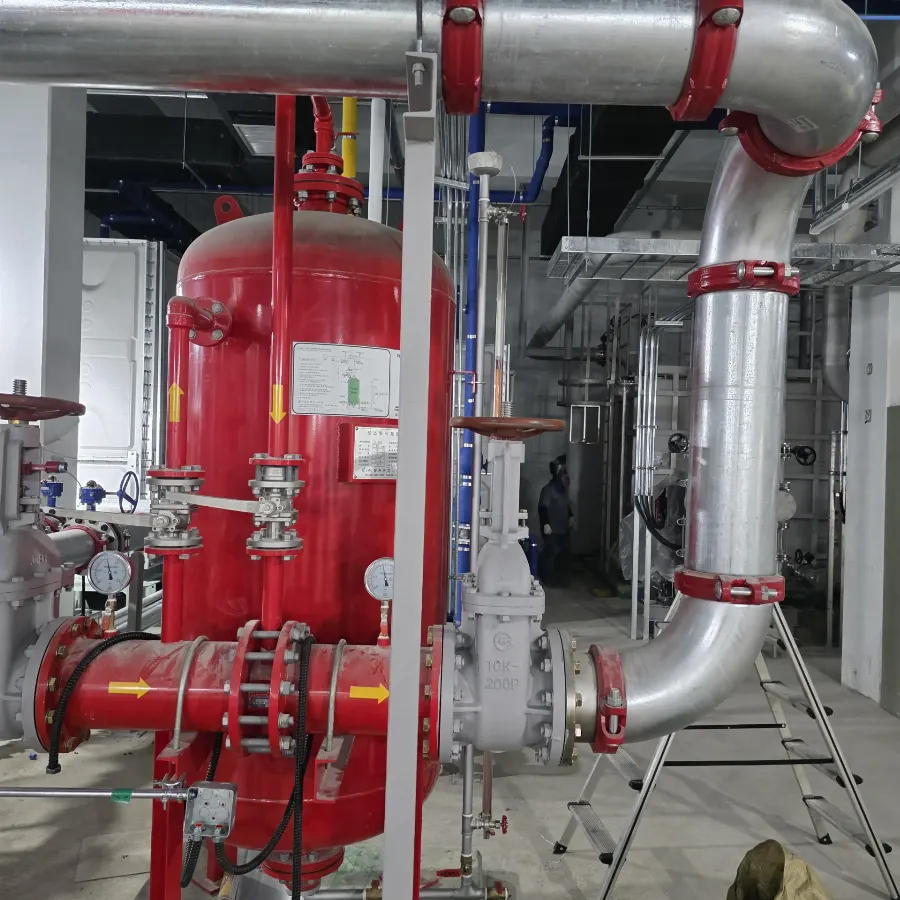

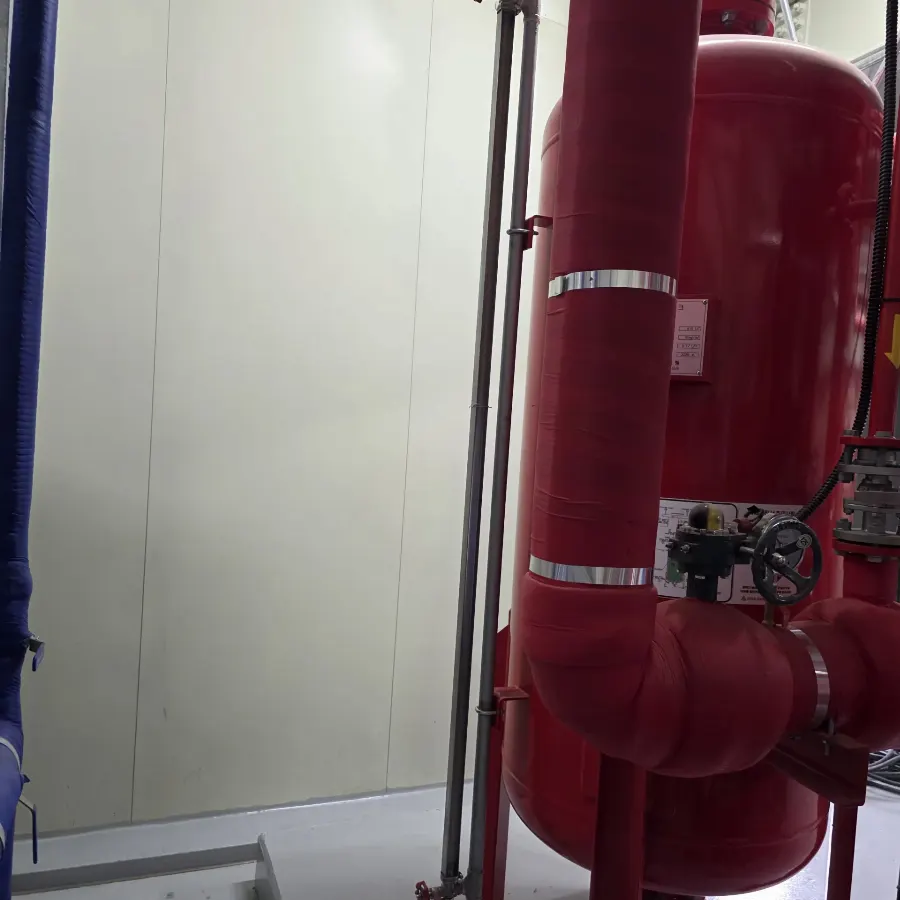

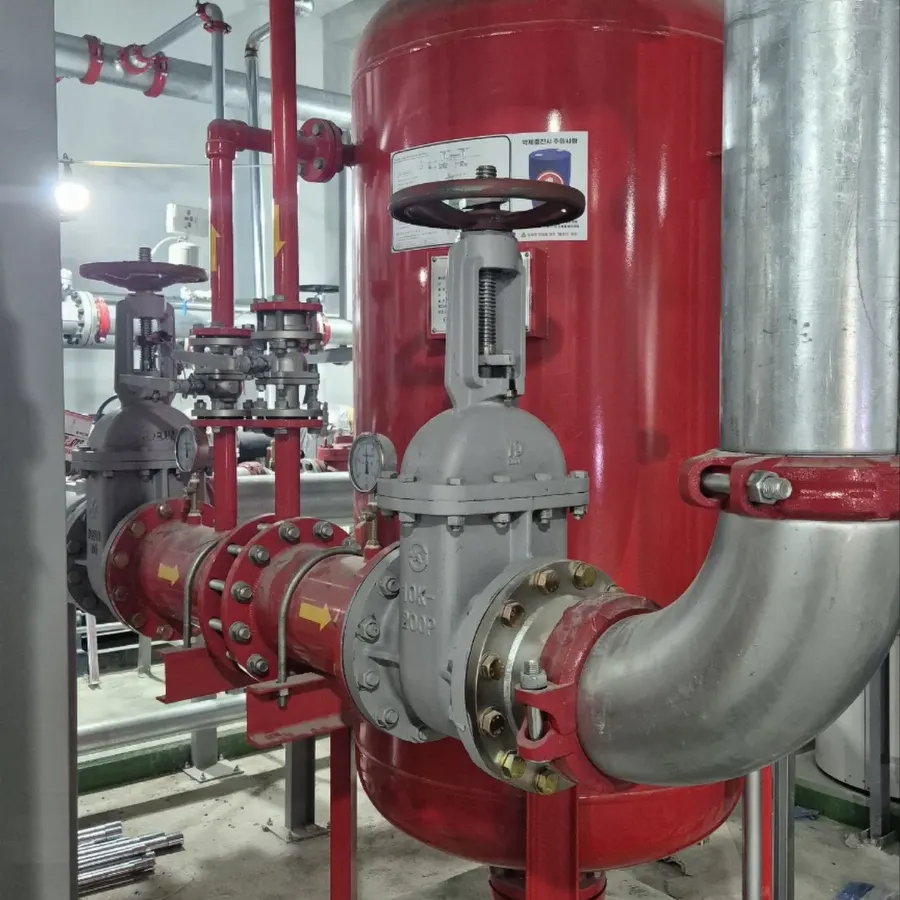

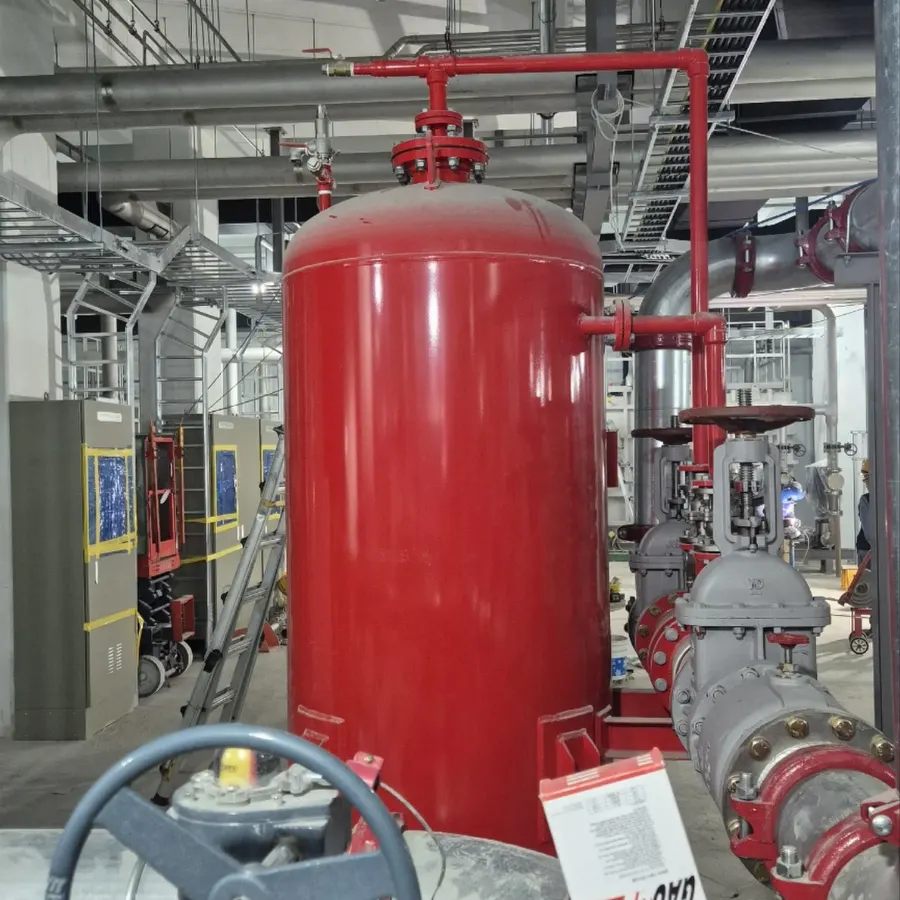

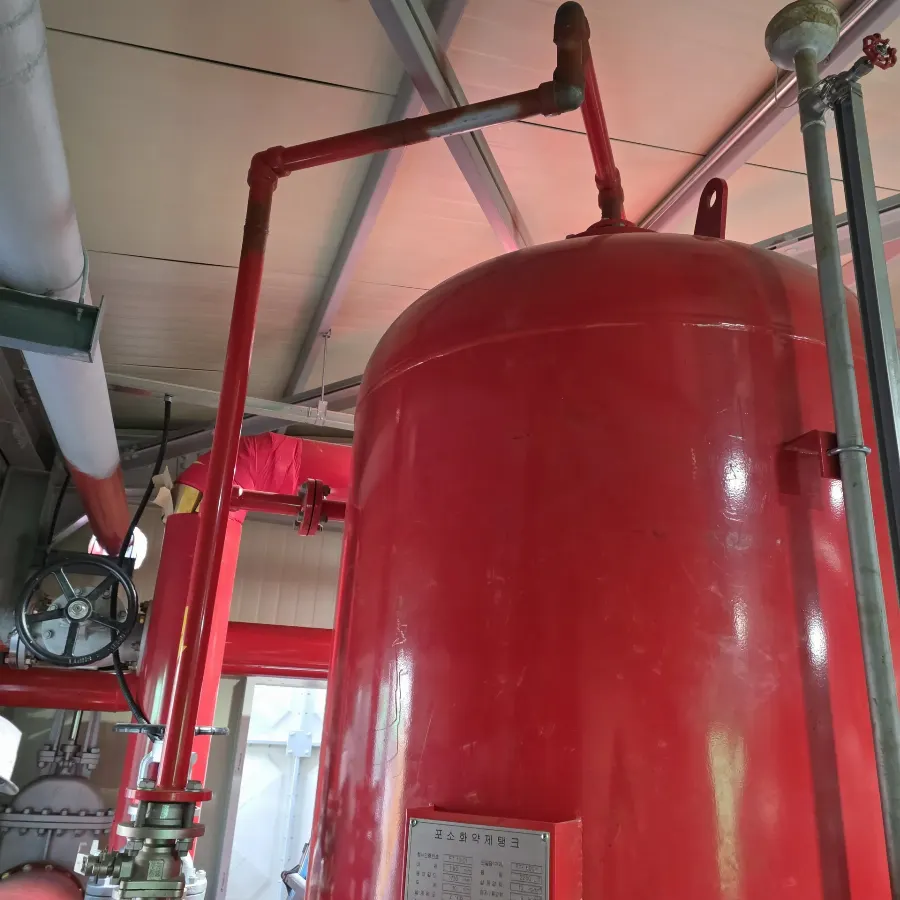

아래는 폼탱크와 배관, 밸브가 실제로 설치된 현장 사진입니다. 사진은 구성 이해를 돕기 위한 참고 자료이며 특정 부품의 성능이나 상태를 보증하지 않습니다.
폼탱크 체크밸브 자주 묻는 질문
Q. 폼탱크 체크밸브는 정확히 무슨 역할을 하나요?
A. 유체가 정해진 방향으로만 흐르게 하고 반대 방향 흐름을 막는 것이 역할입니다. 포소화설비에서는 물이 약제 라인으로, 약제가 급수 배관으로 넘어가는 것을 막아 혼합 비율과 약제 보존을 지키는 데 쓰입니다. 구체적인 설치 위치는 설계도서의 계통도에서 확인합니다.
Q. 체크밸브가 고장 났는지 어떻게 알 수 있나요?
A. 역류 흔적, 작동 소음, 압력 변화, 외부 누설 중 하나라도 보이면 점검 대상입니다. 정지 상태에서 약제 라인에 물이 보이거나 가동 중 배관이 떨리면 디스크 고착이나 닫힘 불량을 의심할 수 있으며, 정확한 판단은 분해 점검으로 확인해야 합니다.
Q. 체크밸브는 방향을 반대로 달면 어떻게 되나요?
A. 반대로 설치하면 정방향 흐름이 막혀 설비가 제대로 작동하지 않을 수 있습니다. 몸체에 새겨진 화살표를 실제 흐름 방향과 대조해야 하고, 교체 후에는 시운전에서 흐름 방향과 누설 여부를 반드시 확인해야 합니다. 방향 오류는 육안으로 쉽게 예방됩니다.
Q. 스윙형과 리프트형 중 어떤 것을 써야 하나요?
A. 설계도서에 명시된 형식과 규격을 그대로 쓰는 것이 원칙입니다. 스윙형은 흐름 저항이 작은 편이고 리프트형은 밀폐성이 좋은 편이지만, 설치 자세와 허용 압력이 제품마다 다릅니다. 형식을 바꾸려면 배관 설계와 제조사 사양을 먼저 검토해야 합니다.
Q. 체크밸브 교체는 설비를 세워야 하나요?
A. 대부분 해당 구간을 격리하고 압력을 해소한 뒤 작업하므로 설비 일부를 정지해야 합니다. 정지 범위와 시간은 설비 구성에 따라 다르며, 방호 공백이 생기지 않도록 일정과 대체 수단을 관리자와 사전에 협의해야 합니다. 현장 확인 후 일정을 안내해 드립니다.
Q. 체크밸브 점검 결과는 어디에 남기나요?
A. 제조사, 규격, 설치 방향, 상태 소견, 조치 내용을 점검 기록부에 남기는 것이 좋습니다. 소방시설 자체점검 결과와 함께 보관하면 이후 노후도 판단과 부품 수급에 도움이 되며, 사진을 함께 첨부하면 이력 비교가 쉬워집니다.
