폼탱크 기밀시험
폼탱크 기밀시험은 탱크와 배관 접속부를 정해진 시험 압력으로 가압해 일정 시간 유지하면서 압력 강하와 누설 흔적이 없는지 확인하고 합격 여부를 판정하는 시험입니다. 2026년 기준으로 시험 압력과 유지 시간은 설비 형식과 적용 기준, 제조사 시험 절차에 따라 달라지므로 설계도서와 해당 기준으로 먼저 확정하고, 단계적 승압과 안전 조치를 지켜 진행합니다.
기밀시험 상담 신청
기밀시험이란 무엇인가
기밀시험은 설비가 압력을 받았을 때 새지 않는지를 객관적으로 증명하는 시험입니다. 평소 육안으로 젖은 자국을 찾는 누설점검이 이상 징후를 발견하는 일이라면, 기밀시험은 기준 압력을 걸고 유지하면서 그 결과를 합격 또는 불합격으로 판정하는 절차입니다. 두 가지는 목적과 결과물이 다릅니다. 이 페이지는 기존 누설점검 안내와 달리 적용 시험기준을 확인하는 방법과 결과 판정에 초점을 맞춥니다.
기밀시험은 신규 설치나 보수 후 인수 단계, 블래더 교체와 맨홀 재조립 후, 누설이 의심되어 원인을 확정해야 할 때 주로 실시합니다. 시험 압력, 시험 매체, 유지 시간, 합격 기준 같은 값은 설계도서, 시방서, 탱크 제작사의 시험 절차, 그리고 해당되는 경우 압력용기 관련 법령과 기준에서 정해집니다. 포소화설비의 화재안전기술기준(NFTC 105)과 소방시설 자체점검 항목도 함께 참고합니다. 이 글은 임의의 수치를 제시하지 않으며, 어떤 문서에서 기준을 찾아야 하는지를 먼저 안내합니다.
기밀시험 6단계 진행 순서
- 1기준 확인설계도서와 제조사 절차에서 시험 조건 확정
- 2안전 확인인원 통제, 계측기와 차단 상태 점검
- 3격리·준비시험 범위 격리, 공기 빼기, 연결부 확인
- 4단계 승압단계별로 올리며 이상 여부 확인
- 5유지·관찰정해진 시간 압력과 누설 흔적 관찰
- 6감압·판정안전하게 감압하고 결과 기록
시험 전 안전 확인
기밀시험에서 가장 중요한 부분은 시험 자체보다 시험 전 준비입니다. 가압 설비에는 압력만큼의 에너지가 저장되어 있어, 연결부가 풀리거나 부품이 이탈하면 인명 사고로 이어질 수 있습니다. 시험 매체로 공기나 질소 같은 기체를 쓰면 저장 에너지가 더 커서 특히 주의해야 하며, 물을 쓰는 방식과 기체를 쓰는 방식 중 무엇을 택할지도 기준과 현장 안전 규정에 따라 정합니다.
| 확인 영역 | 점검 내용 | 판단 근거 |
|---|---|---|
| 시험 조건 | 시험 압력, 매체, 유지 시간, 합격 기준을 문서로 확정 | 설계도서, 시방서, 제조사 절차 |
| 계측기 | 시험용 압력계 눈금 범위와 교정 상태 확인 | 교정 성적서, 제조사 권고 |
| 시험 범위 | 시험 구간과 격리 밸브, 막음 플랜지, 안전밸브 상태 확인 | 계통도, 현장 확인 |
| 체결 상태 | 플랜지 볼트, 맨홀 덮개, 가스켓, 나사 연결부 확인 | 조립 기준, 체결 절차 |
| 인원·구역 | 시험 구역 통제, 보호구 착용, 비상 정지 방법 공유 | 현장 안전 규정 |
| 감압 경로 | 이상 시 즉시 감압할 수 있는 밸브 위치와 방향 확인 | 작업 절차서 |
시험 압력과 판정 기준은 설비마다 다릅니다.
설비 조건 상담하기시험 대상과 적용 시험기준
기밀시험 대상은 폼탱크 본체만이 아닙니다. 압력을 받는 모든 접속부가 누설 후보입니다. 아래 표를 기준으로 대상을 정하고, 각 대상에 어떤 문서가 적용되는지 확인합니다.
| 대상 | 확인 포인트 | 기준을 찾을 곳 |
|---|---|---|
| 탱크 본체 | 용접부, 몸체, 하부 지지부 인접부 | 제작사 시험 성적, 명판, 압력용기 관련 기준(해당 시) |
| 맨홀·플랜지 | 가스켓 상태, 볼트 체결, 덮개 접합면 | 제조사 조립 절차, 체결 기준 |
| 배관 접속부 | 나사·플랜지·용접 접속의 누설 | 시방서, NFTC 105 관련 규정 |
| 밸브류 | 스템 패킹부, 시트 누설, 본체 접합부 | 밸브 제조사 자료 |
| 계측기 연결부 | 압력계 니플, 콕 밸브, 소형 배관 | 설계도서, 계측기 사양 |
| 안전 부속 | 안전밸브, 공기빼기 밸브 설치부 | 제조사 자료, 설계도서 |
기준이 서로 다른 문서에 흩어져 있을 때는 더 엄격한 쪽을 따르고, 판단이 어려우면 설계자와 제조사, 관할 소방서에 확인합니다. 적용 기준을 확인하지 않은 채 일반적인 감각으로 압력과 시간을 정하면 합격을 판정해도 근거가 되지 않습니다.
시험성적 기록 양식 예시
아래는 빈 양식으로 실제 시험 결과가 아닙니다. 항목 구성의 예시로만 사용하십시오.
(서명)
기 밀 시 험 기 록
결과 판정 방법
판정은 압력 유지와 누설 흔적 두 축으로 합니다. 유지 시간 동안 지시값이 허용 범위 안에서 유지되고, 접속부에서 젖은 자국이나 기포, 방울이 확인되지 않으면 합격으로 봅니다. 다만 온도 변화로 지시값이 조금 움직일 수 있고, 허용 변동의 크기는 기준 문서가 정하므로 현장 판단만으로 합격 처리하지 않습니다.
합격
기준에서 정한 유지 시간 동안 압력이 유지되고 누설 흔적이 없으며 기록이 완비된 경우입니다.
재시험·재확인
지시값 변동 원인이 온도, 공기 잔류, 계측기 문제로 의심될 때입니다. 원인을 정리한 뒤 같은 조건으로 다시 시험합니다.
불합격
접속부 누설이나 압력 강하가 확인된 경우입니다. 감압 후 누설 부위를 보수하고 재시험하며, 이력을 남깁니다.
불합격이 나왔다면 누설 위치를 특정해야 합니다. 비눗물이나 누설 검출액, 육안 확인, 구간 분할 시험을 조합해 위치를 좁히고, 가스켓 교체나 볼트 재체결, 부속 교체 같은 조치를 한 다음 같은 조건으로 재시험합니다. 보수 후에는 압력점검 기록과 대조해 압력 거동이 안정적인지도 확인합니다.
시험 기록은 인수검사와 이후 점검의 기준 자료가 됩니다. 시험 압력, 매체, 시간, 판정 근거, 사진을 함께 보관하면 다음 시험 때 비교가 쉽고, 설치 후 검증 단계인 인수검사에서도 제출 자료로 활용됩니다.

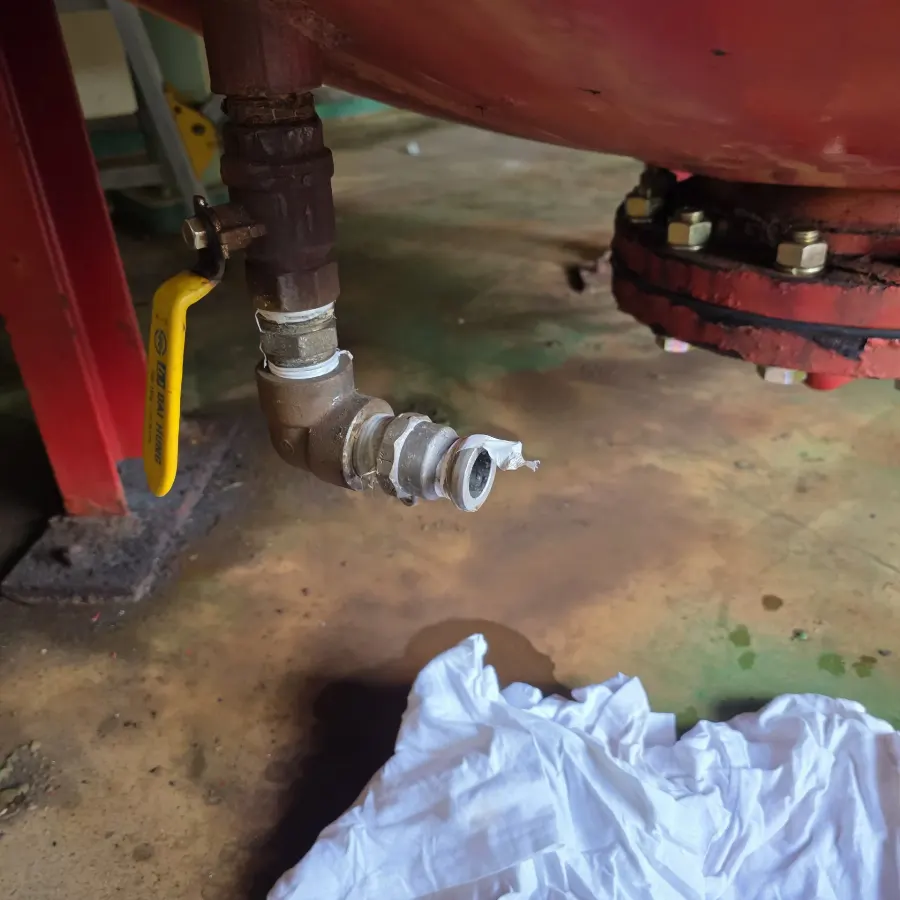

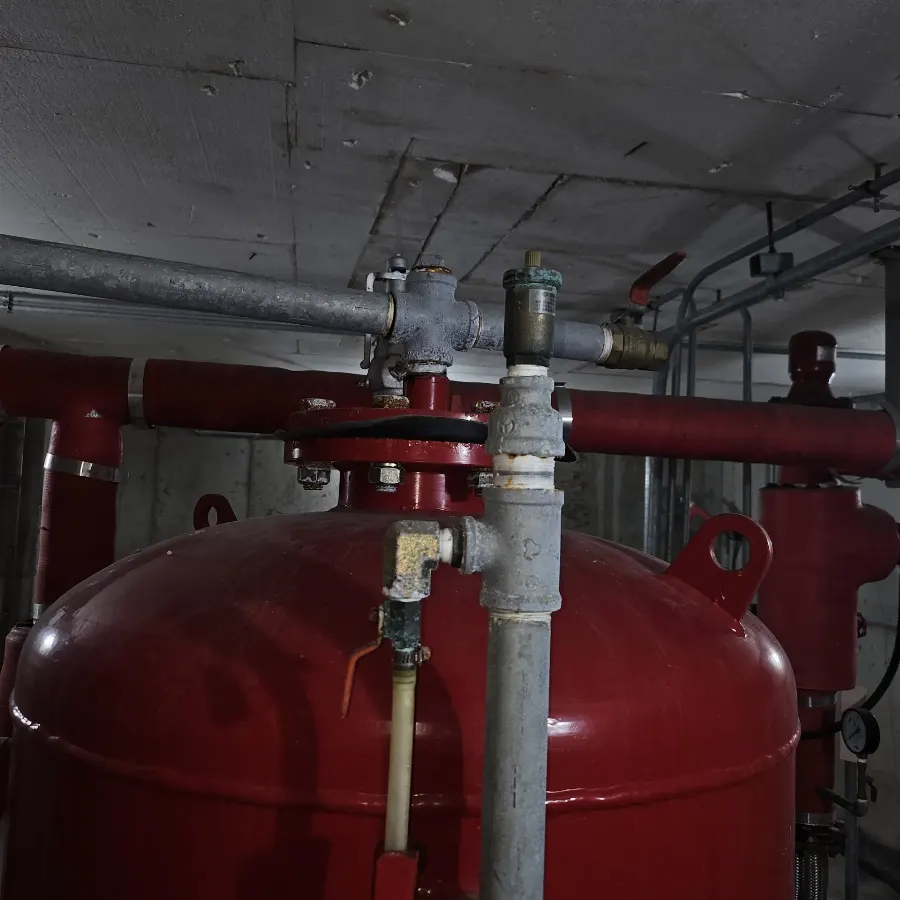

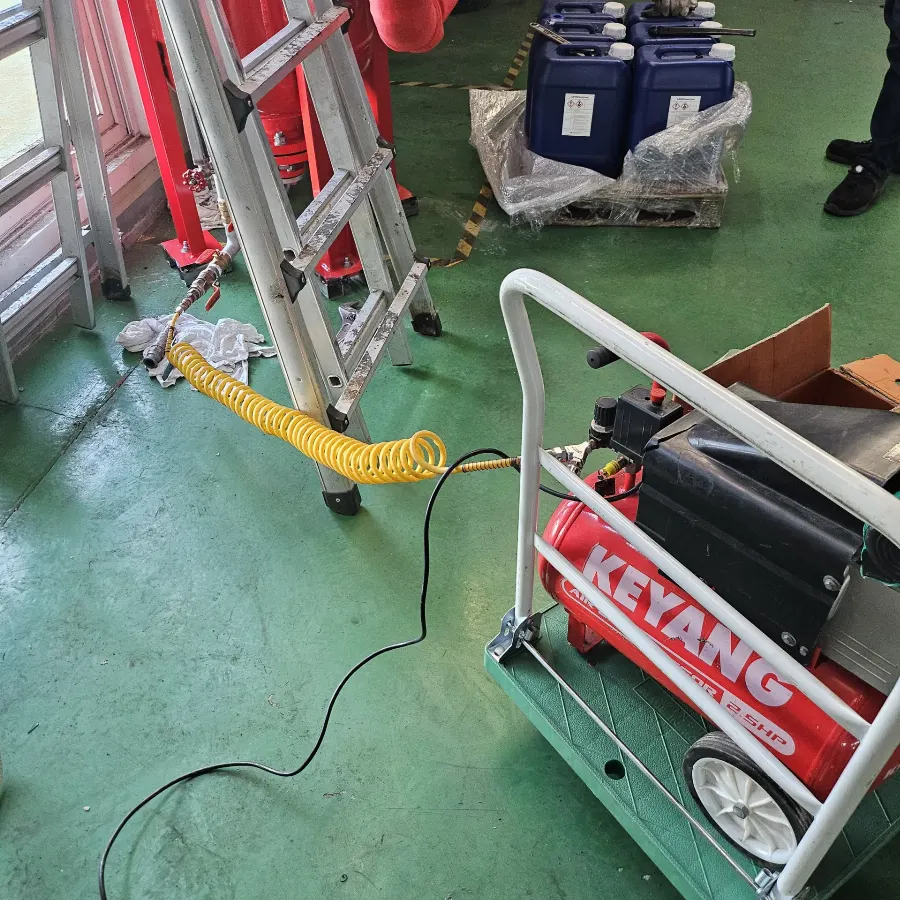

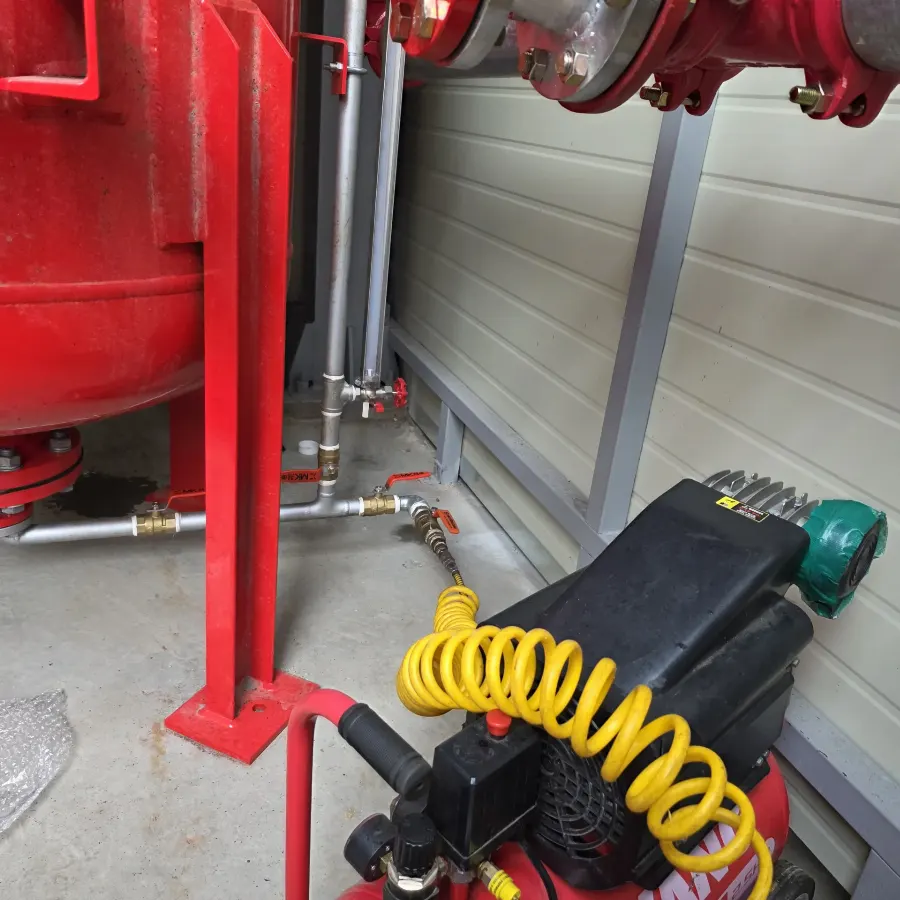

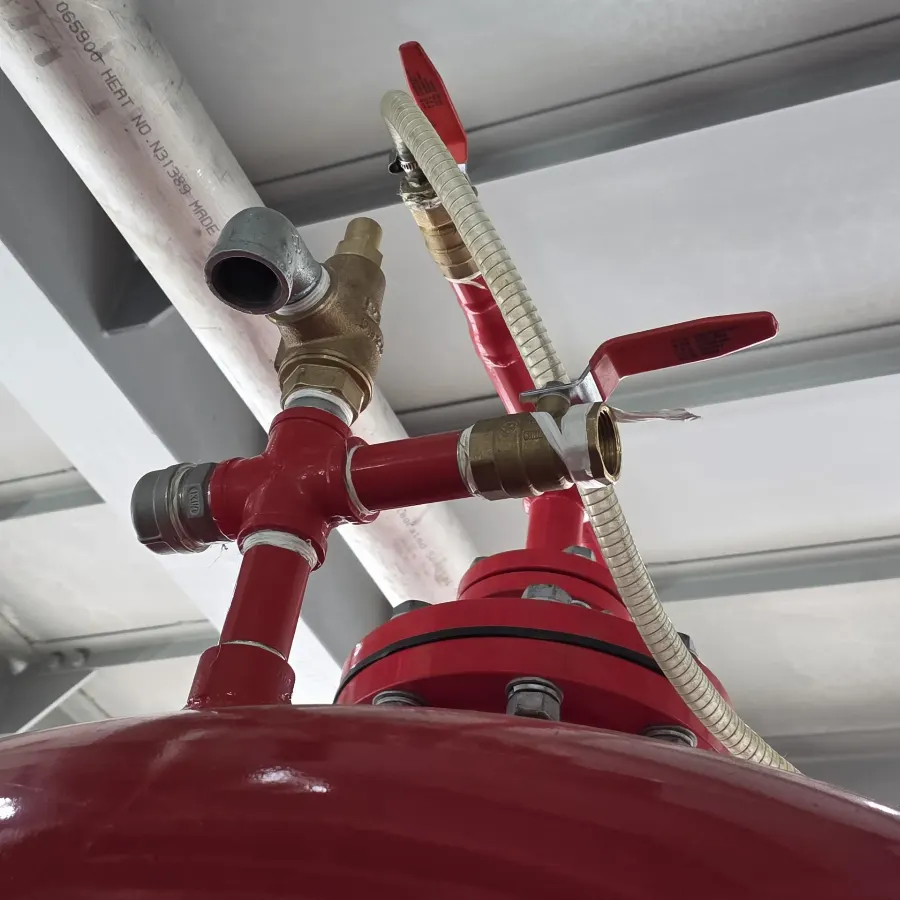

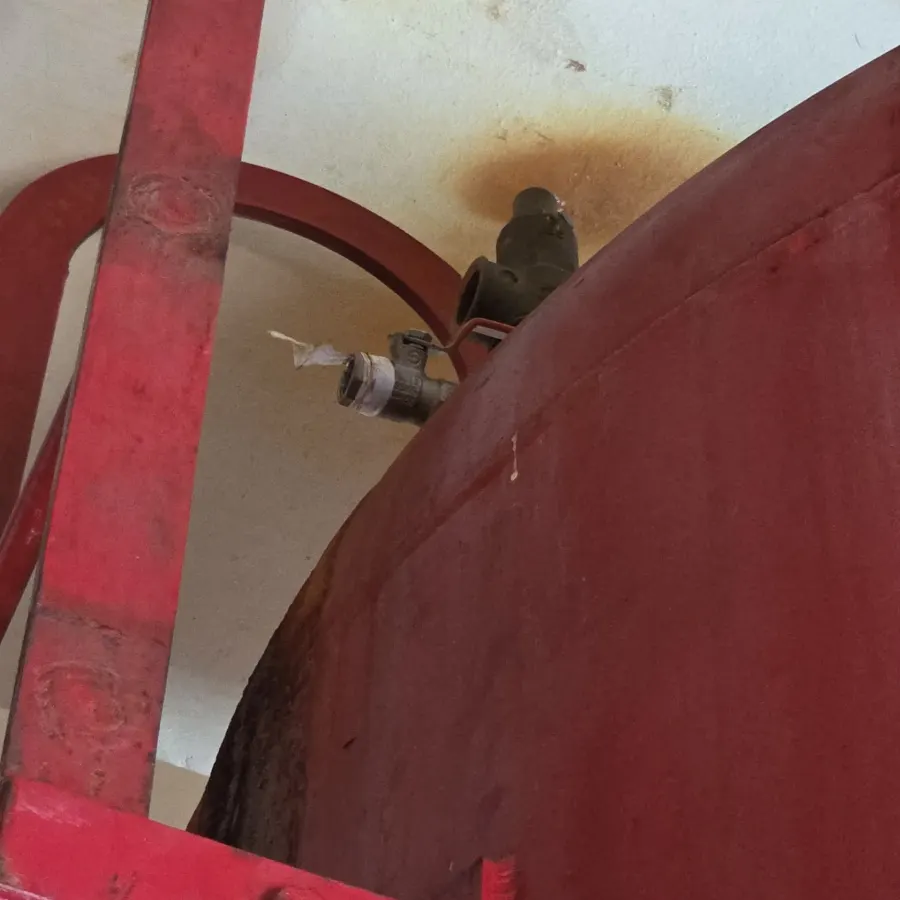

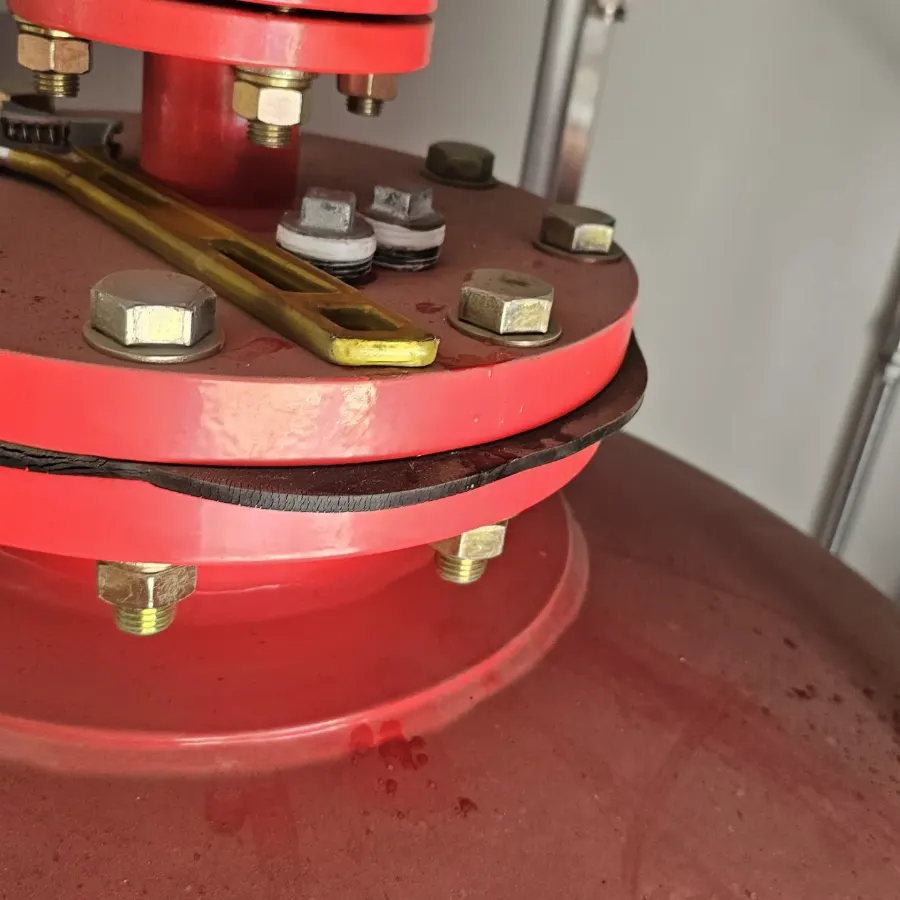

현장 적용 사진
아래는 기밀시험 준비와 연계되는 작업 현장 사진입니다. 설비마다 시험 방식과 장비 구성이 다릅니다.
폼탱크 기밀시험 자주 묻는 질문
Q. 폼탱크 기밀시험은 언제 하나요?
A. 신규 설치 후 인수 단계, 블래더 교체나 맨홀 재조립 같은 보수 후, 누설이 의심될 때 실시합니다. 정기점검 중에도 필요하면 하며, 시기는 설계도서와 관리 규정, 소방시설 자체점검 일정에 따라 정합니다. 설비마다 조건이 다르므로 사전 협의가 필요합니다.
Q. 기밀시험 압력은 얼마로 하나요?
A. 설비 형식과 적용 기준, 제조사 시험 절차에 따라 달라서 하나의 값으로 말할 수 없습니다. 탱크 명판과 설계도서, 시방서, 해당되는 압력용기 관련 기준을 확인해 확정합니다. 임의의 압력으로 시험하면 설비 손상이나 안전사고 위험이 있습니다.
Q. 기밀시험과 누설점검은 무엇이 다른가요?
A. 누설점검은 육안과 간이 방법으로 새는 흔적을 찾는 점검이고, 기밀시험은 기준 압력을 걸고 유지하며 합격 여부를 판정하는 시험입니다. 누설점검에서 이상이 보이거나 보수 후 확증이 필요할 때 기밀시험으로 이어지는 경우가 많습니다.
Q. 시험 중 압력이 조금 떨어지면 불합격인가요?
A. 반드시 불합격은 아닙니다. 온도 변화나 공기 잔류, 계측기 오차로 지시값이 조금 움직일 수 있어서 허용 변동 범위는 기준 문서로 확인합니다. 원인이 불분명하면 조건을 정리해 같은 방법으로 재시험하고, 누설 흔적이 보이면 보수가 우선입니다.
Q. 기밀시험에 공기와 물 중 무엇을 쓰나요?
A. 적용 기준과 설비 조건, 현장 안전 규정에 따라 정합니다. 물은 저장 에너지가 작아 상대적으로 안전하다고 알려져 있고, 기체는 축적 에너지가 커서 더 엄격한 안전 조치가 필요합니다. 어떤 매체를 쓰든 승압은 단계적으로 진행해야 합니다.
Q. 시험 결과는 문서로 받을 수 있나요?
A. 시험 조건과 결과를 기록한 문서를 정리해 드립니다. 시험 압력과 시간, 시험 매체, 판정 근거, 사진을 함께 정리하며 인수검사와 이후 점검 비교 자료로 쓸 수 있습니다. 문서 형식과 범위는 상담에서 미리 협의합니다.
