1.산정 목적과 범위
용량산정은 화재 시 정해진 시간 동안 설계된 방출률로 포를 만들기에 충분한 포소화약제가 저장되어 있는지를 확인하는 절차입니다. 탱크가 너무 작으면 방출 도중 약제가 부족해지고, 지나치게 크면 약제 비용과 설치 공간, 유지관리 부담이 늘어납니다. 따라서 폼탱크 용량은 설비의 방호 성능을 보장하는 최소 요구량과 현장 운영 여유를 함께 검토하여 결정합니다.
이 보고서 양식은 설계 방식 자체를 정하는 문서가 아니라 이미 선정된 방호 개념을 바탕으로 약제량을 점검하는 단계에 맞춰져 있습니다. 방호대상 선정과 설비 방식 결정은 폼 시스템 설계 페이지에서 다루고, 설치 장소 조건은 폼탱크 설치기준 페이지에서 설명합니다.
2.입력 자료 확인
계산 결과의 신뢰도는 입력 자료의 정확성에서 나옵니다. 아래 표의 항목을 설계도서, 위험물 시설 서류, 약제 제조사 자료에서 확인해 계산서 첫 장에 기록합니다. 값이 확정되지 않은 항목은 가정값을 쓰지 말고 미확정으로 표시한 뒤 출처를 확보하는 방식이 안전합니다.
| 기호 | 입력 항목 | 확인 출처 | 비고 |
|---|---|---|---|
| A | 방호대상 면적 또는 체적 | 설계도서, 시설 배치도 | 방호대상별 산정 방식 상이 |
| q | 단위 포 방출률 | 화재안전기술기준, 방출구 형식 | 방호대상과 약제에 따라 다름 |
| T | 방출시간 | 화재안전기술기준 | 방호대상과 방출 방식에 따라 다름 |
| S | 약제 농도(혼합비) | 약제 제조사 자료, 제품 라벨 | 제품별 표시 농도 확인 |
| Qp | 배관 내 충전 필요량 | 배관 계통도, 배관 길이·구경 | 배관 구성에 따라 가산 |
| Qh | 보조 소화 설비 소요량 | 설계도서 | 해당 설비가 있을 때만 포함 |
| k | 설계 여유와 잔량 고려 | 설계자 판단, 제조사 사양 | 탱크 유효 용량과 구분 |

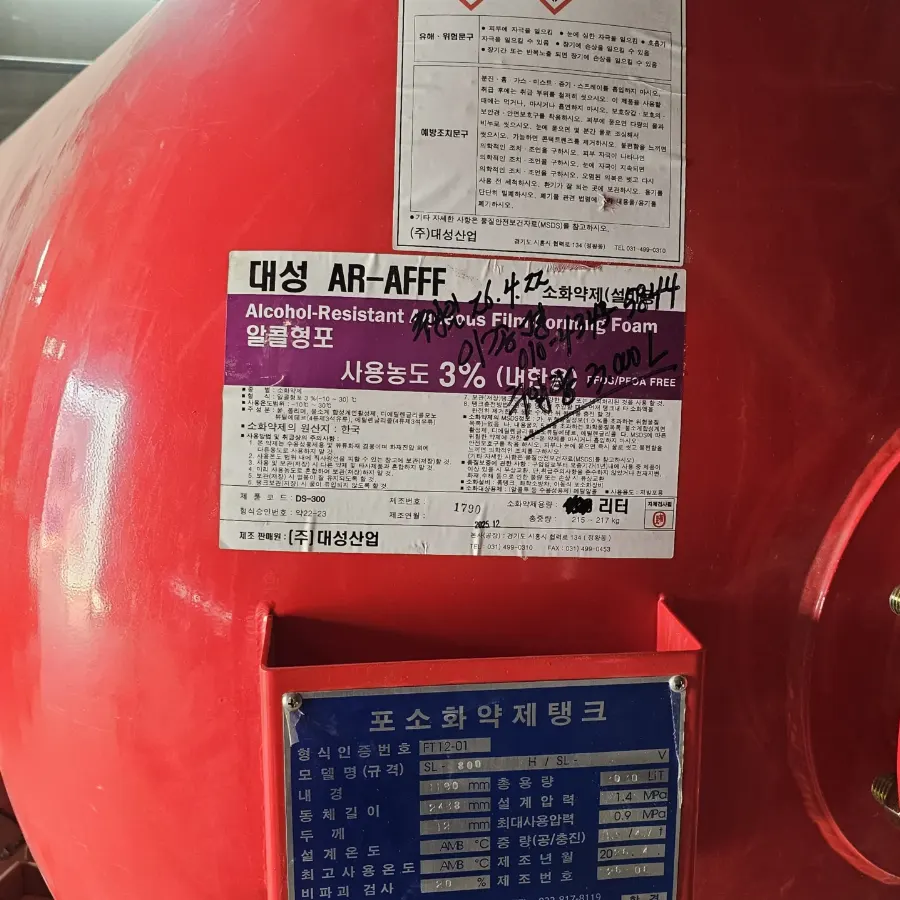

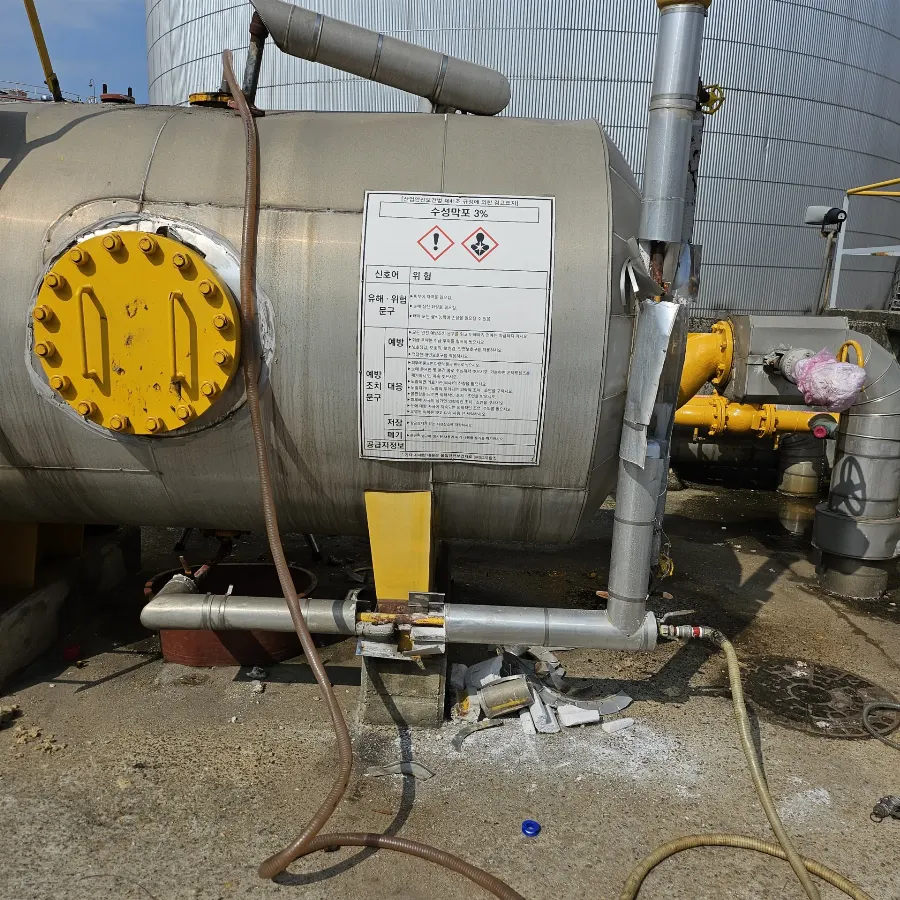

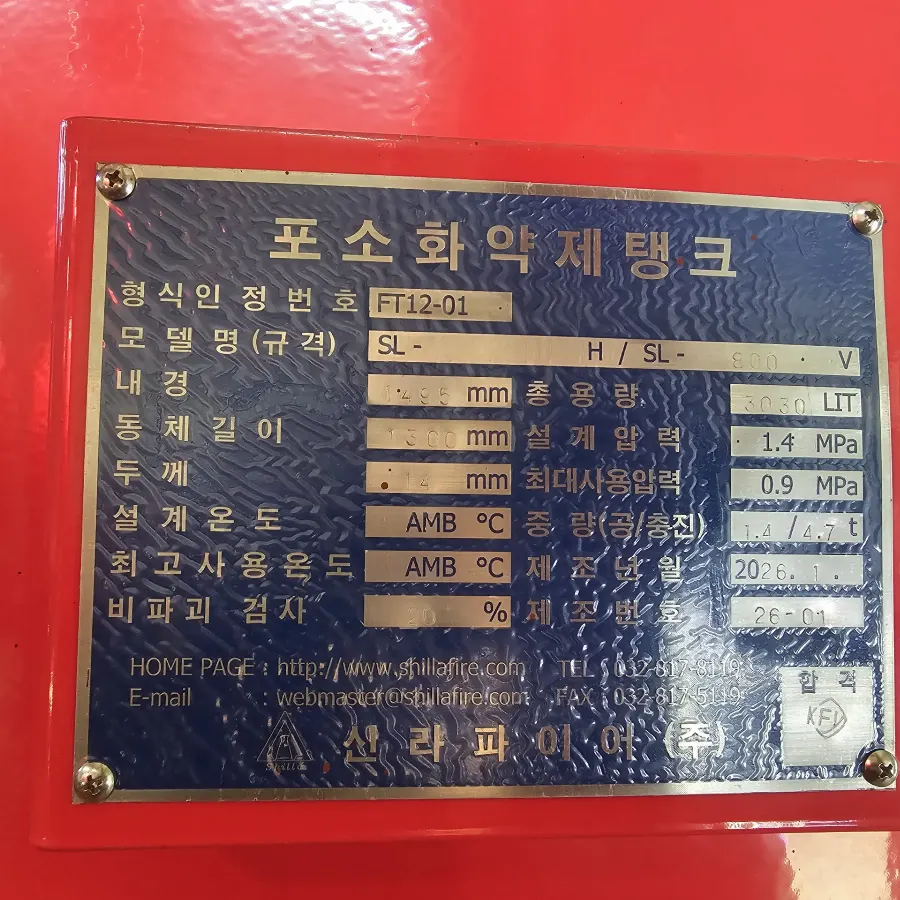

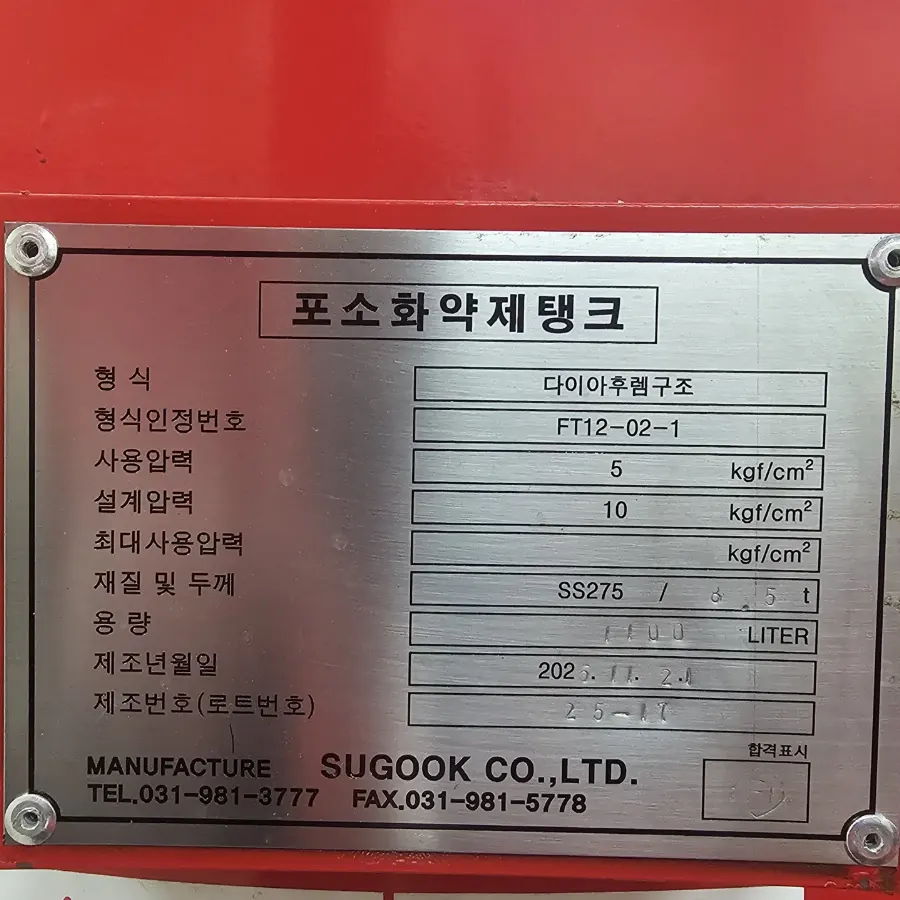

탱크 명판에는 형식인정 번호, 설계압력, 최대사용압력, 용량, 제조 연월 등이 표기되고, 약제 용기나 탱크에 붙은 라벨에는 약제 종류와 사용농도가 표기됩니다. 용량산정서의 입력값은 이 두 가지 실물 표기와 일치해야 하며, 불일치가 있으면 계산 이전에 원인부터 확인해야 합니다.
3.약제 소요량 계산 순서
고정포 방출 방식에서 약제 소요량의 기본 구조는 포 수용액 양에 약제 농도를 곱하는 형태입니다. 기호는 위 표를 따르며 실제 식과 계수는 방호대상과 방출구 형식에 따라 기준문에서 확인해야 합니다.
(2) 기본 약제량 Qf = V × S
(3) 필요 약제량 Qr = Qf + Qp + Qh
(4) 저장 약제량 Qs ≥ Qr (여유 k 반영)
가상의 계산 예시 (설명용 가정)
아래 값은 계산 구조를 설명하기 위한 가정이며 실제 기준값이나 어떤 현장의 값이 아닙니다. 계산 순서를 따라가기 위한 연습용 숫자로만 읽어 주세요.
| 단계 | 설명용 가정값 | 계산 | 결과 |
|---|---|---|---|
| 입력 | A=100㎡, q=5 L/min·㎡, T=10 min, S=3% | - | - |
| (1) 수용액 양 | - | 100 × 5 × 10 | 5,000 L |
| (2) 기본 약제량 | - | 5,000 × 0.03 | 150 L |
| (3) 배관·보조 가산 | Qp, Qh 가정 없음 | 150 + Qp + Qh | 150 L 이상 |
| (4) 탱크 선정 | 유효 용량이 Qr 이상인 규격 | 제조사 규격표 대조 | 규격 선택 |
방호대상과 약제 정보를 알려 주시면 용량 검토에 필요한 자료 목록을 안내해 드립니다.
용량산정 자료 문의4.방호대상별 고려 사항

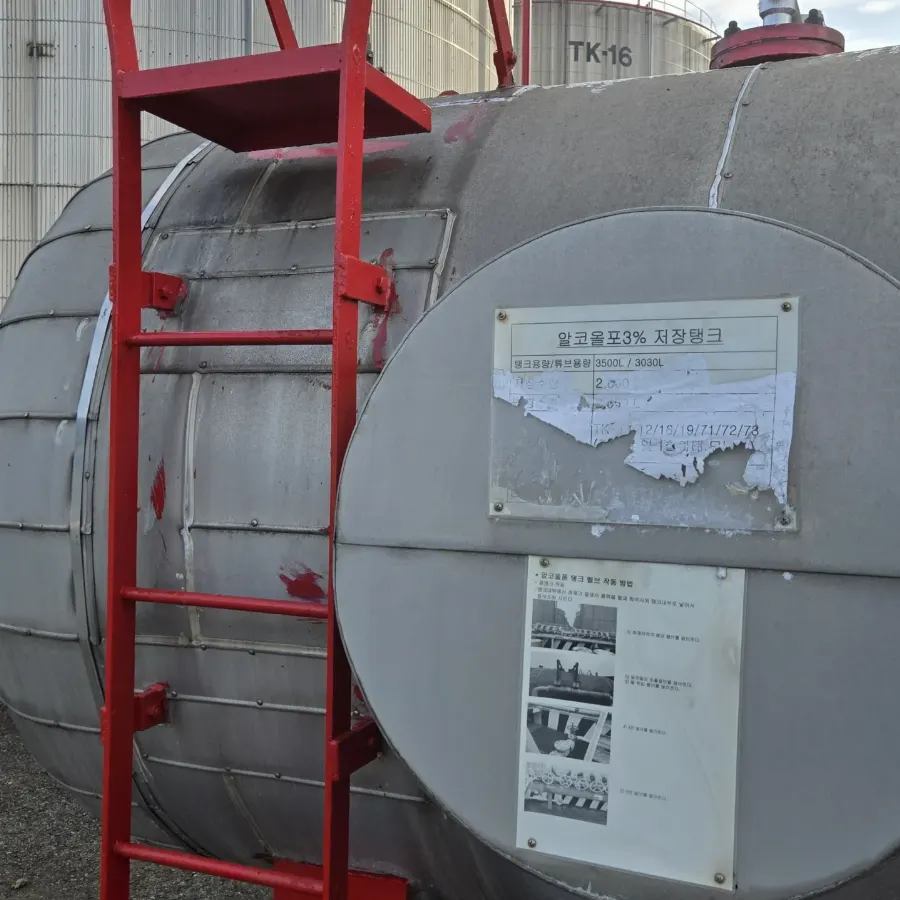

방호대상이 위험물 탱크인지, 주차장이나 격납고처럼 바닥 면적을 방호하는 공간인지, 터널이나 이동식 대응 설비인지에 따라 약제 소요량 계산의 기준 단위가 달라집니다. 같은 약제라도 수성막포와 알콜포는 대상 위험물에 따라 사용농도와 적용 방출 방식이 다를 수 있으므로, 저장 위험물의 종류가 바뀌면 용량산정서를 처음부터 다시 검토해야 합니다.
- 유류 저장 탱크: 탱크 단면적과 방출구 방식, 보조포 소화전 병설 여부를 우선 확인합니다.
- 바닥 면적 방호 공간: 방호구역 면적과 헤드 또는 포워터 방식의 방출 조건을 확인합니다.
- 수용성 위험물: 알콜포 등 대상 위험물에 적합한 약제와 농도가 적용되는지 확인합니다.
- 복수 방호구역: 동시에 방출될 가능성이 있는 구역의 조합을 설계 조건으로 명시합니다.
여러 방호구역이 하나의 폼탱크를 공유한다면 가장 많은 약제를 요구하는 구역 조합을 기준으로 저장량을 정해야 합니다. 이 판단은 설계자의 책임 범위이므로 용량산정서에는 어떤 조합을 기준으로 했는지 문장으로 남겨 두는 것이 이후 점검과 변경 검토에 도움이 됩니다.
5.탱크 선정과 유효 용량

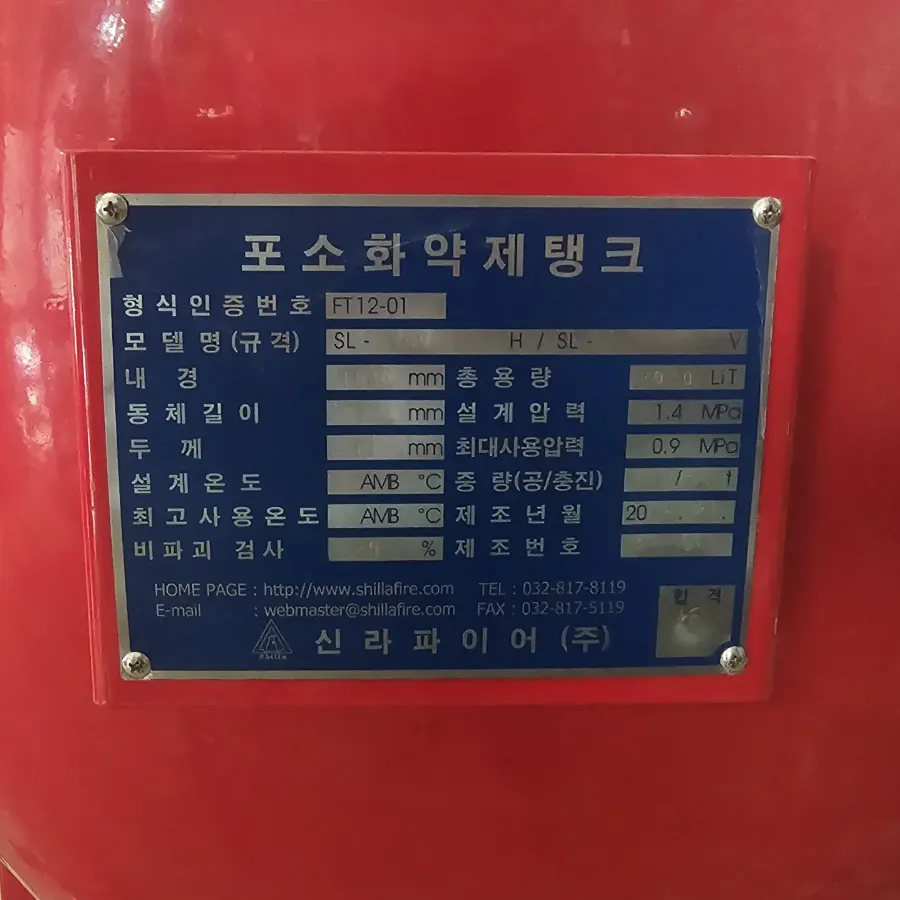

필요 약제량이 확정되면 제조사 규격표에서 유효 용량을 만족하는 탱크를 고릅니다. 탱크 용량에는 총 내용적과 유효 약제 용량이 있고, 블래더 방식에서는 블래더가 채울 수 있는 부피가, 상압식 탱크에서는 상부 여유 공간이 유효 용량에 영향을 줍니다. 명판의 용량 표기가 총 내용적인지 약제 저장 가능량인지를 제조사 자료에서 확인해야 계산 결과와 올바르게 대조할 수 있습니다.

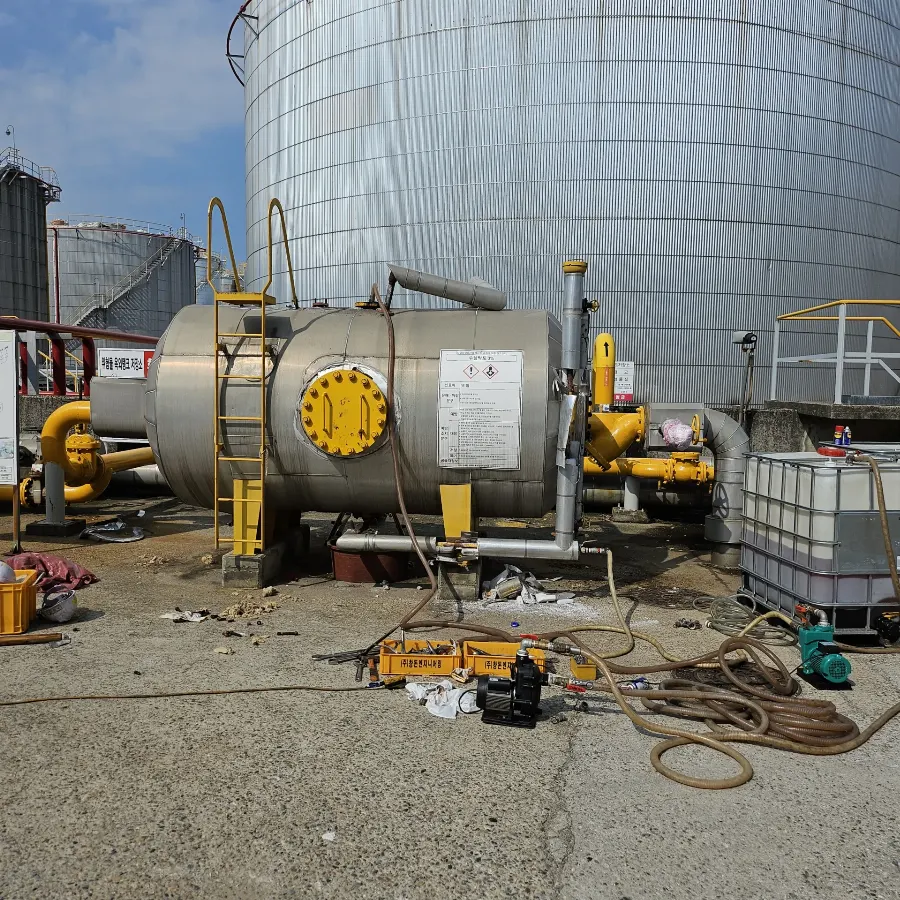

또한 약제는 장기 보관 중 상태가 변할 수 있고 점검이나 교체 때 일부가 소모되므로, 탱크를 가득 채운 상태만 가정하는 설계는 위험합니다. 운영 중 보충 절차와 약제 교체 주기를 함께 고려해 설계 여유를 정하는 것이 일반적인 접근입니다. 약제 관련 작업은 폼탱크 포소화약제 충전과 폼탱크 포소화약제 교체 페이지에서 확인할 수 있습니다.
6.검토 결과 기록과 확인
계산서에는 입력 자료의 출처, 적용 식, 계산 과정, 결과, 탱크 선정 근거, 가정 사항을 모두 남깁니다. 준공 이후 설비가 변경되거나 약제가 교체될 때 이 문서가 비교 기준이 되기 때문입니다. 설치 완료 후에는 실제 설치된 탱크의 명판 용량과 계산서의 선정 용량이 일치하는지 폼탱크 인수검사에서 다시 확인합니다.
