01설치 장소 조건
폼탱크는 포소화약제를 저장하고 화재 시 정해진 비율로 물과 혼합되도록 약제를 공급하는 설비입니다. 약제는 보관 환경에 따라 성능이 달라질 수 있으므로 설치 장소는 단순히 빈 공간이 아니라 약제의 상태를 지키고 점검이 가능한 곳이어야 합니다. 일반적으로 포소화설비의 화재안전기술기준은 약제 저장탱크를 약제가 변질될 우려가 적고 점검에 편리한 장소에 두도록 요구하며, 구체적인 조문과 수치는 설비 방식과 고시 개정에 따라 달라지므로 적용 시점의 최신 기준문을 확인해야 합니다.
실내 기계실과 옥외 설치의 차이

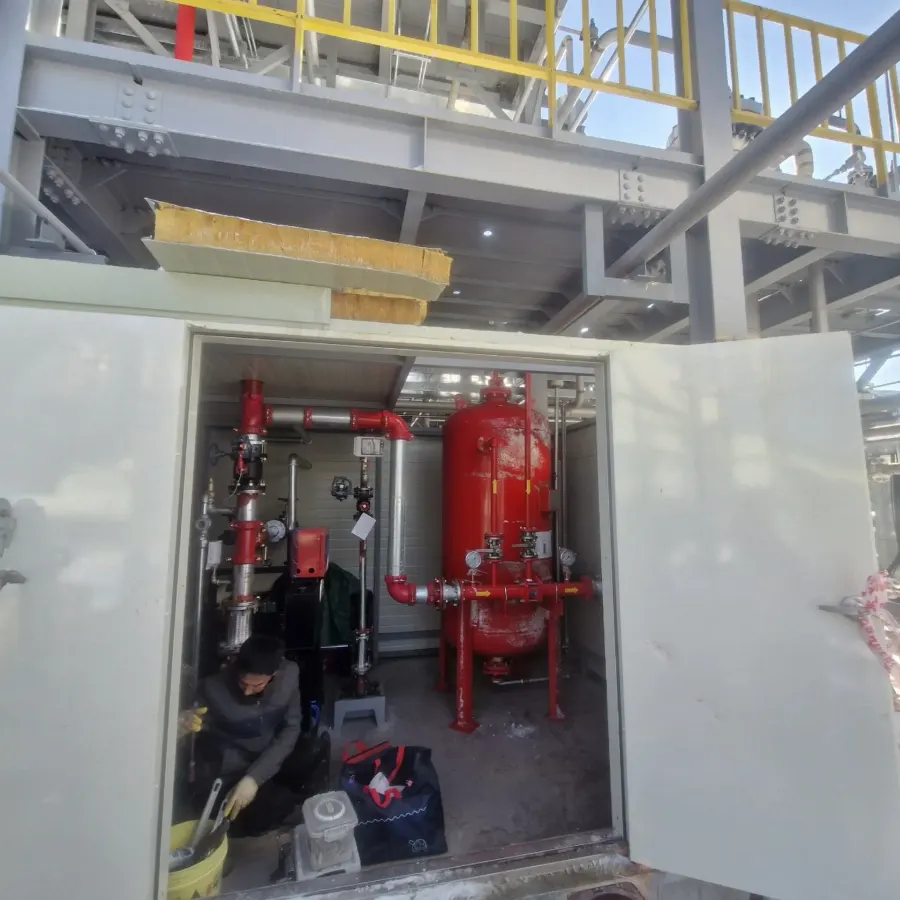

실내 기계실에 설치하는 경우에는 온도 변화가 작고 직사광선을 피할 수 있다는 장점이 있습니다. 반면 환기, 배수, 출입문 폭, 탱크 반입 경로를 사전에 확인해야 합니다. 옥외나 산업시설 현장에 설치하는 경우에는 빗물, 일사, 동절기 온도 저하, 주변 설비의 열 영향을 함께 고려하며, 보온 또는 보호함 설치 여부는 약제 제조사 사양과 현장 조건에 따라 결정합니다.
| 장소 유형 | 우선 검토 항목 | 설계 단계 확인 자료 |
|---|---|---|
| 실내 기계실 | 반입 동선, 환기·배수, 점검 여유, 바닥 하중 | 기계실 평면도, 구조 도면 |

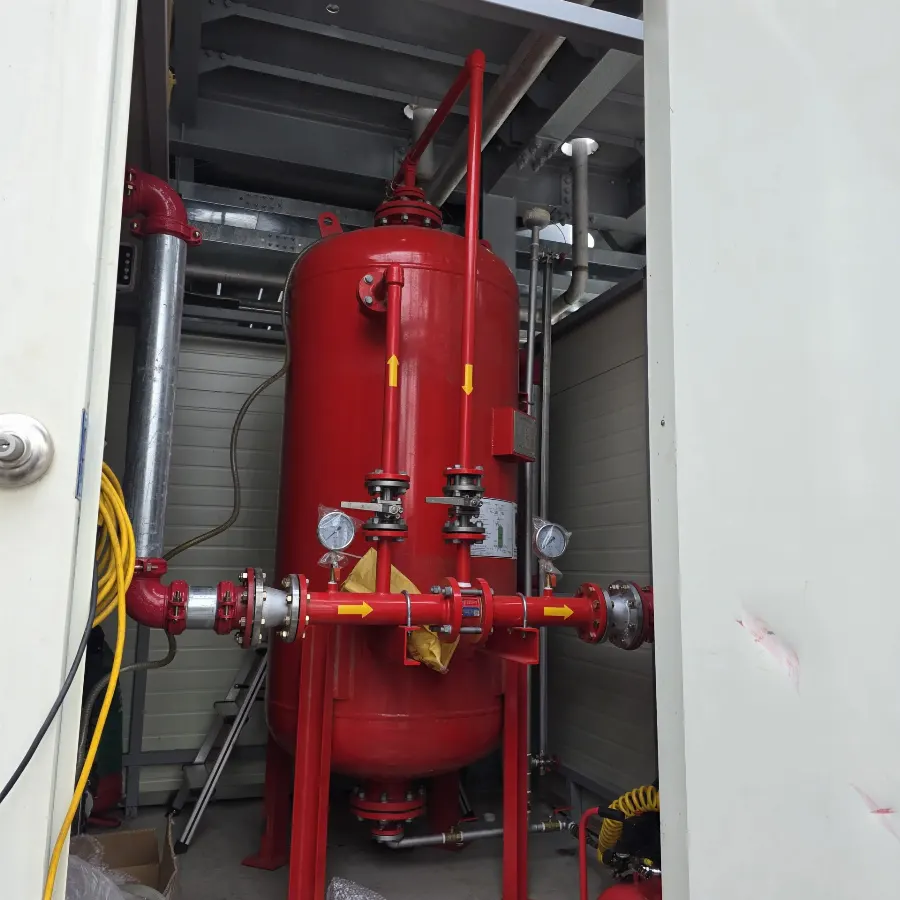

| 보호함 내부 | 보호함 내부 작업 공간, 문 개방 방향, 배관 인출 위치 | 제작 도면, 제조사 설치 지침 |
| 옥외 산업시설 | 일사·강우·동절기 대응, 보온, 주변 열원과의 이격 | 배치도, 위험물 시설 도면 |
| 기존 설비 교체 위치 | 기존 기초와 배관 접속 위치 재사용 가능 여부 | 기존 설비 도면, 현장 실측 |
02바닥·지지 조건

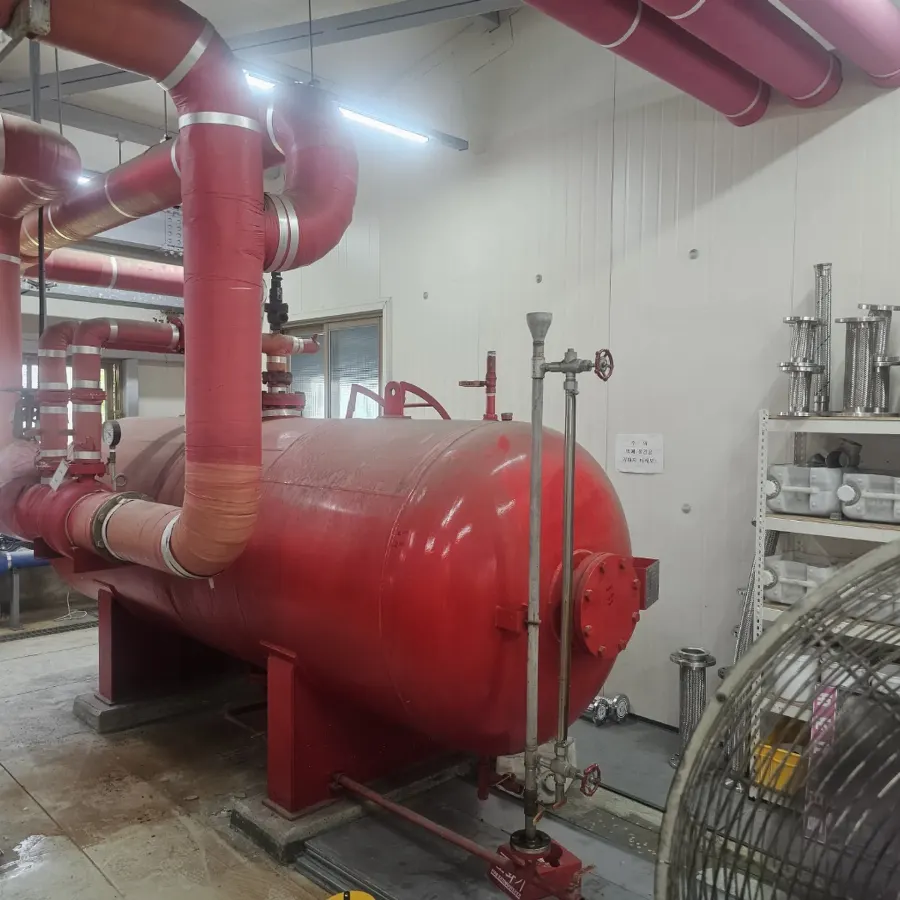

폼탱크는 약제를 가득 채웠을 때의 하중이 지지부에 집중됩니다. 횡형 탱크는 안장형 지지대, 수직형 탱크는 다리 또는 스커트로 바닥에 하중을 전달하므로 기초 콘크리트의 평탄도와 앵커 고정 위치를 확인해야 합니다. 운전 중 중량은 탱크 자체 무게와 약제량, 물이 채워지는 구조인지 여부에 따라 달라지므로 제조사가 제시한 운전 중량을 구조 검토 자료로 사용하는 것이 안전합니다.
- 기초면은 수평을 유지하고, 배수가 탱크 하부에 고이지 않도록 경사와 배수구를 확인합니다.
- 지지대 하부 접촉부는 부식이 시작되기 쉬우므로 점검 시 시야가 확보되는 높이와 여유를 둡니다.
- 진동이 있는 펌프와 가까이 설치할 때는 배관 진동이 탱크 접속부에 전달되지 않도록 배관 지지를 별도로 검토합니다.
- 지진·진동에 대한 고정 방법은 건축 구조 기준과 설계도서의 요구를 따릅니다.
03유지관리 공간
설치기준에서 가장 자주 놓치는 부분이 점검 공간입니다. 폼탱크는 설치 후 압력계 확인, 밸브 조작, 맨홀 개방, 약제 주입과 배출, 외관 도장 점검이 반복되기 때문에 설치 당시에는 문제가 없어 보여도 이후 작업이 불가능한 위치에 놓이면 유지관리 비용과 위험이 크게 늘어납니다.
확보해야 할 작업 영역
- 압력계와 계측기를 정면에서 읽을 수 있는 시야와 접근 통로

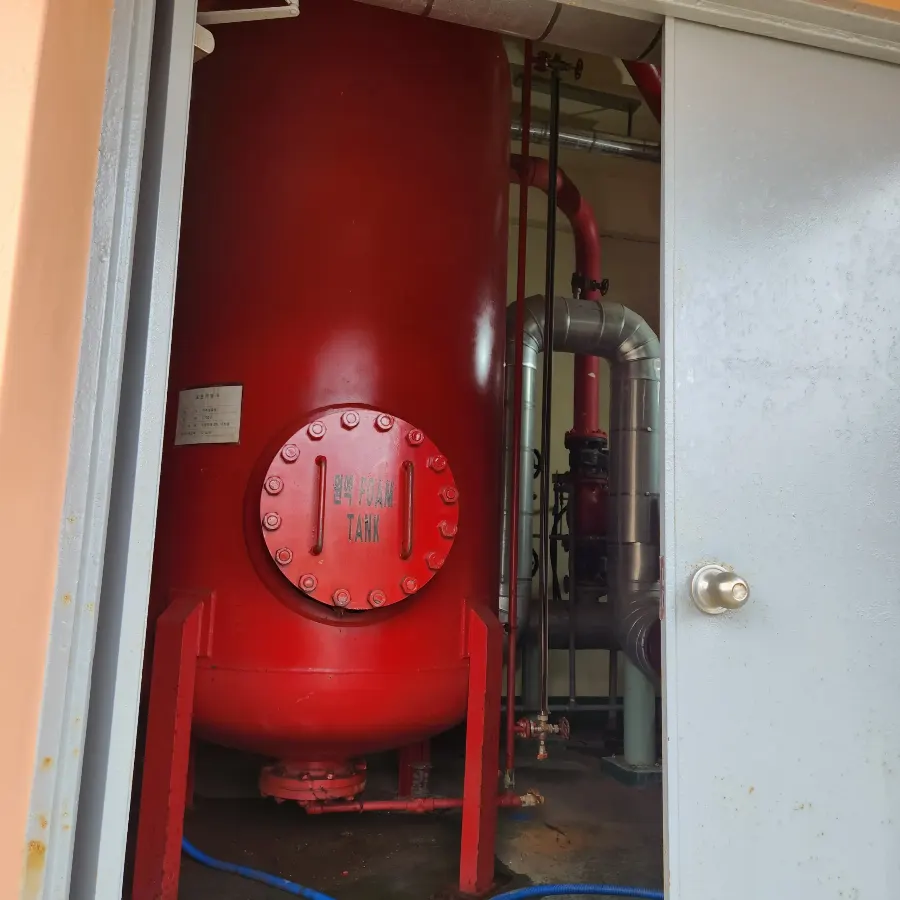

- 맨홀 덮개를 열고 내부를 확인하거나 블래더를 꺼낼 수 있는 개방 공간
- 약제 드럼 또는 이송 장비를 가까이 둘 수 있는 평탄한 바닥
- 하부 배수·드레인 밸브를 조작할 수 있는 낮은 위치의 작업 여유
- 점검자가 안전하게 이동할 수 있는 통로와 조명, 사다리나 계단 설치 위치
구체적인 이격 거리는 제조사 설치 지침, 소방 관련 기준, 건축 도면의 통로 폭 요구를 모두 만족해야 하므로 이 페이지에서는 수치를 단정하지 않습니다. 설계 단계에서 대표적인 작업 한 가지, 예를 들어 맨홀 개방과 블래더 인출을 도면 위에 그려 보고 공간이 충분한지 확인하는 방법이 실무에서 효과적입니다.
04배관·부속 접근성

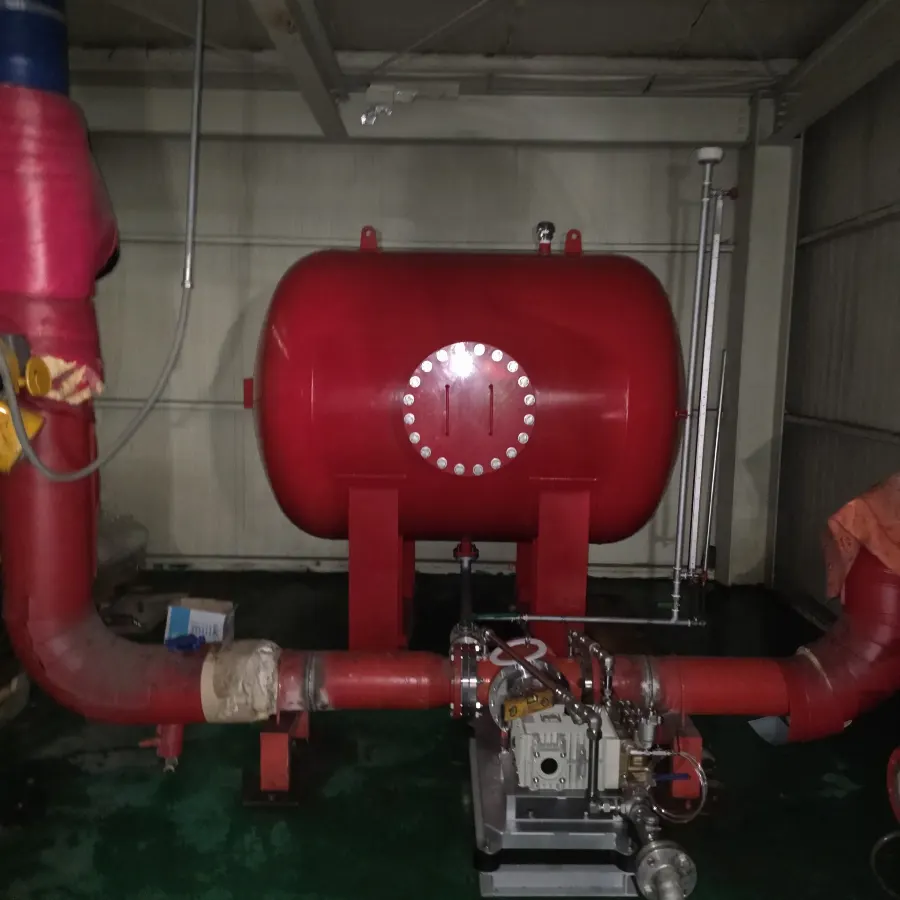

폼탱크 주변 배관에는 급수 배관, 약제 배관, 드레인, 배기, 계측 연결 배관이 함께 모입니다. 배관이 탱크 상부와 측면을 가로막으면 설치는 가능해도 점검과 교체가 어렵습니다. 밸브 핸들의 회전 반경, 레버의 조작 방향, 플랜지 볼트를 풀 수 있는 공구 공간을 도면에서 먼저 확인해야 합니다.
배관 연결의 흐름과 장치 구성은 별도의 폼탱크 배관계통도 페이지에서, 기계실 공간 배치는 폼탱크 기계실 설치 페이지에서 설명합니다. 이 장에서는 설치 위치를 정할 때 배관 접속부와 밸브가 점검 가능한 높이에 놓이는지 확인하는 데 초점을 둡니다.
도면이나 현장 사진이 있으면 설치 위치와 점검 공간을 함께 검토해 드립니다.
현장 검토 상담하기05설치 전 확인표
아래 표는 설치 착수 전에 도면과 현장에서 대조해야 하는 항목을 정리한 것입니다. 항목별 판단 기준은 현장과 설비 형식에 따라 다르므로 확인 근거 자료를 함께 기록해 두면 인수 단계에서 비교하기 쉽습니다.
| 구분 | 확인 내용 | 확인 근거 | 확인 |
|---|---|---|---|
| 설비 형식 | 가압 방식, 비례혼합 방식, 블래더 유무 | 설계도서, 제조사 사양서 | □ |
| 약제 | 저장 약제 종류와 탱크 재질·내부 부속의 적합성 | 약제 제조사 자료 | □ |
| 명판 | 형식, 설계압력, 최대사용압력, 용량 표기 확인 | 탱크 명판, 시험 서류 | □ |
| 반입 경로 | 출입문, 복도, 승강 설비의 통과 가능 여부 | 현장 실측 | □ |
| 기초·지지 | 기초 위치, 앵커, 수평도, 배수 | 구조 도면 | □ |
| 점검 공간 | 맨홀, 계측기, 밸브, 약제 주입구 접근성 | 평면도 위 작업 검토 | □ |
| 배관 접속 | 급수·약제·드레인·배기 접속 위치와 방향 | 배관 계통도 | □ |
| 환경 | 직사광선, 동결, 열원, 부식성 대기 여부 | 현장 조사 | □ |

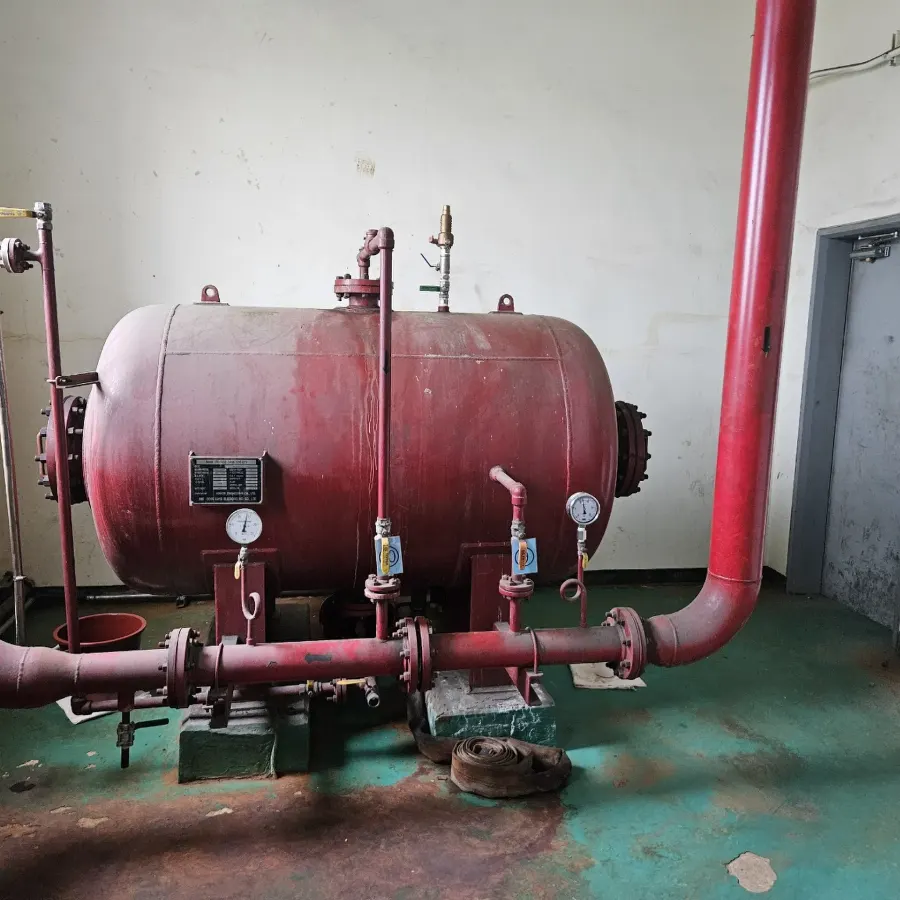

명판에는 형식인정 번호와 설계압력, 용량, 제조 연월 등이 표기되며, 이 값은 설치 시 서류와 반드시 일치해야 합니다. 현장 사진에서 확인되는 명판 표기는 설비마다 다르므로 실제 설치할 탱크의 명판 값을 기준으로 삼아야 합니다.
06관련 기술기준
폼탱크가 포함되는 포소화설비는 관련 법령과 화재안전기술기준의 적용을 받습니다. 핵심 근거는 아래와 같으며, 각 항목의 최신 개정본과 해당 건축물 용도 및 위험물 시설 여부에 따른 적용 범위는 설계자와 관할 소방서에 확인해야 합니다.
- 소방시설 설치 및 관리에 관한 법률과 그 시행령·시행규칙: 소방시설의 설치와 자체점검 의무
- 포소화설비의 화재안전기술기준(NFTC 105): 포소화약제 저장탱크, 혼합 방식, 방출구 등 설비 구성 요건
- 제조사 설치 지침과 형식승인·성능인증 관련 자료: 탱크와 약제의 사용 조건
- 위험물 저장·취급 시설의 경우 별도 위험물안전관리 관련 규정
같은 설비라도 설치된 장소가 일반 건축물인지 위험물 시설인지, 신규 설치인지 기존 설비의 교체인지에 따라 확인할 서류와 검사 절차가 달라질 수 있습니다. 설치 전 단계에서 서류 목록을 먼저 확정하면 준공 단계에서 보완 지시가 반복되는 일을 줄일 수 있습니다.
