폼탱크 기계실 설치
폼탱크 기계실 설치는 탱크를 놓을 자리를 정하는 일이 아니라, 설치 후 점검자가 탱크 전면·측면·하부 밸브까지 안전하게 접근할 수 있는지를 먼저 확인하는 일입니다. 2026년 기준으로도 정해진 단일 치수는 없으며, 탱크 형식(수평형·수직형), 배관 구경, 펌프와 혼합장치 구성에 따라 필요한 이격 공간이 달라지므로 설계도서와 제조사 자료로 확정해야 합니다. 현장 반입 동선, 배관 경로, 점검 동선을 한 장의 배치도에 함께 그려 보는 것이 첫 단계입니다.
기계실 배치 상담 신청
기계실 배치가 먼저인 이유 SECTION 01
폼탱크는 한 번 설치하면 수년간 같은 자리에서 점검과 약제 보충, 부품 교체를 받아야 하는 설비입니다. 기계실 안에서 탱크가 벽에 바짝 붙어 있거나, 배관이 탱크 하부 밸브를 가로막고 있거나, 점검 사다리를 세울 바닥 공간이 없으면 설치 당시에는 문제가 없어 보여도 이후 모든 점검이 어려워집니다. 점검이 어려운 설비는 점검이 미뤄지고, 미뤄진 점검은 압력 이상이나 누설 같은 문제를 늦게 발견하게 만듭니다.
그래서 기계실 설치 계획은 크게 세 가지 질문으로 정리하면 편합니다. 첫째, 탱크와 부속 장치를 기계실 안으로 어떻게 반입하고 어디에 거치할 것인가. 둘째, 물 배관과 약제 배관, 혼합장치 연결 배관이 서로 간섭 없이 어느 경로로 지나갈 것인가. 셋째, 설치가 끝난 뒤 점검자가 어떤 동선으로 이동하며 어디에서 압력계와 밸브, 맨홀을 확인할 것인가입니다. 이 세 가지를 한 장의 배치도에 겹쳐 그려 보면 대부분의 간섭이 도면 단계에서 드러납니다.
기계실 배치 개념도 SECTION 02 / CONCEPT LAYOUT
도면에서 확인할 요소
- 출입문부터 탱크 설치 위치까지의 반입 경로와 문 개구부 크기
- 탱크 전면·측면·상부에서 확보할 점검 공간(치수는 제조사 자료 기준)
- 펌프, 비례혼합장치, 주배관의 연결 방향과 높이
- 바닥 배수 위치와 약제 누출 시 이동 방향
- 조명, 환기, 점검용 사다리 거치 위치
도면에 점검 동선을 화살표로 그려 두면, 시공 중 배관이나 덕트가 그 자리를 막는 상황을 일찍 발견할 수 있습니다.
설치 공간과 이격 확보 SECTION 03
이격 공간은 크게 작업 공간, 점검 공간, 교체 공간으로 나누어 생각합니다. 작업 공간은 설치 시 용접·체결·배관 연결을 하는 동안 필요한 공간이고, 점검 공간은 압력계 판독, 밸브 개폐 확인, 외관 상태 확인을 위해 상시 비어 있어야 하는 공간입니다. 교체 공간은 가장 간과되기 쉬운데, 블래더나 압력계, 밸브 같은 부품을 떼어 내고 새 부품을 끼우는 동안 필요한 공간입니다. 부품이 길거나 무거우면 그만큼 작업 반경이 커집니다.

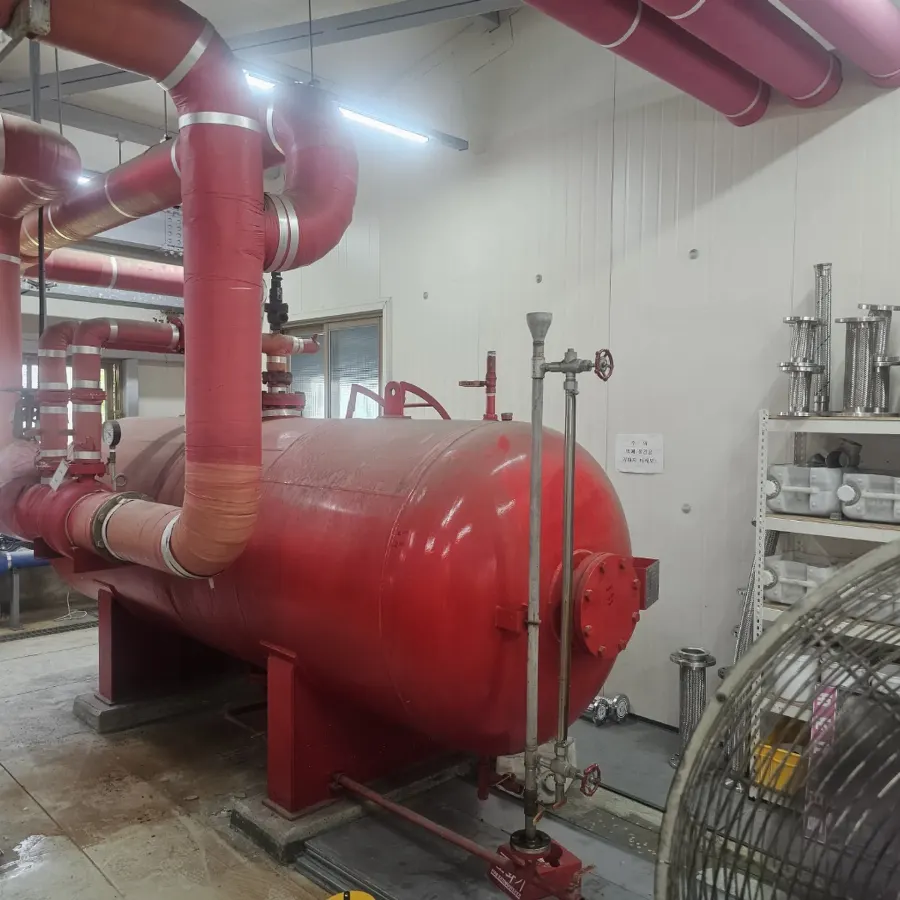

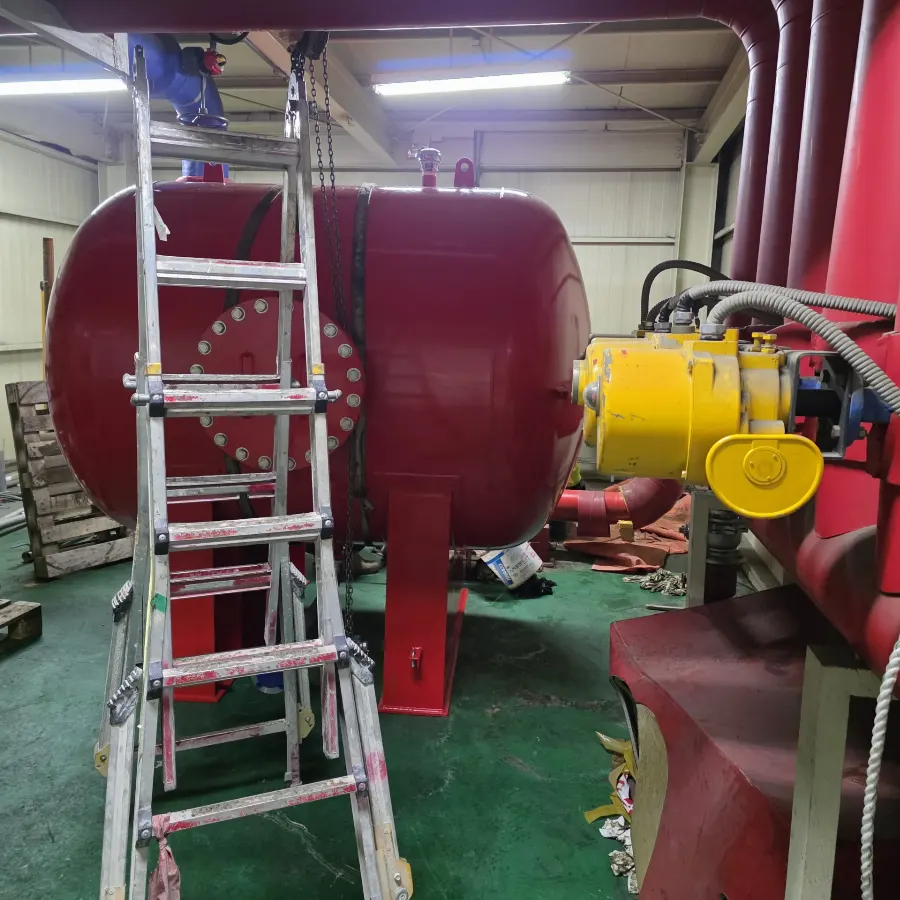

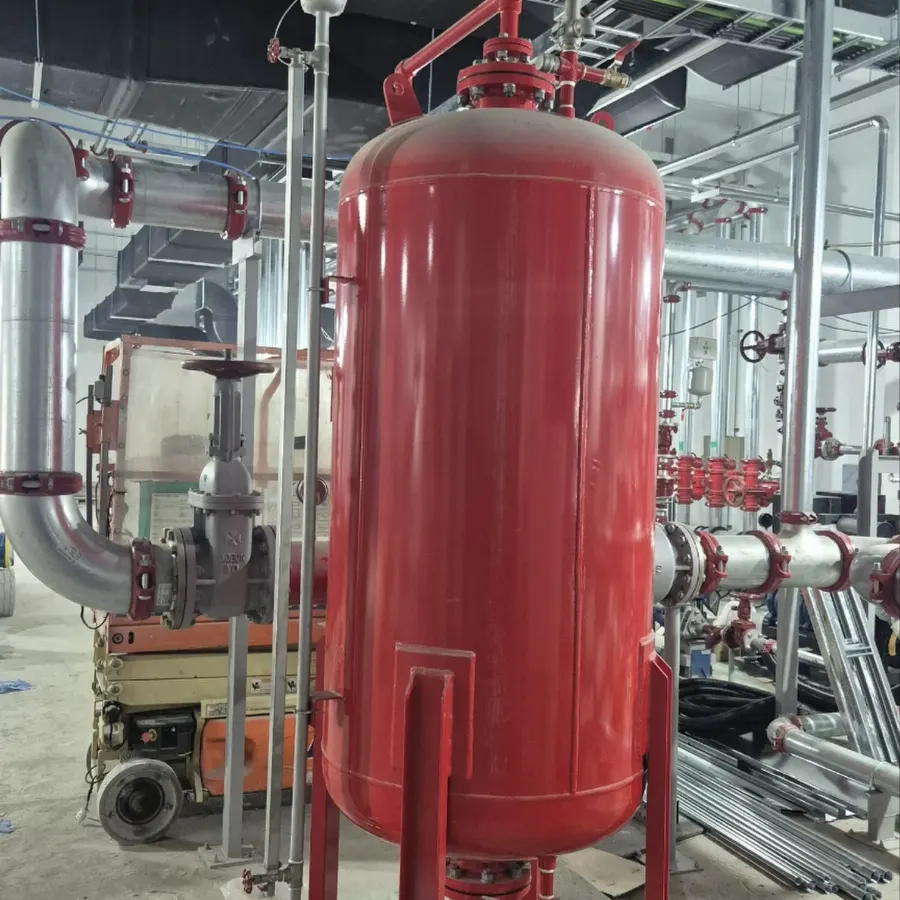

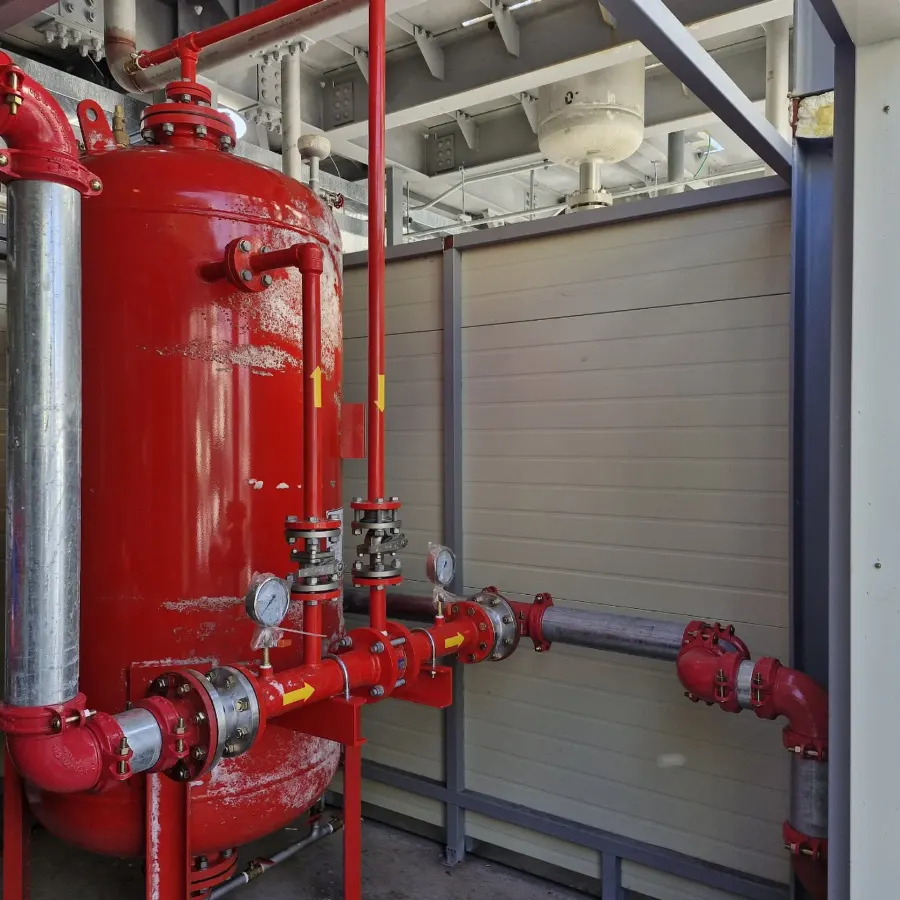

수평형 탱크와 수직형 탱크는 점검 포인트가 다릅니다. 수평형은 길이 방향으로 지지대가 놓이고 하부 배출 밸브가 아래쪽에 모이는 경우가 많아 탱크 측면 바닥 공간이 중요하고, 수직형은 높이가 있어 상부 맨홀이나 상단 배관을 확인할 사다리와 상부 여유가 중요합니다. 아래 사진처럼 같은 기계실이라도 탱크 형식에 따라 점검자가 서는 위치가 달라집니다.
수평형과 수직형 점검 포인트 비교
| 구분 | 수평형 탱크 | 수직형 탱크 |
|---|---|---|
| 주로 필요한 공간 | 길이 방향 측면 바닥 공간 | 상부·높이 방향 여유 공간 |
| 점검 접근 | 측면에서 밸브·압력계 확인 | 사다리 등으로 상부 배관 확인 |
| 배치 시 주의 | 지지대와 하부 배출 밸브 위치 | 천장 높이와 상부 배관 간섭 |
| 확정 근거 | 제조사 설치 자료와 설계도서(일률적 수치 없음) | |
배관 배치에서 지킬 원칙
배관은 점검 동선을 가로지르지 않는 방향으로 계획하는 것이 원칙입니다. 바닥 가까이 낮게 지나가는 배관은 이동 중 걸려 넘어질 위험이 있고, 반대로 너무 높게 지나가면 밸브 핸들에 손이 닿지 않습니다. 밸브와 압력계는 서 있는 자세에서 눈높이로 읽고 조작할 수 있는 위치에 두는 것이 좋으며, 그렇지 못한 경우 점검용 발판이나 연장 핸들 같은 보조 수단을 설계 단계에서 함께 검토합니다. 배관 계통 자체의 흐름은 폼탱크 배관계통도 페이지에서 따로 설명합니다.
기계실 도면이나 현장 사진이 있으면 배치 검토에 큰 도움이 됩니다. 상담 페이지에서 현장 상황을 남겨 주세요.
전화·문자 상담으로 이동기계실 배치 체크표 SECTION 04 / CHECKLIST
아래 표는 설계 검토 회의나 현장 사전 조사에서 그대로 사용할 수 있는 항목형 체크표입니다. 기준값은 현장마다 다르므로 비워 두었고, 확인 근거를 어디에서 찾을지만 적었습니다.
| 구분 | 확인 항목 | 확인 근거 | 결과 |
|---|---|---|---|
| 반입 | 출입문·통로를 통과해 탱크를 반입할 수 있는가 | 탱크 외형도, 현장 실측 | □ 적합 □ 보완 |
| 거치 | 바닥 하중과 지지대 위치가 설계에 맞는가 | 구조 검토 자료, 제조사 자료 | □ 적합 □ 보완 |
| 점검 공간 | 전면·측면·상부 점검 공간이 확보되는가 | 제조사 자료, 배치도 | □ 적합 □ 보완 |
| 배관 | 배관이 점검 동선과 맨홀 앞을 막지 않는가 | 배관 계통도, 현장 확인 | □ 적합 □ 보완 |
| 계측 | 압력계 눈금을 서서 읽을 수 있는가 | 현장 확인 | □ 적합 □ 보완 |
| 밸브 | 주요 밸브 핸들이 조작 가능한 높이·방향인가 | 현장 확인 | □ 적합 □ 보완 |
| 배수·환기 | 약제 누출 시 배수 방향과 환기가 확보되는가 | 건축 도면, 현장 확인 | □ 적합 □ 보완 |
| 표지 | 탱크 명판과 밸브 표지가 읽히는가 | 현장 확인 | □ 적합 □ 보완 |
설치 진행 순서 SECTION 05
- 현장 사전 조사 — 기계실 크기, 출입문, 바닥 상태, 기존 배관 위치를 실측합니다.
- 배치도 작성 — 반입 경로와 점검 동선을 포함한 평면 배치도를 그립니다.
- 간섭 검토 — 덕트, 전기 배선, 기존 배관과의 간섭을 도면과 현장에서 대조합니다.
- 탱크 반입·거치 — 지지대 위치를 확인하고 수평·고정 상태를 점검합니다.
- 배관 연결 — 설계 계통도에 따라 연결하고 밸브 방향과 표지를 확인합니다.
- 점검 동선 재확인 — 설치 후 실제로 서서 압력계와 밸브를 확인할 수 있는지 점검합니다.
마지막 단계에서 점검 동선을 다시 확인하는 이유는, 설치가 끝난 뒤의 실제 모습이 도면과 다를 수 있기 때문입니다. 설치 완료 후 확인 절차는 폼탱크 인수검사, 시운전 절차는 폼탱크 시운전 페이지에서 이어서 볼 수 있습니다.
유지관리 접근성 SECTION 06
기계실을 설계할 때는 설치 직후보다 10년 뒤를 상상해 보는 것이 좋습니다. 그때도 압력계 교체나 블래더 점검, 약제 교체를 위해 탱크 주변에 작업 인력과 장비가 들어올 수 있어야 합니다. 이를 위해 기계실 안에 임시 적치물이 쌓이지 않도록 관리 규칙을 정하고, 탱크 주변 바닥에는 점검 공간 표시를 해 두는 방법이 흔히 사용됩니다. 기계실이 다른 설비의 창고처럼 쓰이면 점검 공간이 가장 먼저 사라집니다.
또한 기계실의 온도와 습도, 바닥 배수 상태는 탱크 외관 도장과 플랜지 부식에 영향을 줍니다. 환기가 부족하거나 바닥에 물이 고이는 구조라면 부식 점검 주기를 더 촘촘하게 관리할 필요가 있습니다. 정기 점검 항목은 폼탱크 유지보수와 폼탱크 점검주기를 함께 참고하세요.
기계실 설치 시 적용되는 기준은 포소화설비의 화재안전기술기준(NFTC 105)과 설계도서에 따릅니다. 이 페이지의 내용은 배치 검토를 돕기 위한 일반 안내이며, 구체적인 수치와 적합 여부는 설계자와 관할 소방서의 판단을 따라야 합니다.

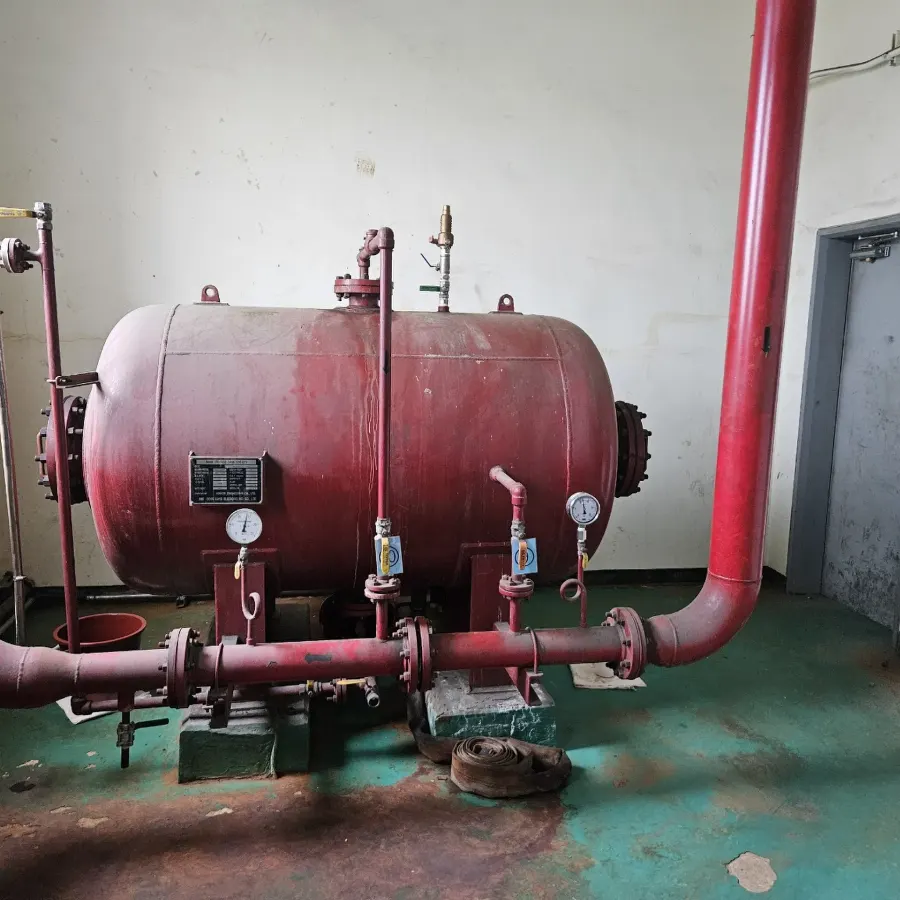

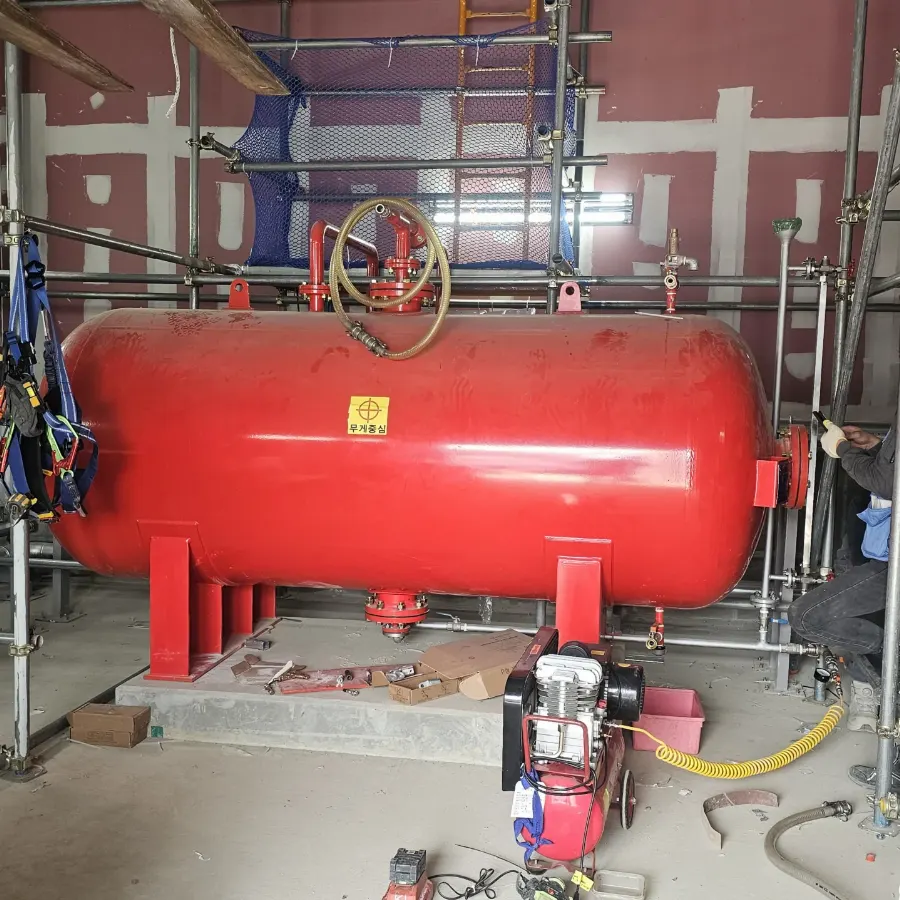

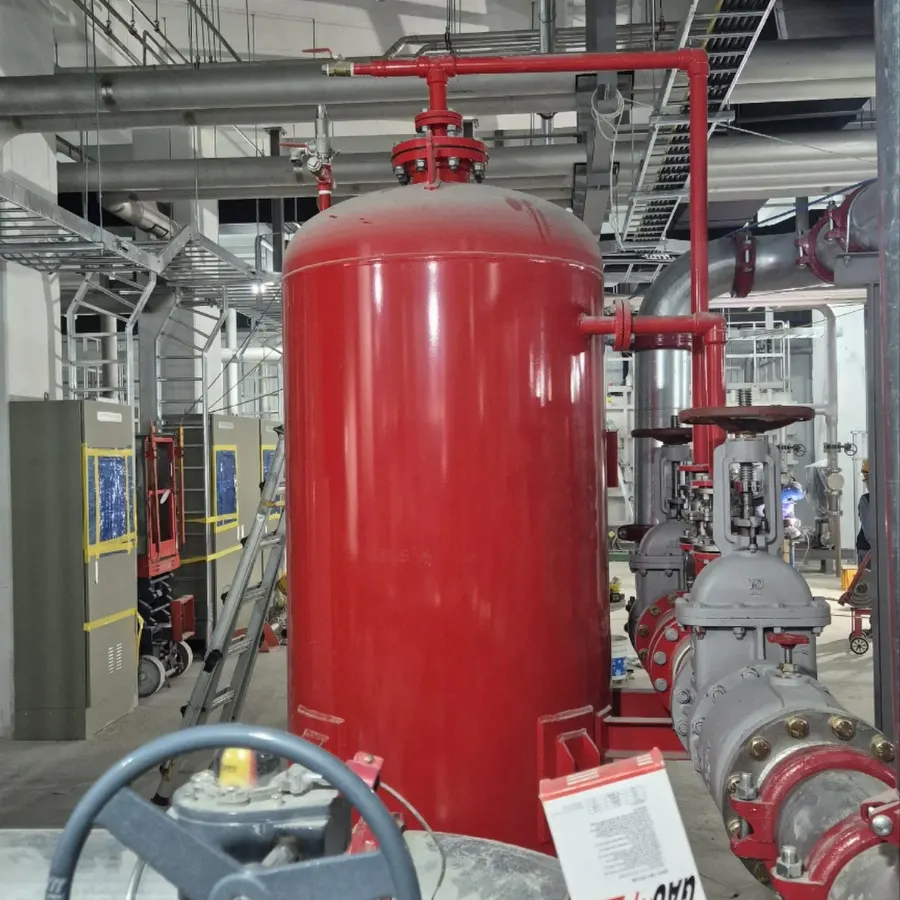

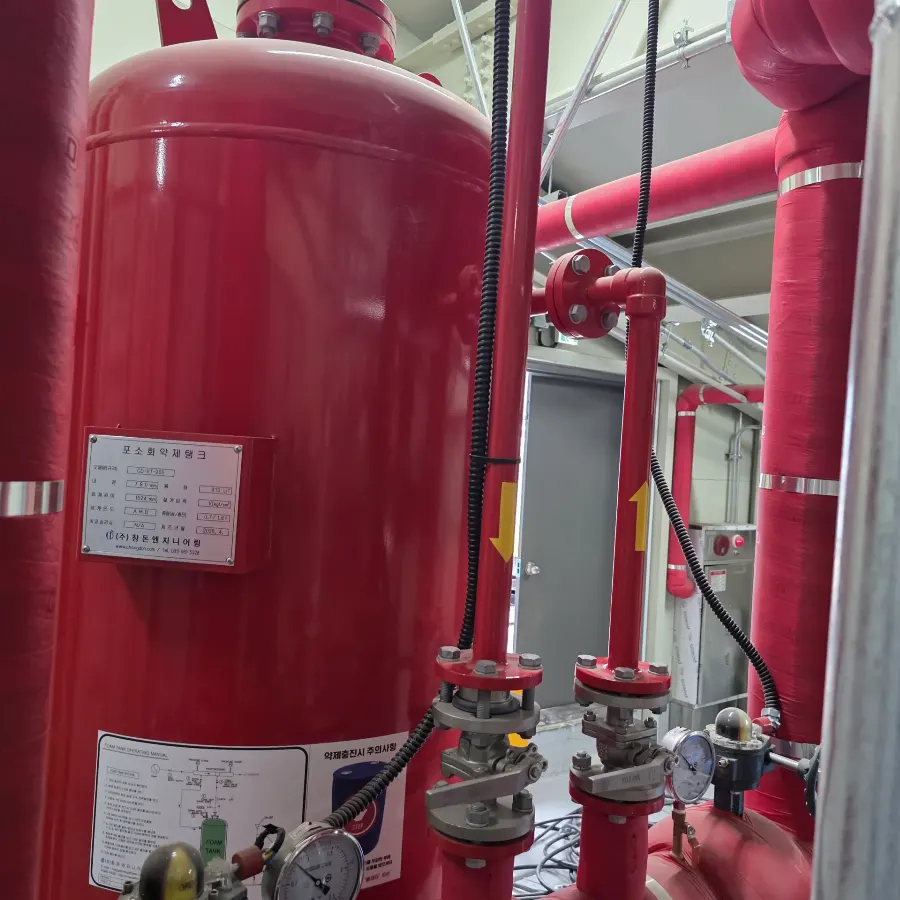

현장 적용 사진 SECTION 07
폼탱크 기계실 설치 자주 묻는 질문 FAQ
Q. 폼탱크 기계실은 최소 몇 제곱미터가 필요한가요?
A. 일률적인 최소 면적은 없습니다. 탱크 형식과 용량, 펌프·혼합장치 구성, 배관 경로에 따라 달라지므로 설계도서와 제조사 설치 자료의 이격 요구를 기준으로 확정합니다. 현장 실측 후 반입 경로와 점검 동선을 함께 그린 배치도로 검토하는 것이 가장 정확합니다.
Q. 기존 기계실에 폼탱크를 추가 설치할 수 있나요?
A. 가능한 경우가 많지만 현장 실측이 먼저입니다. 반입 통로, 바닥 하중, 기존 배관과의 간섭, 점검 공간이 확보되는지 확인해야 합니다. 공간이 부족하면 탱크 형식을 바꾸거나 배치를 조정하는 방식으로 검토하며, 구체적인 가능 여부는 현장 방문 후 안내해 드립니다.
Q. 수평형과 수직형 중 기계실에는 어느 쪽이 유리한가요?
A. 천장 높이와 바닥 면적에 따라 달라집니다. 바닥 면적이 좁고 천장이 높으면 수직형, 천장이 낮고 바닥이 넓으면 수평형이 검토됩니다. 어느 쪽이든 하부 밸브와 압력계, 맨홀 접근성이 확보되는지가 선택의 핵심 기준이 됩니다.
Q. 설치 후 점검 공간이 부족하면 어떻게 하나요?
A. 먼저 점검 방해 요소를 정리하고, 그래도 부족하면 배관 경로 조정이나 탱크 위치 이동을 검토합니다. 임시방편으로 점검 보조 장비를 쓸 수도 있지만 안전과 직결되므로 설계자와 협의해야 합니다. 현장 사진을 보내 주시면 상담 시 가능한 방법을 안내해 드립니다.
Q. 기계실 설치 후 어떤 확인을 받아야 하나요?
A. 설치 완료 후에는 배관 연결 상태, 압력계와 밸브 위치, 약제 충전 상태를 확인하는 인수검사와 시운전을 진행합니다. 구체적인 검사 항목은 설계도서와 관련 기준에 따르며, 결과는 서류로 남겨 인수인계합니다. 자세한 절차는 인수검사 페이지에서 확인하실 수 있습니다.
Q. 기계실 설치 상담은 어떻게 신청하나요?
A. 상담 페이지에서 전화나 문자로 현장 위치와 기계실 상태를 남기시면 일정을 조율해 드립니다. 도면이나 현장 사진이 있으면 함께 전달해 주세요. 현장 방문 일정과 견적은 현장 상황에 따라 달라지므로 상담을 통해 안내합니다.
